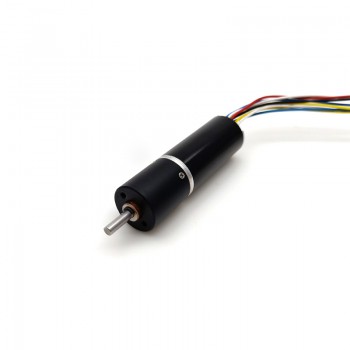

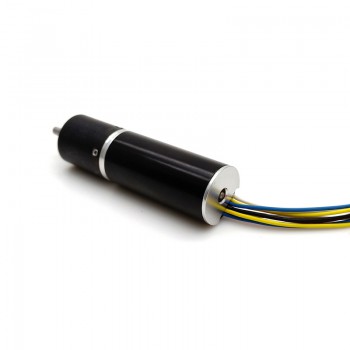

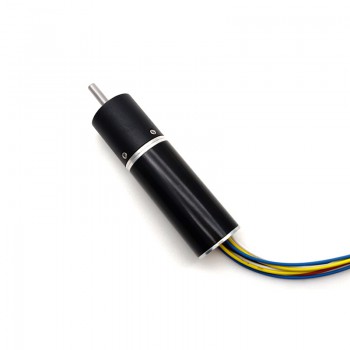

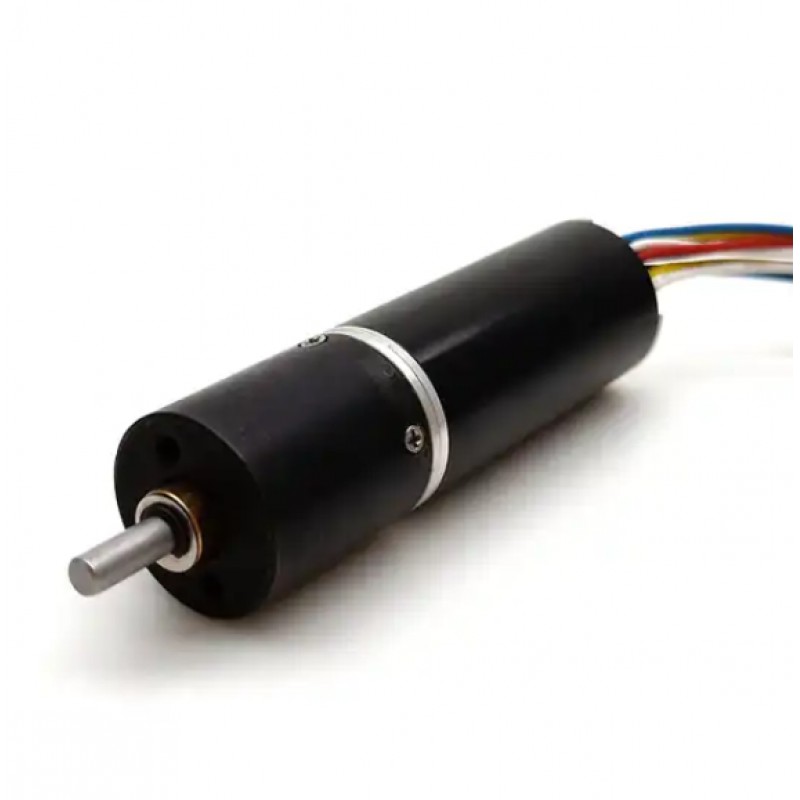

2 Pièces Φ16mm 12V/24V Motoréducteur coreless brushless GMP16T-TEC1636 avec réducteur planétaire arbre 3mm
- Manuels et Documentation:
Caractéristiques:
La courbe caractéristique est plate, ce qui permet un fonctionnement normal à toutes les vitesses dans les conditions de charge nominale.
Grâce à l'utilisation d'un rotor à aimant permanent, le moteur offre une densité de puissance élevée tout en conservant un format compact.
La faible inertie garantit des performances dynamiques rapides et réactives.
Aucun circuit de démarrage spécifique n'est requis.

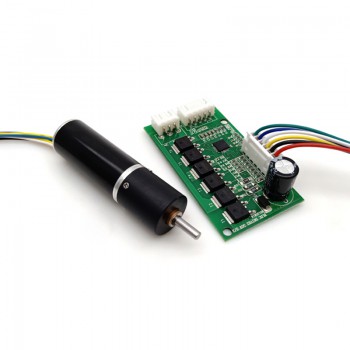

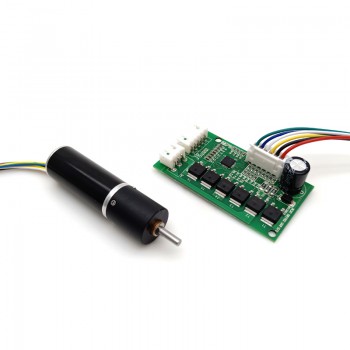

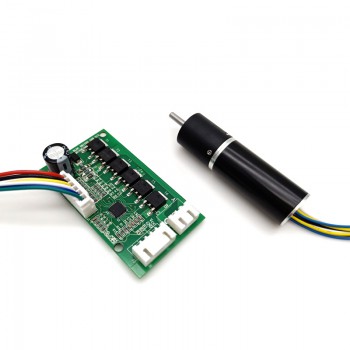

Un contrôleur est indispensable pour maintenir le moteur en fonctionnement et peut également être utilisé pour réguler la vitesse.
Les fréquences des champs magnétiques du stator et du rotor sont synchronisées.
Application:
Utilisation: Bateau, Voiture, Vélo électrique, Ventilateur, Appareil électroménager, Instrument cosmétique, Maison intelligente, Robot DIY.
Rapport de réduction:4/16/22.6/64/107/256/361/1024
1 étape: 4:1
2 étapes: 16:1/22.6:1
3 étapes: 64:1/107:1
4 étapes: 256:1/361:1
5 étapes: 1024:1

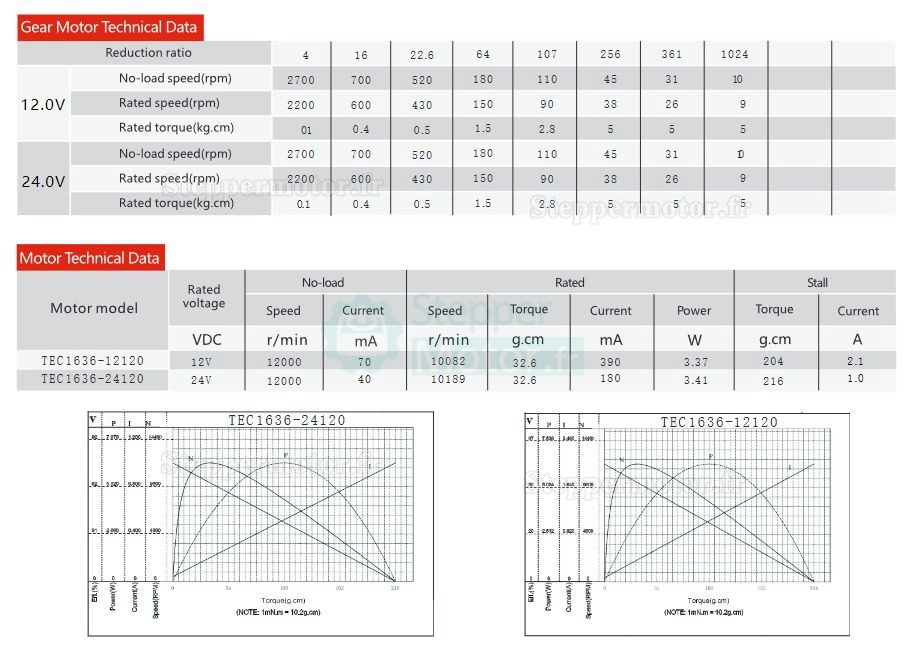

Spécifications électriques:
Numéro de pièce du fabricant:GMP16T-TEC1636
Tension nominale:12V/24VCC
Couple nominal:3,0Kg.cm max
Couple de tolérance momentané max.: 5,0kg.cm
Courant nominal:390mA (12V) / 180mA (24V)
Vitesse à vide sans réducteur: 12000 tr/min
Vitesse nominale sans réducteur: 10000 tr/min (12V) / 10100 tr/min (24V)
Vitesse à vide avec réducteur: 10-2700 tr/min
Vitesse nominale avec réducteur:9-2200 tr/min
Puissance nominale:3,3W (12V) / 3,4W (24V)
Type de boîte de vitesses:Réducteur planétaire
Type:Moteurs à courant continu sans noyau et sans balais
Efficacité:LE 3
Encodeur:1-1024ppr
Sens de rotation:CW/CCW
Construction:Aimant permanent
Bruit:Faible niveau de bruit;

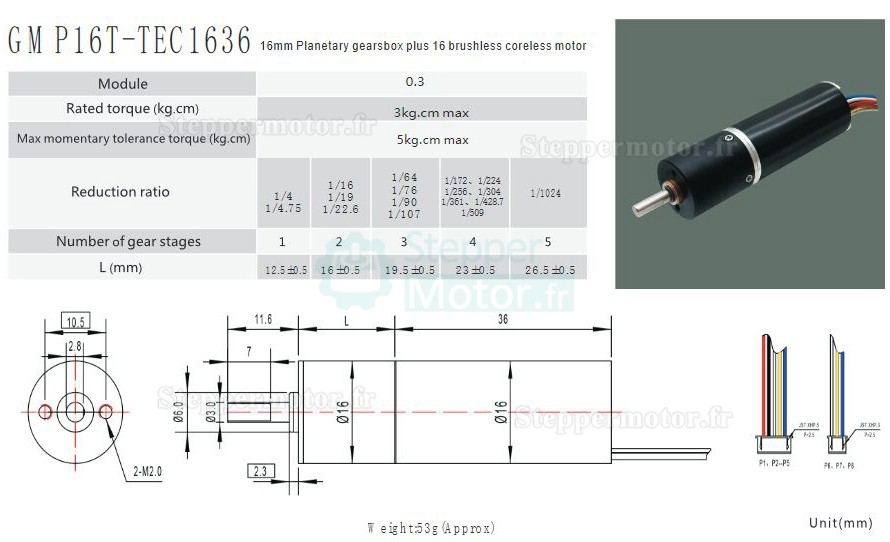

Spécifications physiques:
Taille du moteur:Φ16,0mm*36,0mm
Diamètre du moteur: 16,0mm
Diamètre du réducteur:Φ16
Longueur de la boîte de vitesses:12,5mm/16mm/19,5mm/23mm/26,5mm
Longueur:36mm+Réducteur planétaire
Type d'arbre:D-cut
Diamètre de D-cut:2,8mm
Longueur de D-cut:7mm
Diamètre de l'arbre:3mm
Longueur de l'arbre:9,3mm
Poids:53g;
.jpg "2 Pièces Φ16mm 12V/24V Motoréducteur coreless brushless GMP16T-TEC1636 avec réducteur planétaire arbre 3mm")
| Spécification physique | |
|---|---|
| Taille du cadre(mm) | Φ16 |
| Type de produit | moteur coreless sans balais à courant continu |
| Longueur du moteur(mm) | 36+réducteurs |
| Diamètre de l'arbre(mm) | 3 |
| Longueur d'arbre(mm) | 9.3 |
| Poids(g) | 53 |
| Longueur de la boîte de vitesses (mm) | 12.5 / 16 / 19.5 / 23 / 26.5 |
| Type de boîte de vitesses | réducteur planétaire |
| Rapport de réduction | 4:1 / 16:1 / 22.6:1 / 64:1 / 107:1 / 256:1 / 361:1 / 1024:1 |
| Type d'arbre | D-Cut |
| Arbre simple/double arbre | Arbre unique |
| Spécification électrique | |
| Puissance nominale (W) | 3.3 |
| Tension nominale (V) | 12 / 24 |
| Couple nominal (kg.cm) | 3 |
| Vitesse nominale (tr/min) | 9-2200 |
| Courant Nominal (A) | 0.39 / 0.18 |
| Type de moteur | Moteur coreless sans balais + réducteurs planétaires |
