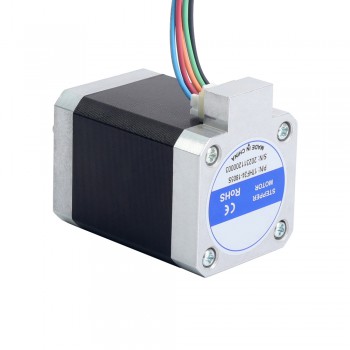

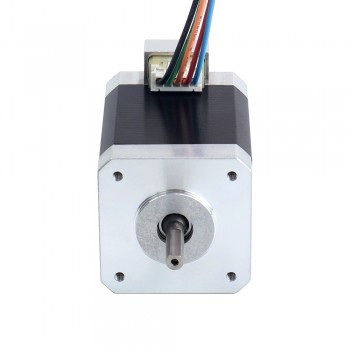

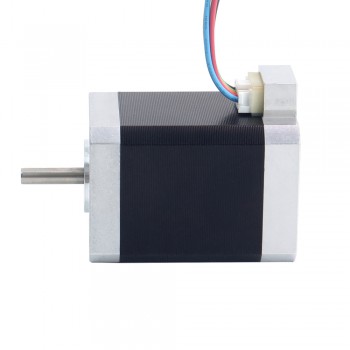

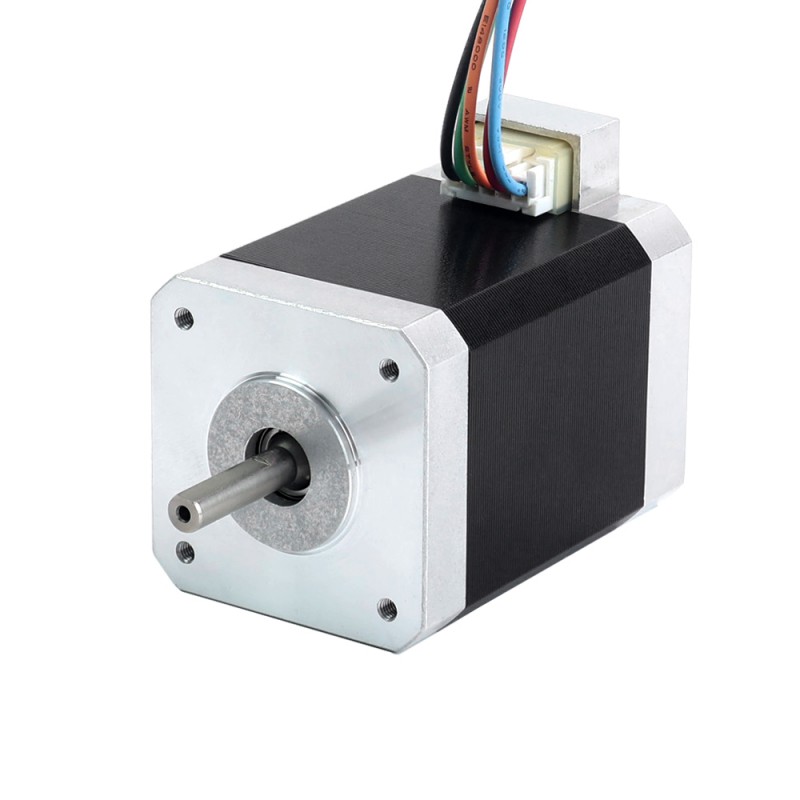

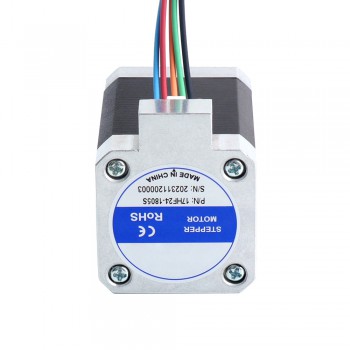

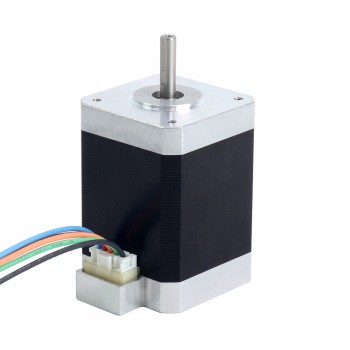

Moteur pas à pas Nema 17 17HF24-1805S 5 phases 0,5 Nm 0,72 degrés 1,8 A 5 fils
Moteur pas à pas Nema 17 17HF24-1805S 5 phases 0,5 Nm 0,72 degrés 1,8 A 5 fils
Il s'agit d'un moteur pas à pas à 5 phases avec un courant nominal de 1,8 A et un couple de maintien de 0,5 Nm (70,81 oz.in). Par rapport aux moteurs pas à pas à 2 phases, les moteurs pas à pas à 5 phases ont une résolution plus élevée, des vibrations plus faibles, un bruit plus faible, etc. Il peut être utilisé dans l'industrie de l'impression, l'équipement médical, l'industrie optoélectronique, l'industrie de l'instrumentation et d'autres domaines qui nécessitent une haute précision.
Spécifications électriques:
Numéro du modèle: 17HF24-1805S
Nombre de phasé: 5
Angle par pas: 0,72 deg
Couple de maintien: 0,5 Nm(70,81 oz.in)
Courant nominal/phase: 1,8 A
Résistance de phase: 0,64±10%ohms
Inductance: 0,6 mH ± 20%(1KHz)
Spécifications physiques
Dimension de la bride: 42 x 42 mm
Longueur du moteur: 60 mm
Diamètre de l'arbre: Φ5 mm
Longueur de l'arbre: 20 mm
Nombre de câble: 5
Longueur de câble: 300 mm
Poids: 0,5 kg
Connexion
| Broche du connecteur | A | B | C | D | E |
| Couleur | Noir | Vert | Orange | Rouge | Bleu |
| Spécification physique | |
|---|---|
| Type d'arbre | D-cut |
| Poids(g) | 550 |
| Indice IP | 40 |
| Longueur du moteur(mm) | 60 |
| Taille du cadre(mm) | Nema 17 (42 x 42) |
| Longueur de câble(mm) | 300 |
| Nombre de câble | 5 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 20 |
| Arbre simple/double arbre | Arbre unique |
| Type d'arbre de sortie | D |
| Méthode d'inventaire | Dedicated Inventory |
| Spécification électrique | |
| Inductance de Phase(mH) | 0.60 |
| Résistance de Phase(ohm) | 0.64 |
| A une courbe de couple/poussée? | Non |
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 50 |
| Couple de maintien (oz.in) | 70.81 |
| Courant Nominal (A) | 1.8 |
| Angle de pas (degrés) | 0.72 |
| Type de produit | Moteur pas à pas hybride |
