Non-excited DC Electromagnetic Brake 24VDC 0.32Nm for Nema 14 Stepper Motor

Non-excited DC Electromagnetic Brake 24VDC 0.32Nm for Nema 14 Stepper Motor

Ce frein est un frein non excité et fonctionne avec 24 V CC, il peut créer un couple de friction statique maximal de 0,32 Nm (45,32 oz.in). Il convient au moteur pas à pas Nema 14.

Le principe de fonctionnement est le suivant :

Lorsque l'alimentation électrique est appliquée, l'armature est tirée par la force électromagnétique dans l'ensemble corps magnétique, qui surmonte l'action du ressort. Cela permet au disque de friction de tourner librement. Lorsque l'alimentation électrique est interrompue, la force électromagnétique est supprimée et le ressort de pression force mécaniquement la plaque d'armature à serrer le disque de friction entre elle et la plaque de pression. Cela développe un couple pour maintenir la charge.

Précautions pour l'installation du frein :

1. Le moteur doit avoir un arbre arrière correspondant.

2. Il y a des trous de montage correspondants sur le moteur et la taille convient.

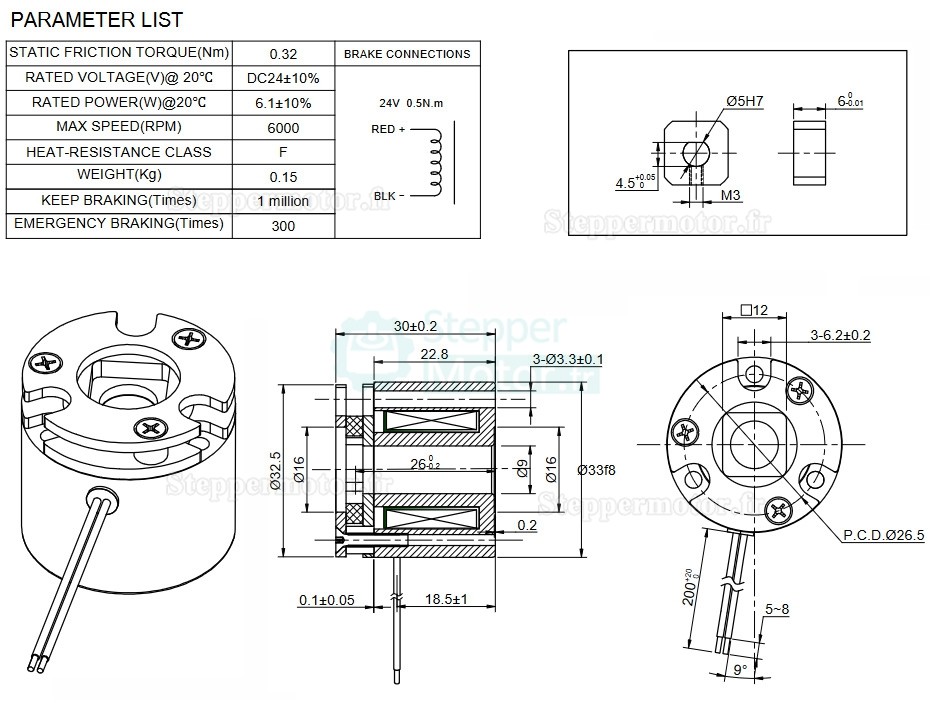

Spécifications des freins：

Type de frein: non excité

Couple de frottement statique: 0,32Nm(45,32oz.in)

Tension nominale: 24 VCC

Puissance nominale: 6,1 W

Classe de résistance à la chaleur: F

Vitesse max.: 6000 tr/min

Poids: 0,14 kg;
