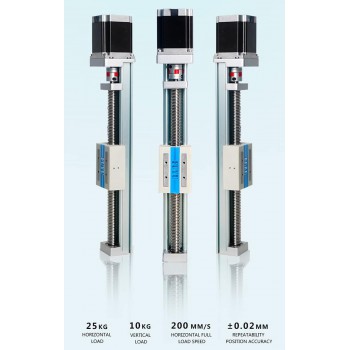

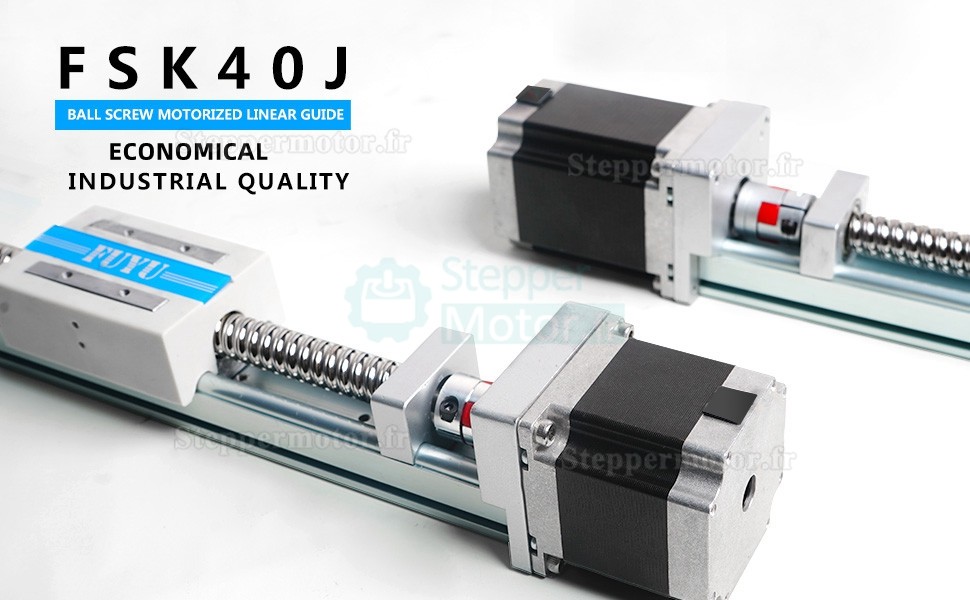

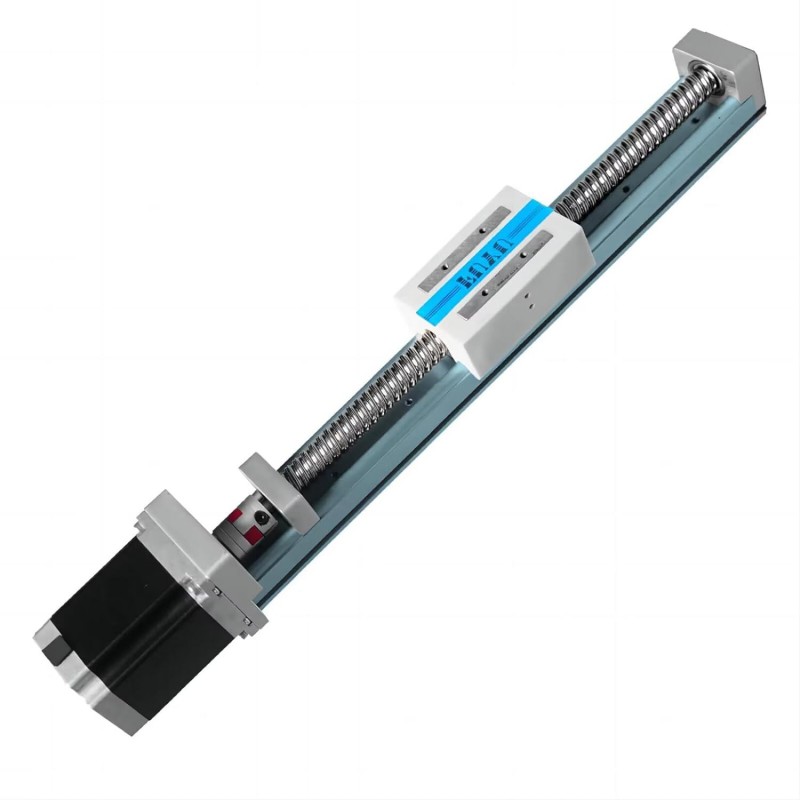

Rail de guidage linéaire actionneur linéaire FSK40J 50-1000mm avec moteur pas à pas Nema 23

Rail de guidage linéaire actionneur linéaire FSK40J 50-1000mm avec moteur pas à pas Nema 23

Caractéristiques :

Le guide linéaire intégré avec de nouveaux matériaux, utilise la vis à billes G1610, l'itinéraire effectif est long, qui peut atteindre 1000 mm, précision de position répétée ± 0,02 mm.

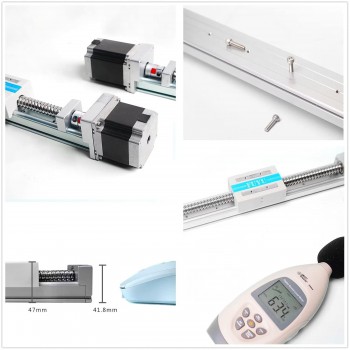

Plus petit, plus fin, plus solide. La position la plus élevée du guide linéaire est de 47 mm. Parfait pour les applications dans des espaces restreints. Charge horizontale : 20 kg, vitesse de charge complète horizontale : 200 mm/s.

L'assemblage du guide linéaire à l'envers est également très bien. Supporte une charge de retournement de 10 kg, répond aux besoins de scénarios d'application spéciaux. Le siège coulissant et la base sont améliorés avec des trous de vis M5, facilitent l'installation, résistance de verrouillage plus élevée.

Module linéaire spécialement conçu pour moteur pas à pas nema 23 avec vitesse maximale jusqu'à 1200 tr/min, faible bruit, charge à vide < 65 dB et bruit basse fréquence.

Spécification:

Moteur pas à pas par défaut Nema 23

Modèle de vis à billes linéaire: G1610

Précision de la position du guide linéaire: ±0,02mm

AVC efficace: 50-1000mm

Longueur totale du guide linéaire:Course+227mm

Paramètre moteur Nema 23

Angle par pas:1,8°

Taille de la bride du moteur: 57mm

Longueur du moteur: 56mm

Couple de maintien: 0,95 N.m

Courant: 2,0A

Structure résistante à l'usure et durable:

Capacité de charge horizontale maximale:20kg/44,09Ib

Capacité de charge verticale maximale:10kg/22,05lb

Capacité de charge maximale montée latéralement:5kg/11,02lb

Capacité de charge maximale montée en inversion:10kg/22,05lb

Vitesse horizontale maximale:200mm/s(7,87 inch/s)

Vitesse verticale maximale:100mm/s(3,94 inch/s)

Vitesse maximale de montage latéral:100 mm/s (3,94 pouces/s)

Vitesse maximale de montage en inversion:200 mm/s (7,87 pouces/s) ;

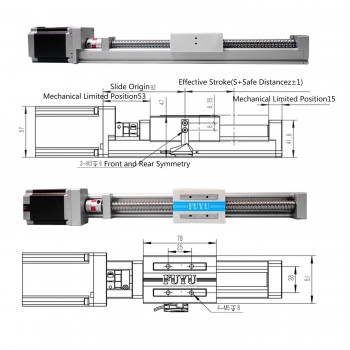

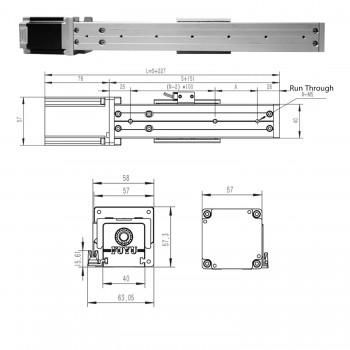

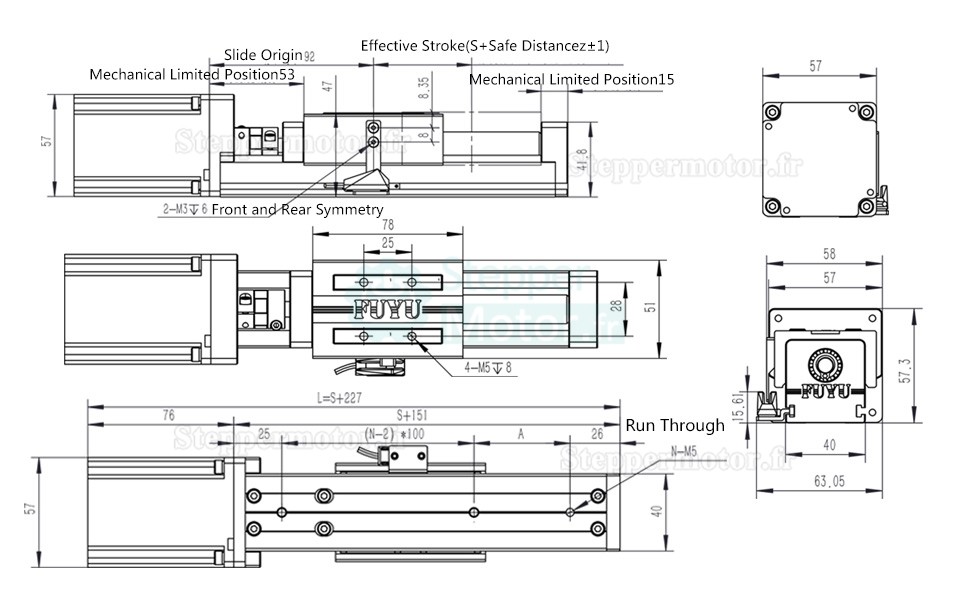

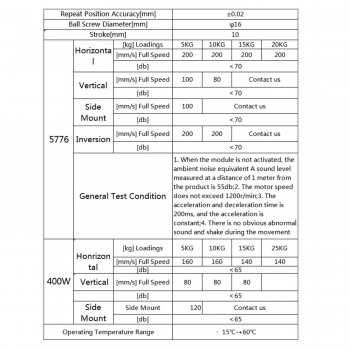

TECHNICAL PARAMETER
