Moteur pas à pas linéaire nema 11 (8LS11-0244AD-150E actionneur externe 0,24A résolution 0,15748mm)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€94,77

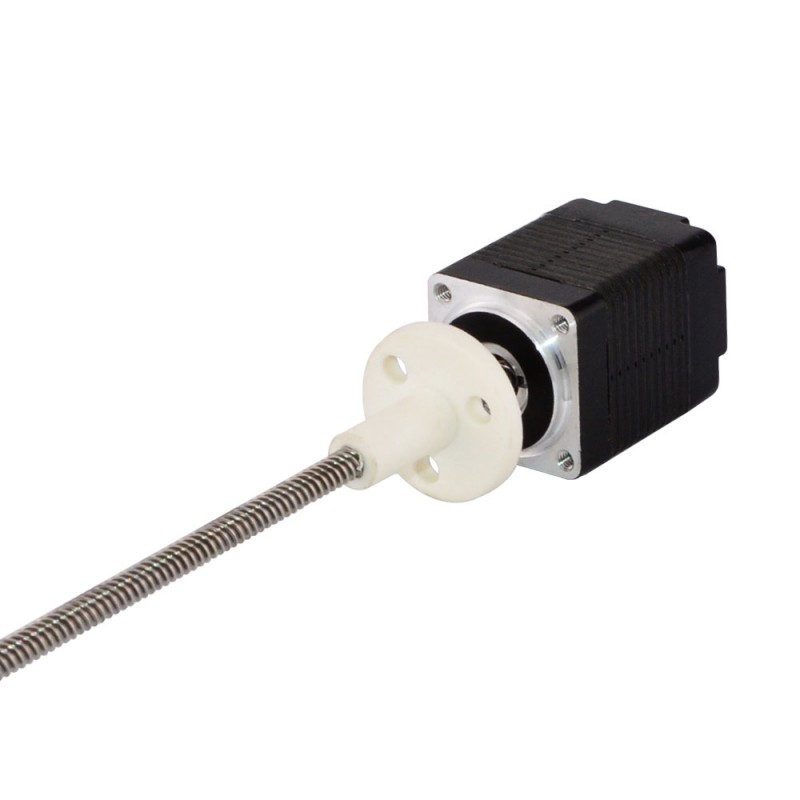

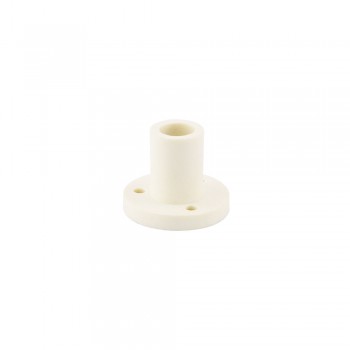

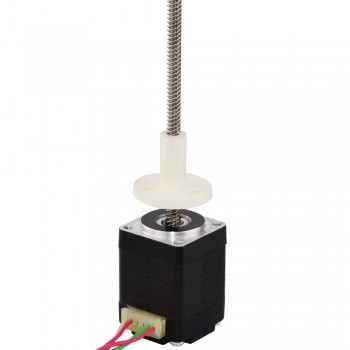

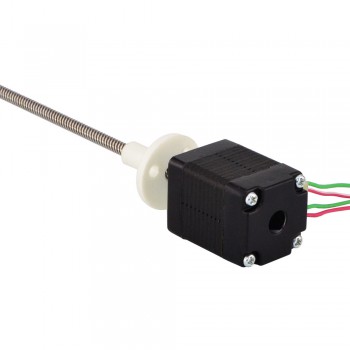

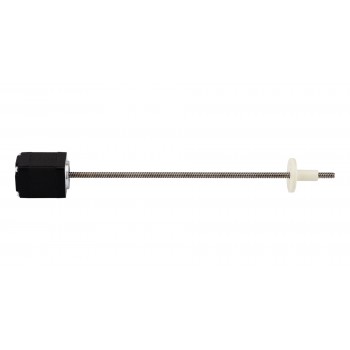

Ce modèle est presque identique à série Haydon Kerk 21000 taille 8 externe moteur pas à pas actuateur linéaire. La partie moteur est corps de 30mm 1,8 degré 0,24A Nema 8 Moteur pas à pas, et il a intégré avec un diamètre 3,5mm (0,1378") une longueur 150mm (5,9055") vis de plomb et un écrou POM, le déplacement linéaire est de 4mm (0,15748") par tour.
Spécification électrique
- Numéro du modèle: 8LS11-0244AD-150E
- Type de moteur: Moteur pas à pas linéaire non captive
- Angle par pas: 1,8°
- Poussée minimale: 10N (300pps)
- Courant/phase: 0,24A
- Résistance de Phase: 20,4ohms
- Tension nominale: 5V
- Inductance de Phase: 3,88mH±20%(1KHz)
Spécification physique
- Dimension de la bride: 20 x 20mm
- Longueur du moteur: 30mm
- Longueur de vis-mère: 150mm(5,9055")
- Diamètre de la vis-mère: Φ3,5mm(0,1378")
- Résolution / pas: 0,02mm(0,0007874" )
- Plomb: 4mm(0,15748")
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 43g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil Rouge / Fil Blanc
|
Fil Vert / Fil Blanc
|
Fil vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Inductance de Phase(mH) | 3,83 |
| Poussée minimale(N) | 10 |
| Type de moteur | External |
| Résistance de Phase(ohm) | 21,3 |
| Courant Nominal (A) | 0,24 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 30 |
| Taille du cadre(mm) | 20x20 |
| Diamètre de la vis mère(mm) | 3,5 |
| Longueur de la vis mère(mm) | 150 |
| Révolution de plomb(mm) | 4 |
| Résolution/pas(mm) | 0,02 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
