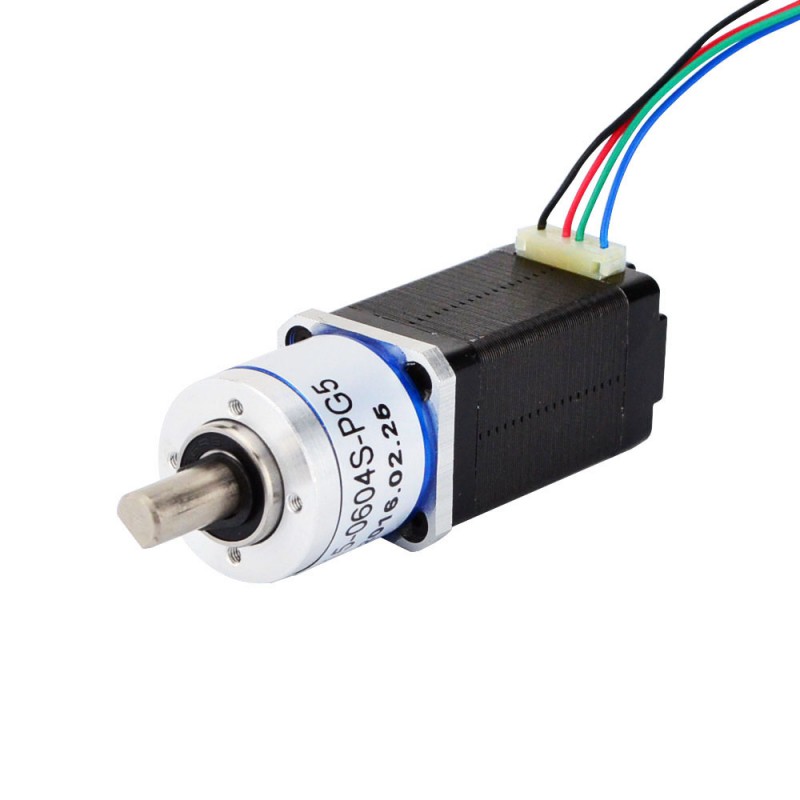

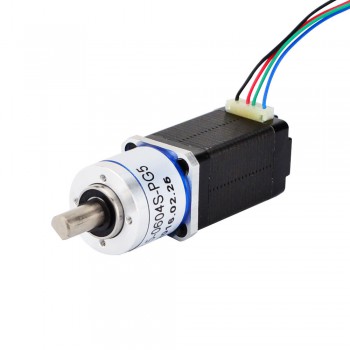

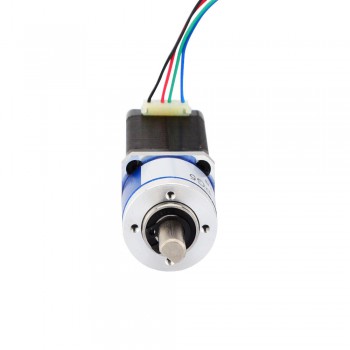

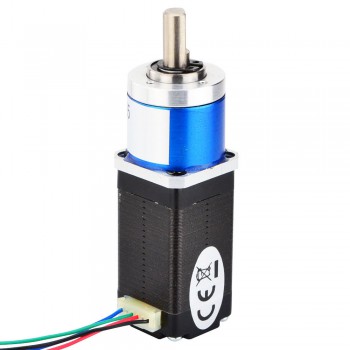

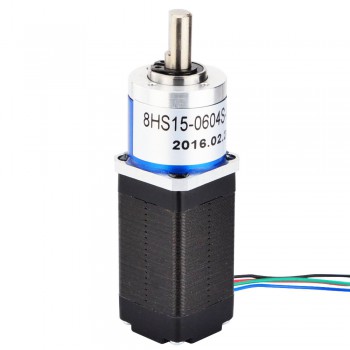

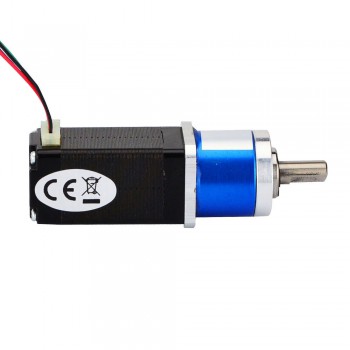

Moteur pas à pas nema 8 L=38mm 8HS15-0604S-PG5 avec 5:1 réducteurs planétaires
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€52,12
Ce moteur pas à pas Nema 8 avec un corps de 38 mm et un courant nominal de 0,6 A intègre un réducteur planétaire à rapport de réduction de 4,75:1.
C'est une bonne solution pour les applications avec un espace limité mais nécessitant une vitesse faible et / ou un couple élevé.
Spécification électrique
- Numéro du modèle: 8HS15-0604S-PG5
- Type de moteur: Bipolaires
- Angle par pas: 0,38 deg
- Couple de maintien sans boîte de vitesses: 4Ncm(5,66oz,in)
- Courant/phase: 0,6A
- Résistance phase: 10ohms
- Tension nominale: 6,0V
- Inductance de Phase: 5,5mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Rapport de réduction: 4,75: 1
- Efficacité: 90%
- Contrecoup: <=1 deg
- Couple maximal autorisé: 0,5Nm(70,8oz.in)
- Moment admissible couple: 1Nm(141,6oz.in)
- Charge axiale maximale de l'arbre: 5N
- Charge radiale maximale de l'arbre: 25N
Spécifications physiques
- Dimension de la bride: 22 x 22mm
- Longueur de motor: 38mm
- Longueur de la boîte de vitesses: 20,5mm
- Diamètre de l'arbre: Φ6mm
- Longueur d'arbre: 15mm
- Longueur de D-Cut: 9mm
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 120g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
| Spécification de réducteur | |
|---|---|
| Contrecoup No-load(Max.°) | 1 |
| Efficacité | 90% |
| Rapport de vitesse | 4,75:1 |
| Longueur de la boîte de vitesses(mm) | 20.5 |
| Type de boîte de vitesses | Planétaires |
| Couple maximal admissible(Ncm) | 50 |
| Couple maximal admissible(oz.in) | 70.8 |
| Moment de couple admissible(Ncm) | 141.6 |
| Charge axiale maximale de l'arbre(N) | 5 |
| Charge radiale maximale de l'arbre(N) | 25 |
| Spécification du moteur | |
| Inductance de Phase(mH) | 5,5 |
| Longueur de câble(mm) | 300 |
| Dimension de la bride | Nema 8 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 10 |
| Courant Nominal (A) | 0,6 |
| Diamètre de l'arbre(mm) | 6 |
| Longueur d'arbre(mm) | 15 |
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien sans boîte de vitesses(Ncm) | 4 |
| Couple de maintien sans boîte de vitesses(oz.in) | 5.7 |
| Longueur du moteur(mm) | 38 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Spécification physique | |
| Poids(g) | 120 |
