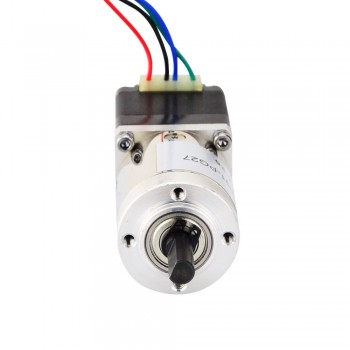

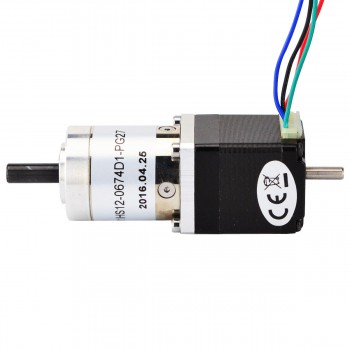

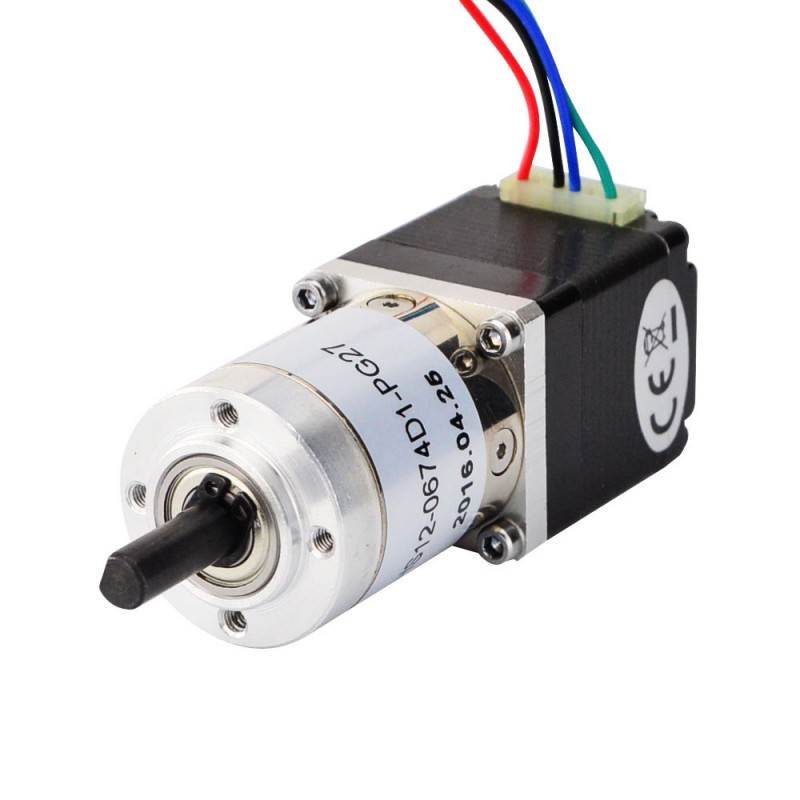

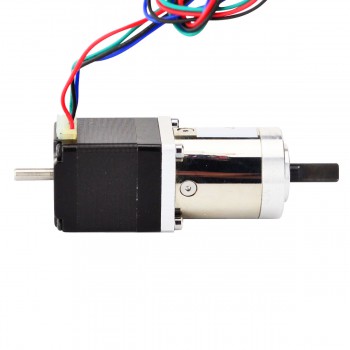

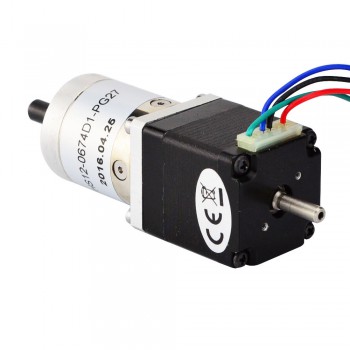

Moteur pas à pas nema 11 11HS12-0674D1-PG27 avec arbre arrière + trou de vis + planétaires réducteurs 27:1
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€34,68
Ce moteur pas à pas Nema 11 avec un corps de 31 mm et un courant nominal de 0,67 A a intégré un réducteur planétaire à un rapport de démultiplication de 26,85:1.
C'est une bonne solution pour les applications avec un espace limité mais nécessitant une vitesse faible et / ou un couple élevé, Un arbre arrière de 3,9 mm de diamètre avec des trous de vis sur le capuchon arrière est disponible.
Spécification électrique
- Numéro du modèle: 11HS12-0674D1-PG27
- Type de moteur: Bipolaires
- Angle par pas: 0,067 deg
- Couple de maintien sans boîte de vitesses: 6Ncm(8,50oz.in)
- Courant/phase: 0,67A
- Résistance phase: 5,6ohms
- Tension nominale: 3,8V
- Inductance de Phase: 4,2mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Rapport de réduction: 26,85: 1
- Gear Efficacité: 81%
- Contrecoup: <=1 deg
- Couple maximal autorisé: 3Nm(425oz.in)
- Moment admissible couple: 5Nm(708oz.in)
- Charge axiale maximale de l'arbre: 5N
- Charge radiale maximale de l'arbre: 25N
Spécifications physiques
- Dimension de la bride: 30 x 30mm
- Longueur de motor: 31,5mm
- Longueur de la boîte de vitesses: 35mm
- Diamètre de l'arbre avant: Φ6mm
- Longueur de l'arbre avant: 18mm
- Longueur de D-Cut: 12mm
- Diamètre de arbre arrière: 3,9mm
- Longueur de l'arbre arrière: 12mm
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 120g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
| Spécification de réducteur | |
|---|---|
| Contrecoup No-load(Max.°) | 1 |
| Efficacité | 81% |
| Rapport de vitesse | 26,85:1 |
| Longueur de la boîte de vitesses(mm) | 35 |
| Type de boîte de vitesses | Planétaires |
| Couple maximal admissible(Ncm) | 300 |
| Couple maximal admissible(oz.in) | 424.8 |
| Moment de couple admissible(Ncm) | 708.1 |
| Charge axiale maximale de l'arbre(N) | 5 |
| Charge radiale maximale de l'arbre(N) | 25 |
| Spécification du moteur | |
| Inductance de Phase(mH) | 4 |
| Longueur de câble(mm) | 300 |
| Dimension de la bride | Nema 11 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 5,6 |
| Courant Nominal (A) | 0,67 |
| Diamètre de l'arbre(mm) | 6 |
| Longueur d'arbre(mm) | 18 |
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien sans boîte de vitesses(Ncm) | 7 |
| Couple de maintien sans boîte de vitesses(oz.in) | 9.9 |
| Longueur du moteur(mm) | 31,5 |
| Arbre simple/double arbre | Double Arbre |
| Type d'arbre | D-Cut |
| Spécification physique | |
| Poids(g) | 200 |
