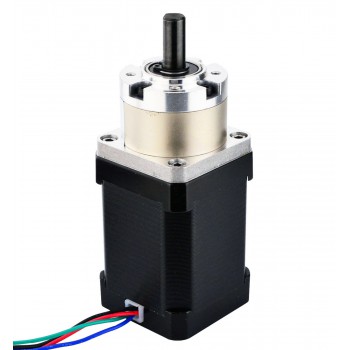

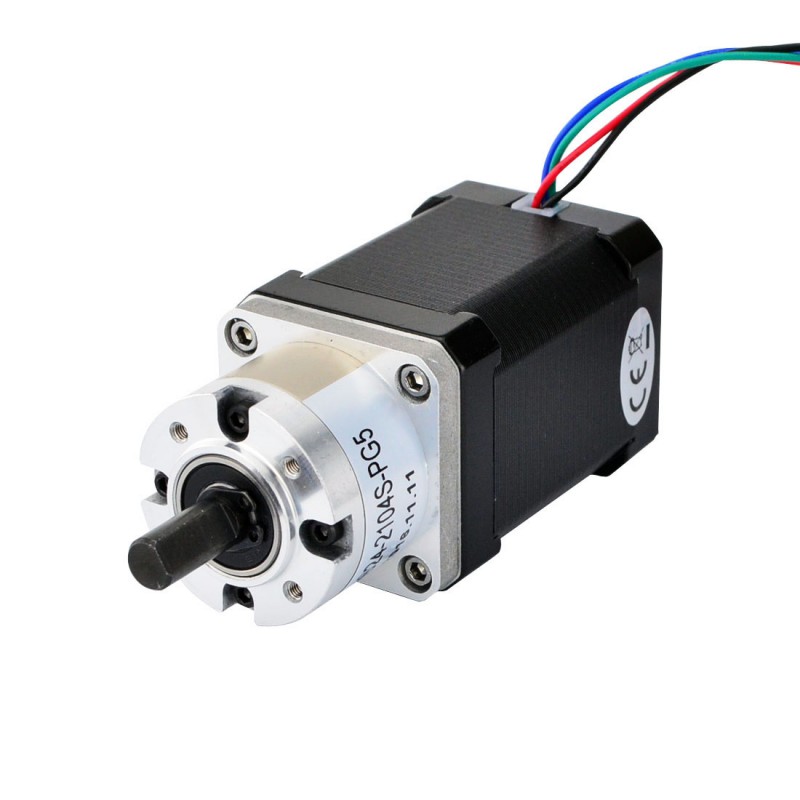

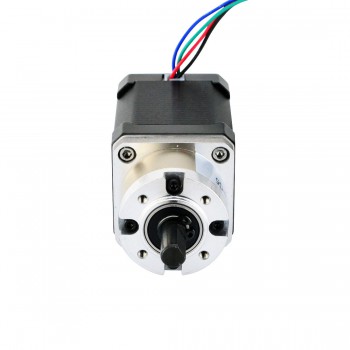

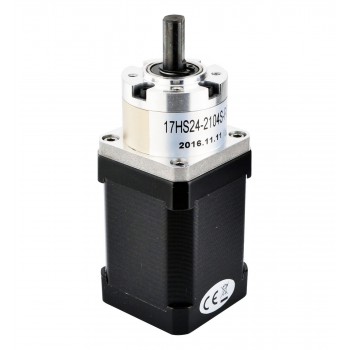

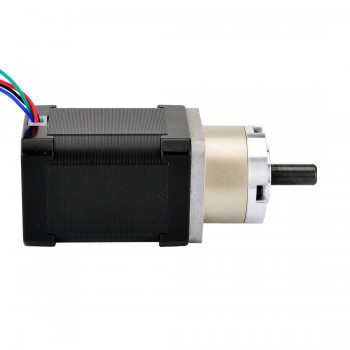

Moteur pas à pas nema 17 bipolaire 17HS24-2104S-PG5 L=60mm avec 5:1 réducteurs planétaires
-
Manuels et Documentation:
Fiche de données:
Courbe de couple:
Achat immédiat:€33,31
Ce moteur pas à pas Nema 17 avec un corps de 60 mm et un courant nominal de 2,1 A, intégrait un réducteur planétaire avec un rapport de démultiplication de 5,18:1. C'est une bonne solution pour les applications avec un espace limité mais nécessitant une vitesse faible et / ou un couple élevé.
Spécification électrique
- Numéro du modèle: 17HS24-2104S-PG5
- Type de moteur: Bipolaires
- Angle par pas: 0,35 deg
- Couple de maintien sans boîte de vitesses: 65Ncm(92,05oz.in)
- Courant/phase: 2,1A
- Résistance phase: 1,6ohms
- Tension nominale: 3,36V
- Inductance de Phase: 3,0mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Rapport de réduction: 5,18: 1
- Efficacité: 90%
- Contrecoup: <=1 deg
- Couple maximal autorisé: 2Nm(283oz.in)
- Moment admissible couple: 4Nm(566oz.in)
- Charge axiale maximale de l'arbre: 50N
- Charge radiale maximale de l'arbre: 100N
Spécifications physiques
- Dimension de la bride: 42 x 42mm
- Longueur de motor: 60mm
- Longueur de la boîte de vitesses: 27,3mm
- Diamètre de l'arbre: Φ8mm
- Longueur d'arbre: 20mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 750g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
| Spécification de réducteur | |
|---|---|
| Contrecoup No-load(Max.°) | 1 |
| Efficacité | 90% |
| Rapport de vitesse | 5,18:1 |
| Longueur de la boîte de vitesses(mm) | 27.3 |
| Type de boîte de vitesses | Planétaires |
| Couple maximal admissible(Ncm) | 200 |
| Couple maximal admissible(oz.in) | 283.2 |
| Moment de couple admissible(Ncm) | 400 / 566.4 |
| Charge axiale maximale de l'arbre(N) | 50 |
| Charge radiale maximale de l'arbre(N) | 100 |
| Spécification du moteur | |
| Inductance de Phase(mH) | 3 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 17 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 1,6 |
| Courant Nominal (A) | 2,1 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 20 |
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien sans boîte de vitesses(Ncm) | 65 |
| Couple de maintien sans boîte de vitesses(oz.in) | 92 |
| Longueur du moteur(mm) | 60 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Spécification physique | |
| Poids(g) | 800 |
