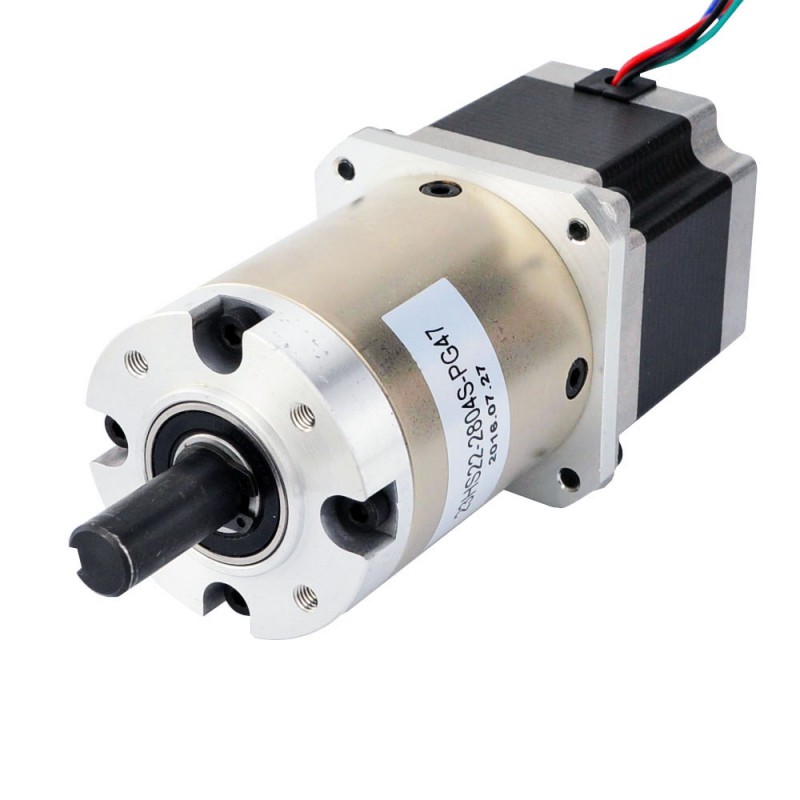

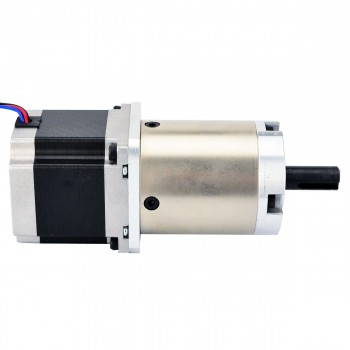

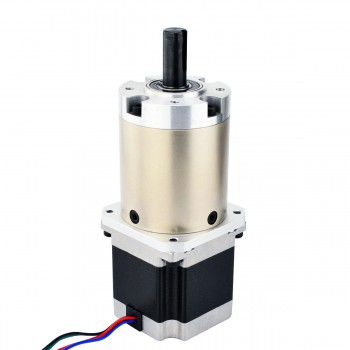

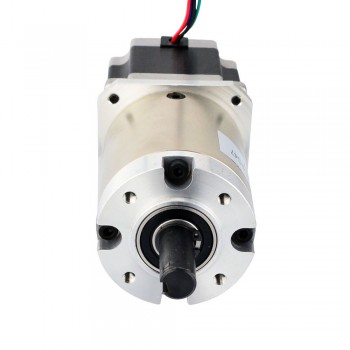

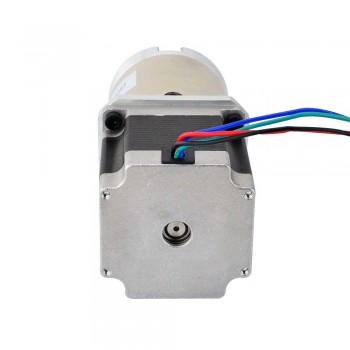

Moteur pas à pas nema 23 bipolaire 23HS22-2804S-PG47 L=56mm avec 47:1 réducteurs planétaires
-
Manuels et Documentation:
Fiche de données:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€59,70
Ce moteur pas à pas Nema 23 avec un corps de 56 mm et un courant nominal de 2,8 A, intègre un réducteur planétaire de rapport de démultiplication de 46,656:1. C'est une bonne solution pour les applications qui disposent d'un espace limité mais qui nécessitent une faible vitesse et/ou un couple élevé.
Spécification électrique
- Numéro du modèle: 23HS22-2804S-PG47
- Type de moteur: Bipolaires
- Angle par pas: 0,039 deg
- Couple de maintien sans boîte de vitesses: 1,25Nm(177,01oz.in)
- Courant/phase: 2,8A
- Résistance de Phase: 0,9ohms
- Tension nominale: 2,6V
- Inductance de Phase: 2,5mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Rapport de réduction: 46,656: 1
- Efficacité: 73%
- Contrecoup: <=1,5 deg
- Couple maximal autorisé: 40Nm(5664oz.in)
- Moment admissible couple: 60Nm(8497oz.in)
- Charge axiale maximale de l'arbre: 100N
- Charge radiale maximale de l'arbre: 200N
Spécifications physiques
- Dimension de la bride: 60 x 60mm
- Longueur de motor: 56mm
- Longueur de la boîte de vitesses: 72mm
- Diamètre de l'arbre: Φ12mm
- Longueur d'arbre: 30mm
- Longueur de Key Way: 20mm
- Largeur de Key Way: 4mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 1,7kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
| Spécification de réducteur | |
|---|---|
| Contrecoup No-load(Max.°) | 1,5 |
| Efficacité | 73% |
| Rapport de vitesse | 46,656:1 |
| Longueur de la boîte de vitesses(mm) | 72 |
| Type de boîte de vitesses | Planétaires |
| Couple maximal admissible(Ncm) | 4000 |
| Couple maximal admissible(oz.in) | 5664.5 |
| Moment de couple admissible(Ncm) | 8496.7 |
| Charge axiale maximale de l'arbre(N) | 100 |
| Charge radiale maximale de l'arbre(N) | 200 |
| Spécification du moteur | |
| Inductance de Phase(mH) | 2,5 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 23 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 0,9 |
| Courant Nominal (A) | 2,8 |
| Diamètre de l'arbre(mm) | 12 |
| Longueur d'arbre(mm) | 30 |
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien sans boîte de vitesses(Ncm) | 125 |
| Couple de maintien sans boîte de vitesses(oz.in) | 177 |
| Longueur du moteur(mm) | 56 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | Key-Way |
| Spécification physique | |
| Poids(g) | 1600 |
