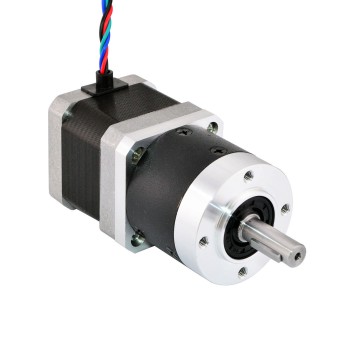

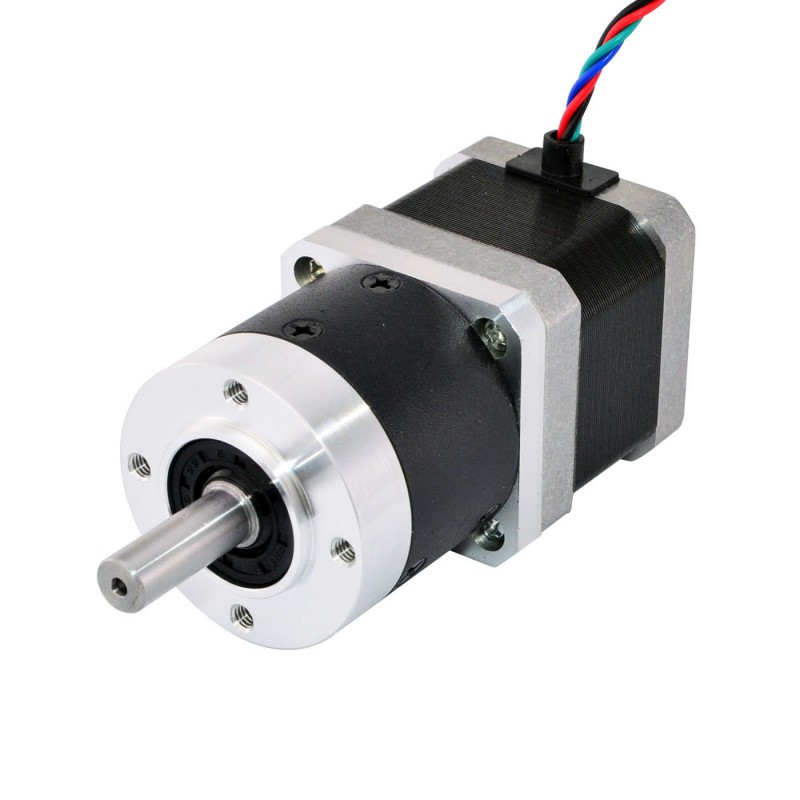

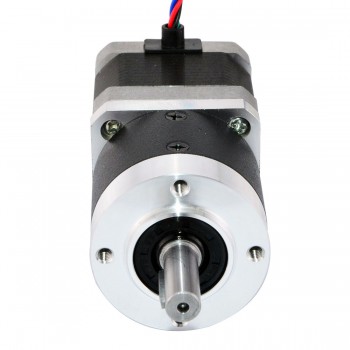

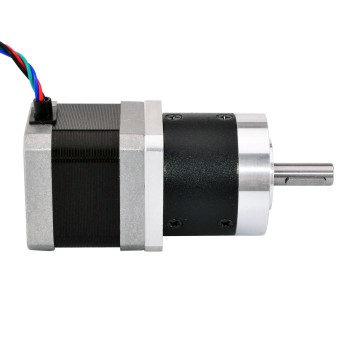

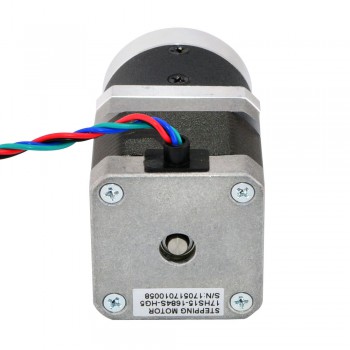

Moteur pas à pas nema 17 17HS15-1684S-HG5 L=39mm avec 5:1 réducteur planétaire de haute précision
- Manuels et Documentation: Fiche de données:
Achat immédiat:€46,77
Ce moteur pas à pas Nema 17 avec un corps de 39 mm et un courant nominal de 1,68A, intégré à un réducteur Planétaire de 41 mm avec un rapport de démultiplication de 5: 1. C'est une bonne solution pour les applications avec un espace spécial mais nécessitant une vitesse faible et / ou un couple élevé.
Spécification électrique
- Numéro du modèle: 17HS15-1684S-HG5
- Type de moteur: Bipolaires
- Angle par pas: 0,36 deg
- Couple de maintien sans boîte de vitesses: 39Ncm(55oz.in)
- Courant/phase: 1,68A
- Résistance phase: 1,6ohms
- Tension nominale: 2,7V
- Inductance de Phase: 3,2mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Rapport de réduction: 5 : 1
- Efficacité: 95%
- Contrecoup: <=15 arcmin
- Couple maximal autorisé: 3,5Nm(495,6oz.in)
- Moment admissible couple: 6Nm(849,7oz.in)
- Charge radiale maximale de l'arbre: 150N
- Température ambiante: -10 - 90℃
- Classe d'isolation: B
- Bruit: <=50 dB
- Vie: 20000 h
Spécifications physiques
- Dimension de la bride: 42 x 42mm
- Longueur de motor: 39mm
- Longueur de la boîte de vitesses: 41mm
- Diamètre de l'arbre: Φ8mm
- Longueur d'arbre: 23,5mm
- Key-way Longueur: 14mm
- Nombre de câble: 4
- Longueur de câble: 320mm
- Poids: 680g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
| Spécification de réducteur | |
|---|---|
| Contrecoup No-load(Max.°) | 0,25 |
| Efficacité | 95% |
| Rapport de vitesse | 5:1 |
| Longueur de la boîte de vitesses(mm) | 41 |
| Type de boîte de vitesses | Planétaires |
| Couple maximal admissible(Ncm) | 350 |
| Couple maximal admissible(oz.in) | 495.6 |
| Moment de couple admissible(Ncm) | 600 / 849.7 |
| Charge radiale maximale de l'arbre(N) | 150 |
| Spécification du moteur | |
| Inductance de Phase(mH) | 3,2 |
| Longueur de câble(mm) | 320 |
| Dimension de la bride | Nema 17 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 1,6 |
| Courant Nominal (A) | 1,68 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 23,5 |
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien sans boîte de vitesses(Ncm) | 39 |
| Couple de maintien sans boîte de vitesses(oz.in) | 55.23 |
| Longueur du moteur(mm) | 39 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | Key-way |
| Spécification physique | |
| Poids(g) | 680 |
