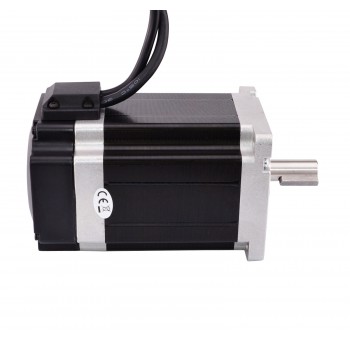

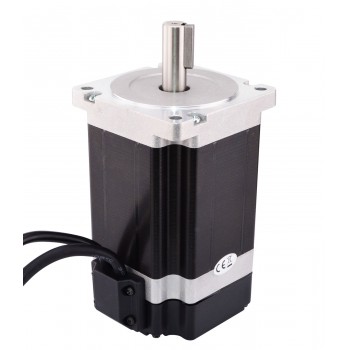

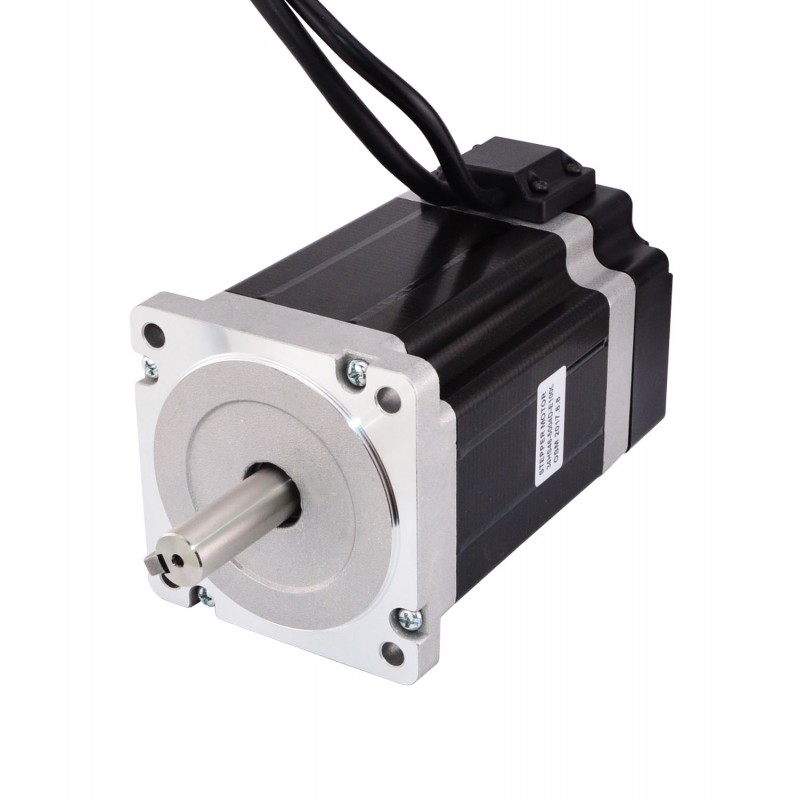

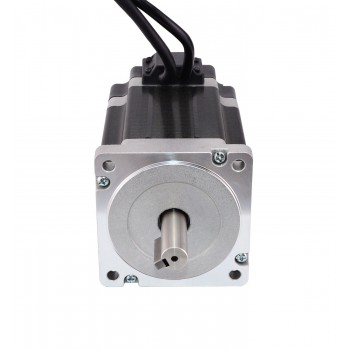

Moteur pas a pas boucle fermée nema 34 (8,5Nm 34HS46-5004D-E1000 5V 1,8 degré 1000CPR encodeur)
- Manuels et Documentation: Fiche technique du moteur:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€118,51
Spécification du moteur
- Numéro du modèle: 34HS46-5004D-E1000
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 8,5Nm(1204oz.in)
- Courant/phase: 5A
- Tension nominale: 5V
- Résistance phase: 1ohms
- Inductance de Phase: 11mH ± 20%(1KHz)
- Dimension de la bride: 86 x 86mm
- Longueur du moteur: 114mm
- Diamètre de l'arbre: Φ14mm
- Longueur d'arbre: 37mm
- Key-Way Longueur: 25mm
- Nombre de câble: 4
- Longueur de câble: 500mm
Encodeur Specification
- Tension de conduite: 5V
- Sortie current: 55mA
- Résolution: 1000ppr
- Signal de sortie: 2 canaux
- Bore Diamètre: Φ8mm
- Fréquence de sortie: ≤1MHz
- Vitesse de rotation: ≤5000 tr/min
- Classe de protection: IP20
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil noir
|
Fil jaune
|
Fil bleu
|
| Spécification du moteur | |
|---|---|
| Angle par pas(°) | 1,8 |
| Longueur du moteur(mm) | 114 |
| Couple de maintien (Ncm) | 850 |
| Couple de maintien (oz.in) | 1203,7 |
| Inductance de Phase(mH) | 11 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 34 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 1 |
| Courant Nominal (A) | 5 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 37 |
| Bipolaires / Unipolaire | Bipolar |
| Spécification électrique | |
| Fréquence de sortie(MHz) | ≤1MHz |
| Spécification de l'encodeur | |
| Tension nominale(V) | 5V |
| Courant de sortie(mA) | 55 |
| Résolution(CPR) | 1000 |
| Signal de sortie | 2 canaux |
| Vitesse de fonctionnement (tr/min) | ≤5000 tr/min |
| Classe de protection | IP20 |
| Spécification physique | |
| Poids(g) | 4150 |
