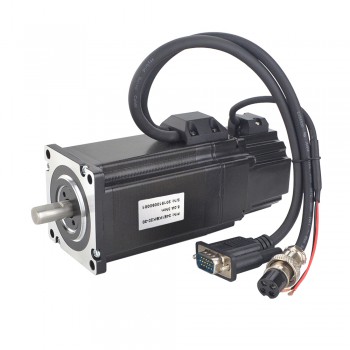

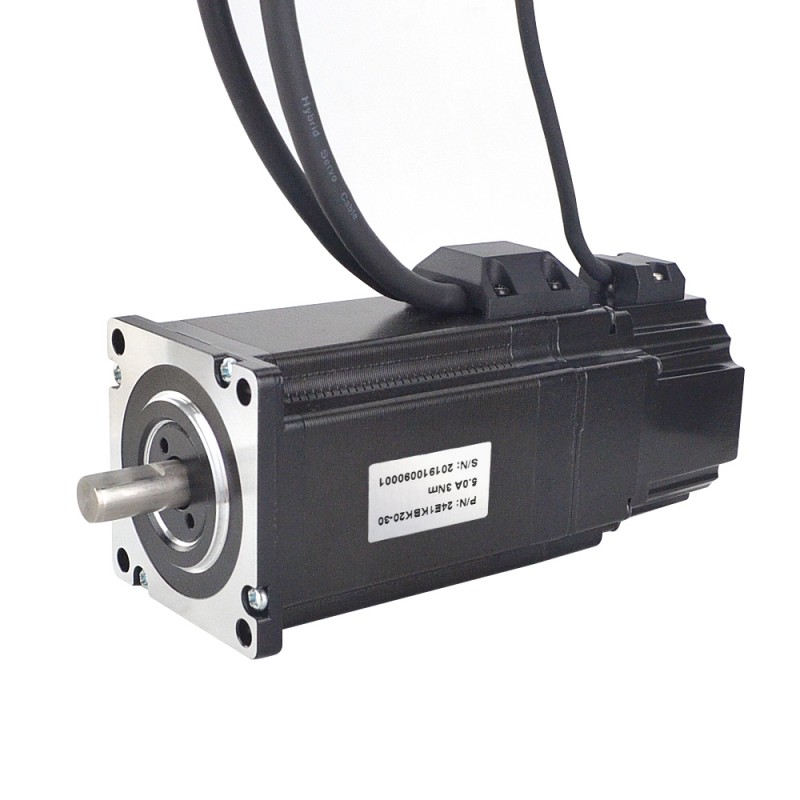

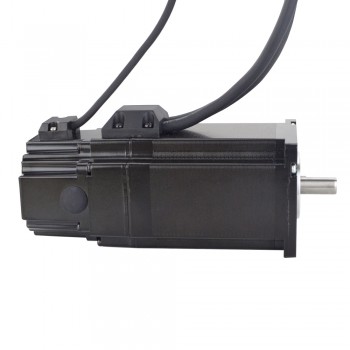

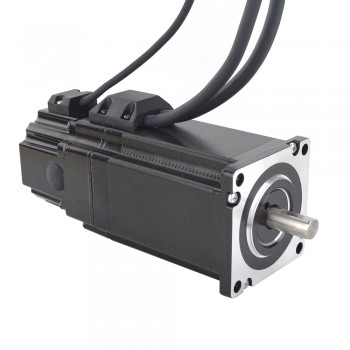

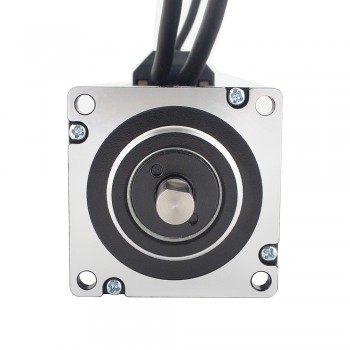

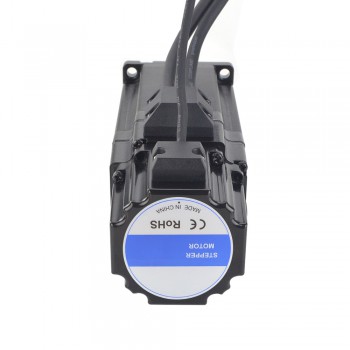

Moteur pas à pas en boucle fermée Nema 24 24E1KBK20-30 série P 1,8 degrés 3Nm 5,0A avec frein électromagnétique
-
Manuels et Documentation:
Fiche complète:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€127,21
Moteur pas à pas en boucle fermée Nema 24 24E1KBK20-30 série P 1,8 degrés 3Nm 5,0A avec frein électromagnétique
Spécification électrique
- Numéro de pièce du fabricant: 24E1KBK20-30
- Nombre de phases: 2
- Angle par pas: 1,8 degrés
- Couple de maintien: 3 Nm(424,92 oz.in)
- Courant/phase: 5,0 A
- Résistance phase: 0,45 ohms
- Inductance de Phase: 1,8 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 60 x 60 mm
- Longueur du moteur: 85 mm
- Diamètre de l'arbre: Φ10 mm
- Longueur d'arbre: 21 mm
- Longueur de D-Cut: 15 mm
- Longueur de câble: 500 mm
- Poids: 1,3 kg
Contrôle d'encodage(1000CPR)
- 3--GND
- 2--+5VCC
- 13--EA-
- 1--EA+
- 12--EB-
- 11--EB+
Connexions de frein
- Rouge--24V+
- Rouge--24V-
- 2,0Nm
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Blanc
|
Vert
|
Bleu
|
Noir
|
| Spécification du moteur | |
|---|---|
| Couple de maintien (Ncm) | 300 |
| Couple de maintien (oz.in) | 424,92 |
| Inductance de Phase(mH) | 1,8 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 24 |
| Résistance de Phase(ohm) | 0,45 |
| Courant Nominal (A) | 5 |
| Diamètre de l'arbre(mm) | 10 |
| Longueur d'arbre(mm) | 21 |
| Angle par pas(°) | 1,8 |
| Nombre de phases | 2 |
| Spécification de frein | |
| Tension de conduite(V) | 24 |
| Couple de friction statique(Nm) | 2 |
| Couple de friction statique(oz.in) | 283,28 |
| Spécification de l'encodeur | |
| Résolution(CPR) | 1000 |
| Signal de sortie | 2 canaux |
