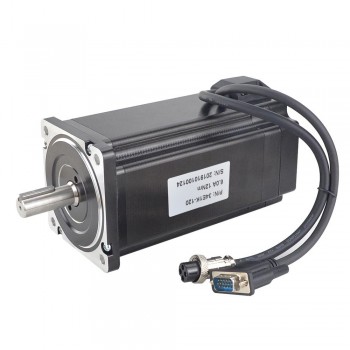

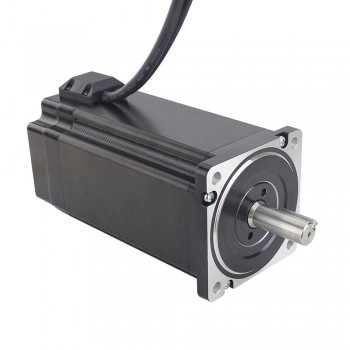

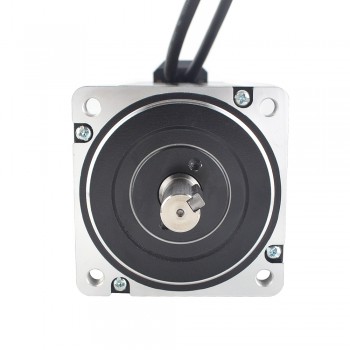

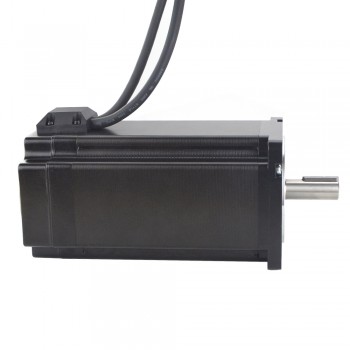

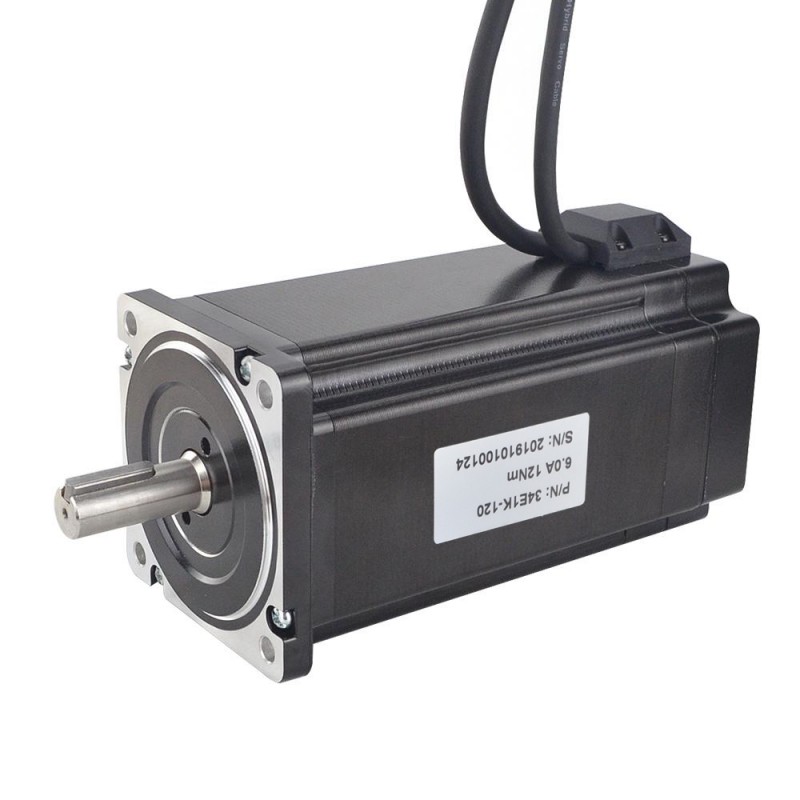

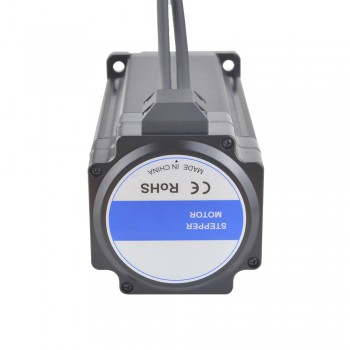

Moteur pas à pas en boucle fermée Nema 34 34E1K-120 série P 1,8 degrés 12Nm 6,0A avec encodeur 1000CPR
-
Manuels et Documentation:
Fiche complète:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€122,91
Moteur pas à pas en boucle fermée Nema 34 34E1K-120 série P 1,8 degrés 12Nm 6,0A avec encodeur 1000CPR
Spécification électrique
- Numéro de pièce du fabricant: 34E1K-120
- Nombre de phases: 2
- Angle par pas: 1,8 degrés
- Couple de maintien: 12 Nm(1700 oz.in)
- Courant/phase: 6,0 A
- Résistance phase: 0,72 ohms
- Inductance de Phase: 7,3 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 86 x 86 mm
- Longueur du moteur: 150,6 mm
- Diamètre de l'arbre: Φ14 mm
- Longueur d'arbre: 37 mm
- Longueur de keyway: 25 mm
- Nombre de câble: 4
- Longueur de câble: 270 mm
- Poids: 5,0 kg
Contrôle d'encodage(1000CPR)
- Blanc--GND
- red--+5VCC
- Bleu--EA-
- Noir--EA+
- Vert--EB-
- Jaune--EB+
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Blanc
|
Vert
|
Bleu
|
Noir
|
| Spécification du moteur | |
|---|---|
| Couple de maintien (Ncm) | 1200 |
| Couple de maintien (oz.in) | 1700 |
| Inductance de Phase(mH) | 7,3 |
| Longueur de câble(mm) | 270 |
| Dimension de la bride | Nema 34 |
| Résistance de Phase(ohm) | 0,72 |
| Courant Nominal (A) | 6,0 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 37 |
| Angle par pas(°) | 1,8 |
| Nombre de phases | 2 |
| Spécification de l'encodeur | |
| Résolution(CPR) | 1000 |
| Signal de sortie | 2 canaux |
