Moteur pas à pas à aimant permanent(PM) 15PM20L02 18 degrés 3,43mN,m 0,4A 4 fils Φ15x12mm
Spécification électrique
- Numéro de pièce du fabricant: 15PM20L02
- Type de moteur: Moteur pas à pas à aimant permanent
- Nombre de phases: 2
- Angle par pas: 18 degrés
- Courant/phase: 0,4 A
- Couple de maintien: 3,43 mN,m(0,486 oz.in)
- Couple de détente: 0,98 mN,m(0,139 oz.in)
- Résistance phase: 30,5 ± 7% ohms(20 ℃)
- Inductance de Phase: 6 mH ± 20%(1KHz)
- Rotor Inertia: Moins de 1,0 g,cm2
- Durée de vie: 3000h MIN(20 ℃,500 pps)
Spécification physique
- Dimension de la bride: Φ15 mm
- Longueur du moteur: 12 mm
- Diamètre de l'arbre: Φ1,5 mm
- Longueur d'arbre: 8 mm

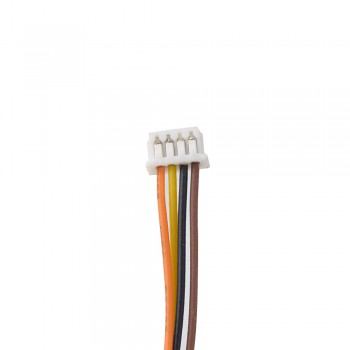

- Nombre de câble: 4 avec connecteur Molex 51021 1.25
- Longueur de câble: 90 mm
- Poids: 10,3 g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Brun
|
Orange
|
Jaune
|
| Spécification électrique | |
|---|---|
| Couple de maintien (oz.in) | 0,486 |
| Inductance de Phase(mH) | 6 |
| Résistance de Phase(ohm) | 30,5 |
| Courant Nominal (A) | 0,4 |
| Angle par pas(°) | 18 |
| Nombre de phases | 2 |
| Couple de détente (mN.m) | 0,98 |
| Couple de détente (oz.in) | 0,139 |
| Spécification physique | |
| Taille du cadre(mm) | Φ15 |
| Longueur de câble(mm) | 90 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | Φ1,5 |
| Longueur d'arbre(mm) | 8 |
