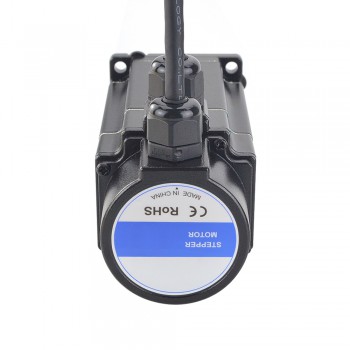

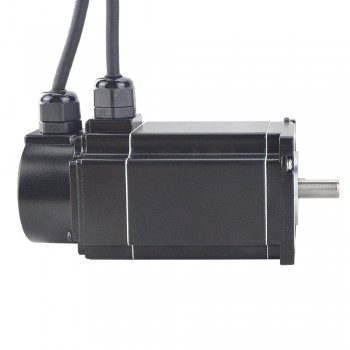

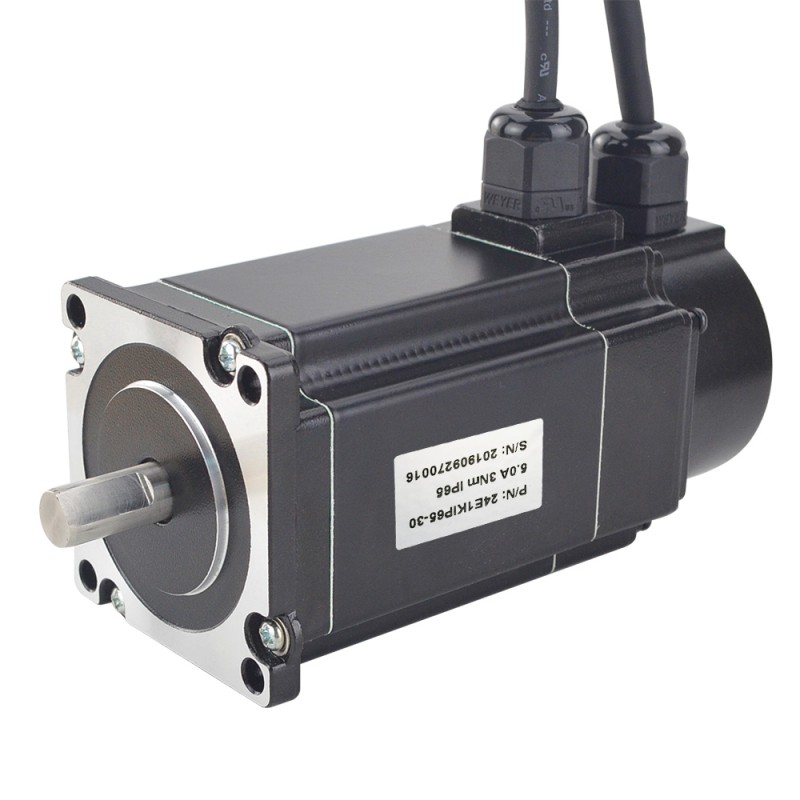

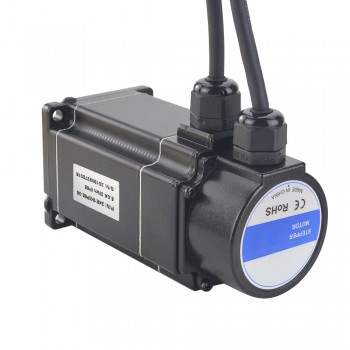

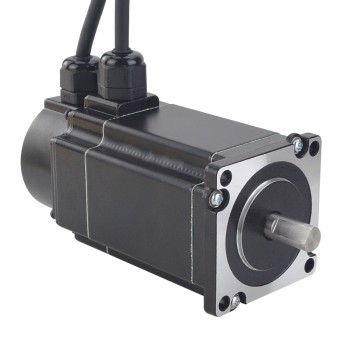

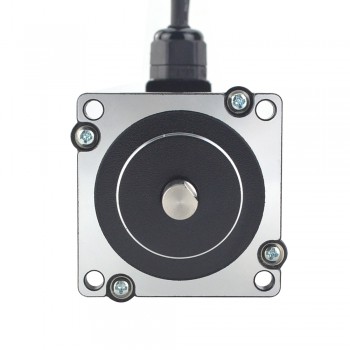

Moteurs pas à pas boucle fermée étanche Neam 24 Série P IP65 1,8 degrés 3Nm 5,0A avec encodeur 1000CPR
-
Manuels et Documentation:
Fiche complète:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€97,09
Moteurs pas à pas boucle fermée étanche Neam 24 Série P IP65 1,8 degrés 3Nm 5,0A avec encodeur 1000CPR
Spécification électrique
- Numéro de pièce du fabricant: 24E1KIP65-30
- Nombre de phases: 2
- Angle par pas: 1,8 degrés
- Couple de maintien: 3 Nm(424,92 oz.in)
- Courant/phase: 5,0 A
- Résistance phase: 0,45 ohms
- Inductance de Phase: 1,8 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 60 x 60 mm
- Longueur du moteur: 97 mm
- Diamètre de l'arbre: Φ10 mm
- Longueur d'arbre: 21 mm
- Longueur de D-Cut: 15 mm
- Longueur de câble: 1000 mm
- Poids: 1,4 kg
Contrôle d'encodage(1000CPR)
- Noir--GND
- Rouge--+5VCC
- Bleu/Blanc--EA-
- Bleu--EA+
- Orange/Blanc--EB-
- Orange--EB+
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
| Spécification du moteur | |
|---|---|
| Couple de maintien (Ncm) | 300 |
| Couple de maintien (oz.in) | 424,92 |
| Inductance de Phase(mH) | 1,8 |
| Longueur de câble(mm) | 1000 |
| Résistance de Phase(ohm) | 0,45 |
| Courant Nominal (A) | 5 |
| Diamètre de l'arbre(mm) | 10 |
| Longueur d'arbre(mm) | 21 |
| Angle par pas(°) | 1,8 |
| Nombre de phases | 2 |
| Niveau d'étanchéité | IP65 |
| Prise aéronautique | PG9 |
| Spécification de l'encodeur | |
| Signal de sortie | 2 |
| Résolution(CPR) | 1000 |
