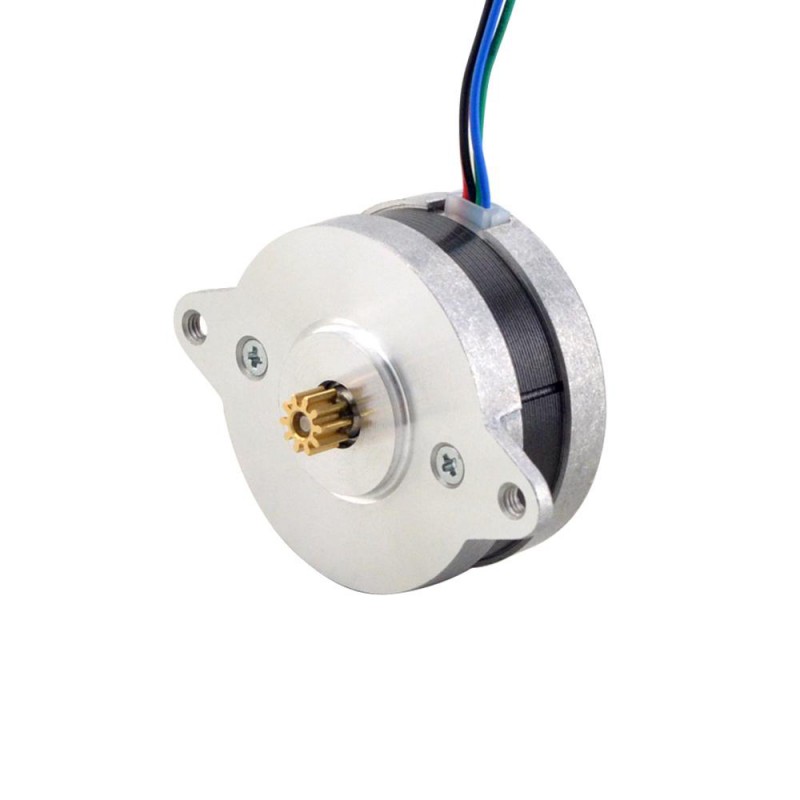

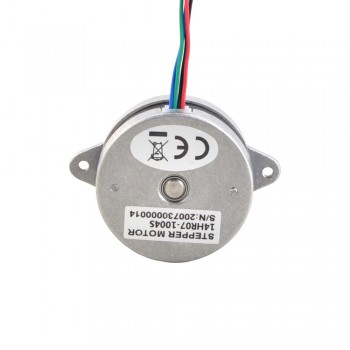

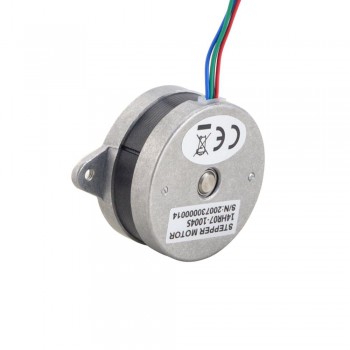

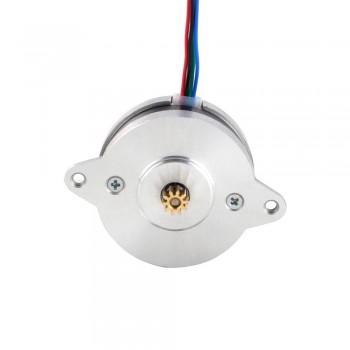

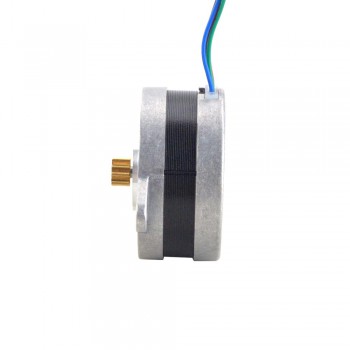

Moteur pas à pas rond Nema 14 bipolaire 14HR07-1004VRN 1,8 degrésree 9Ncm 1,0A Φ36x17,5mm 4 fils
- Manuels et Documentation: Fiche technique du moteur:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€17,05
Moteur pas à pas rond Nema 14 bipolaire 14HR07-1004VRN 1,8 degrésree 9Ncm 1,0A Φ36x17,5mm 4 fils
Spécification électrique
Numéro de pièce du fabricant: 14HR07-1004VRN
Type de moteur: Bipolaire pas à pas
Angle par pas: 1,8 degrés
Couple de maintien: 9 Ncm(12,75 oz.in)
Courant/phase: 1,0 A
Résistance phase: 3,9 ohms
Inductance de Phase: 2,0 mH ± 20%(1KHz)
Spécifications physiques
Dimension de la bride: 36,5 x 36,5 mm
Longueur du moteur: 17,5 mm
Diamètre de l'arbre: Φ2,5 mm
Longueur d'arbre: 4 mm
Nombre de câble: 4
Longueur de câble: 500 mm
Poids: 0,08 kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Rouge
|
Vert
|
Noir
|
Bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 9 |
| Couple de maintien (oz.in) | 12,75 |
| Inductance de Phase(mH) | 2,0 |
| Résistance de Phase(ohm) | 3,9 |
| Courant Nominal (A) | 1,0 |
| Angle de pas (degrés) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 17,5 |
| Taille du cadre(mm) | Nema 14 (36,5 x 36,5) |
| Longueur de câble(mm) | 500 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 2,5 |
| Longueur d'arbre(mm) | 4 |
| Arbre simple/double arbre | Arbre unique |
| Poids(g) | 80 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST, etc.
- Fils et câbles: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Perçage cruciforme, Key-Way, Filetage ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
