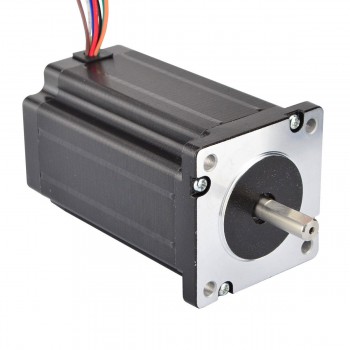

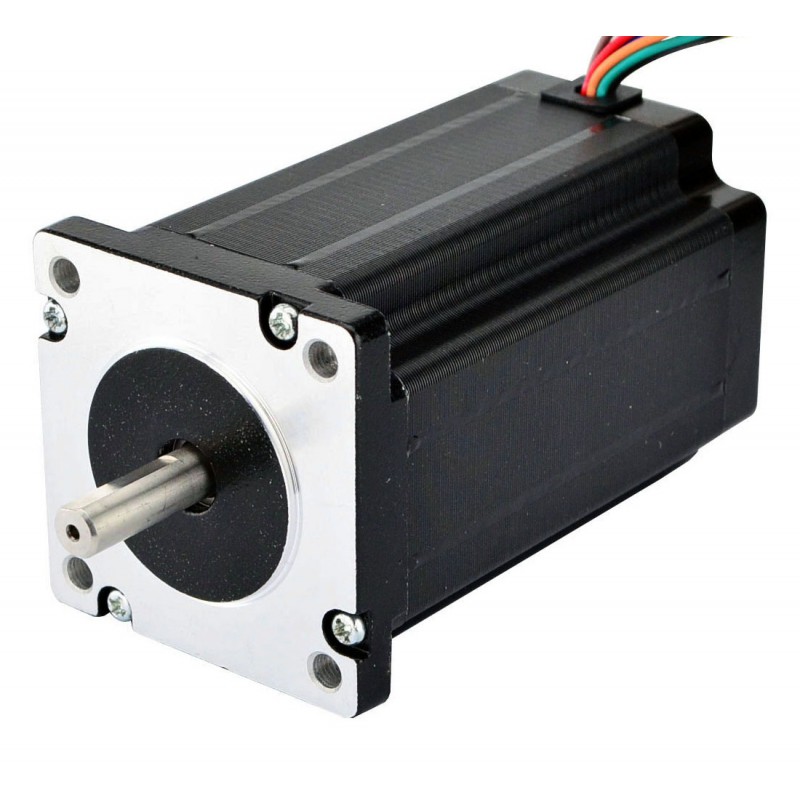

Moteur pas à pas unipolaire/bipolaire à double arbre nema 24 (4Nm 24HS39-3008D 8 fils)
-
Manuels et Documentation:
Fiche de données:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€33,75
C'est le moteur pas à pas nema 24 le plus puissant, avec un angle de pas de 1,8deg et une taille de 60x60x100mm.
Il a 8 fils, qui ont trois options de connexion: unipolaire ou bipolaire (série) ou bipolaire (parallèle), vous pouvez choisir n'importe quel type que vous souhaitez.

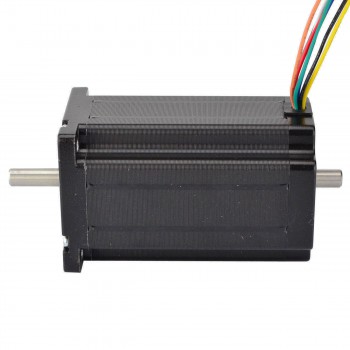

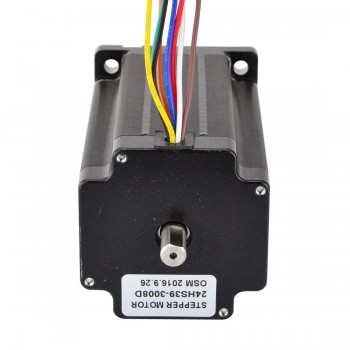

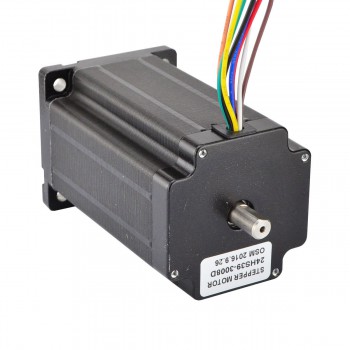

Un arbre arrière peut monter un encodeur, un volant ou un équivalent.
Son couple de serrage atteint 2,8 Nm (397 oz) avec une connexion unipolaire et 4,0 Nm (566 oz) avec une connexion bipolaire.
Spécification électrique
- Numéro du modèle: 24HS39-3008D
- Type de moteur: Unipolar/Bipolaire
- Angle par pas: 1,8 deg
- Couple de maintien(Bipolaire): 4,0Nm(566oz.in)
- Couple de maintien(Unipolaire): 2,8Nm(397oz.in)
- Courant Nominal(Bipolaire Serial): 2,12A
- Courant Nominal(Bipolaire Parallel): 4,24A
- Courant Nominal(Unipolaire): 3,0A
- Resistance phase(Bipolaire Serial): 2,8ohms
- Resistance phase(Bipolaire Parallel): 0,7ohms
- Resistance phase(Unipolaire): 1,4ohms
- Inductance(Bipolaire Serial): 12,0mH ± 20%(1KHz)
- Inductance(Bipolaire Parallel): 3,0mH ± 20%(1KHz)
- Inductance(Unipolaire): 3,0mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 60 x 60mm
- Longueur du moteur: 100mm
- Diamètre de l'arbre: Φ8,0mm
- Longueur de l'arbre avant: 24mm
- Longueur de l'arbre arrière: 13mm
- Longueur de D-Cut: 20mm
- Nombre de câble: 8
- Longueur de câble: 400mm
- Poids: 1,6kg
Rapport
|
A+
|
A-
|
C+
|
C-
|
B+
|
B-
|
D+
|
D-
|
|
Rouge
|
Jaune
|
Noir
|
Bleu
|
Blanc
|
Orange
|
Vert
|
Marron
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 400 |
| Couple de maintien (oz.in) | 566 |
| Inductance de Phase(mH) | 3 |
| Résistance de Phase(ohm) | 0,7 |
| Courant Nominal (A) | 4,24 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 100 |
| Taille du cadre(mm) | 60x60 |
| Arbre simple/double arbre | Double Arbre |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 24 |
| Nombre de câble | 8 |
| Longueur de câble(mm) | 400 |
| Poids(g) | 1600 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
