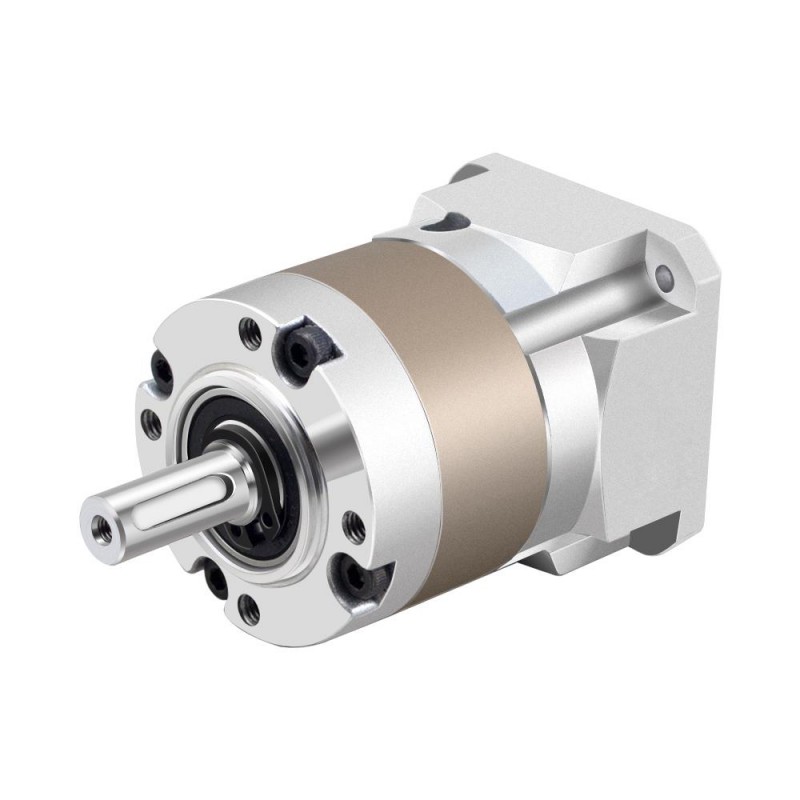

TQEG Series réducteur planétaire TQEG17-G10 10:1 contrecoup 15arc-min pour moteur pas à pas et servomoteur Nema 17
Ce réducteur planétaire de haute précision appartient à la série de réducteurs TQEG, avec un rapport de démultiplication de 10:1 et un jeu maximum de 15 arc-min. C'est un choix approprié pour les applications qui nécessitent une bonne précision, une bonne fiabilité. Ce réducteur planétaire en ligne dispose d'un accouplement d'arbre d'entrée intégré et est compatible avec tout moteur pas à pas, moteur CC sans balais et servomoteur Nema 17 standard.
Spécifications de la boîte de vitesses
Numéro de pièce du fabricant: TQEG17-G10
Type de boîte à engrenages: planétaire
Rapport de réduction: 10: 1
Efficacité: 96%
Contrecoup: <=15 arcmin
Couple maximal autorisé: 5 Nm(44,25 lb-in)
Couple admissible au moment: 10 Nm(88,51 lb-in)
Bruit: <=55dB
Indice d'étanchéité: IP54
Durée de vie: 20 000 heures
Spécifications physiques
Dimension de la bride: 42 x 42 mm
Longueur de la boîte de vitesses: 56 mm
Type d'arbre de sortie: Key way
Diamètre de l'arbre de sortie: Φ8 mm
Longueur de l'arbre de sortie: 21,5 mm
Diamètre de l'arbre d'entrée: Φ5 mm
Longueur de l'arbre d'entrée: 24 mm
| Spécification physique | |
|---|---|
| Taille du cadre(mm) | 42 x 42 |
| Poids(g) | 296 |
| Longueur de la boîte de vitesses (mm) | 56 |
| Diamètre de l'arbre d'entrée (mm) | 5 |
| Longueur de l'arbre d'entrée (mm) | 24 |
| Diamètre de l'arbre de sortie (mm) | 8 |
| Longueur de l'arbre de sortie (mm) | 21,5 |
| Costume pour moteur | Nema 17 |
| Type de boîte de vitesses | Série PLE |
| Rapport de réduction | 10 |
| Contrecoup | <=15 arcmin |
| Type de produit | Réducteur planétaire série PLE |
| Type d'arbre de sortie | Arbre de Keyway |
