TQEG Series réducteur planétaire Nema 34 TQEG34-G20 20:1 contrecoup 20 arc-min pour moteur pas à pas et servomoteur

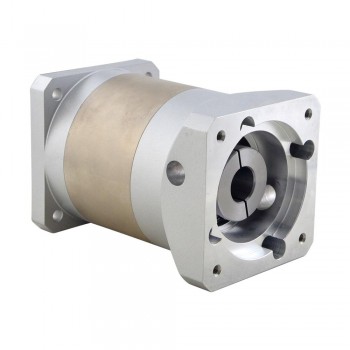

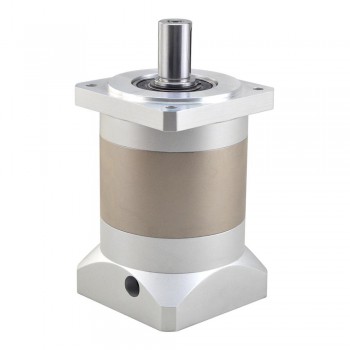

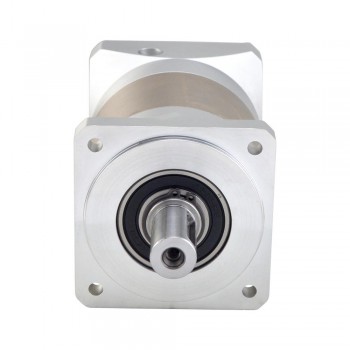

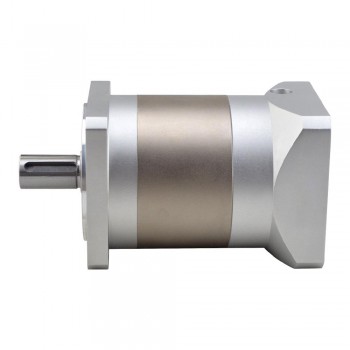

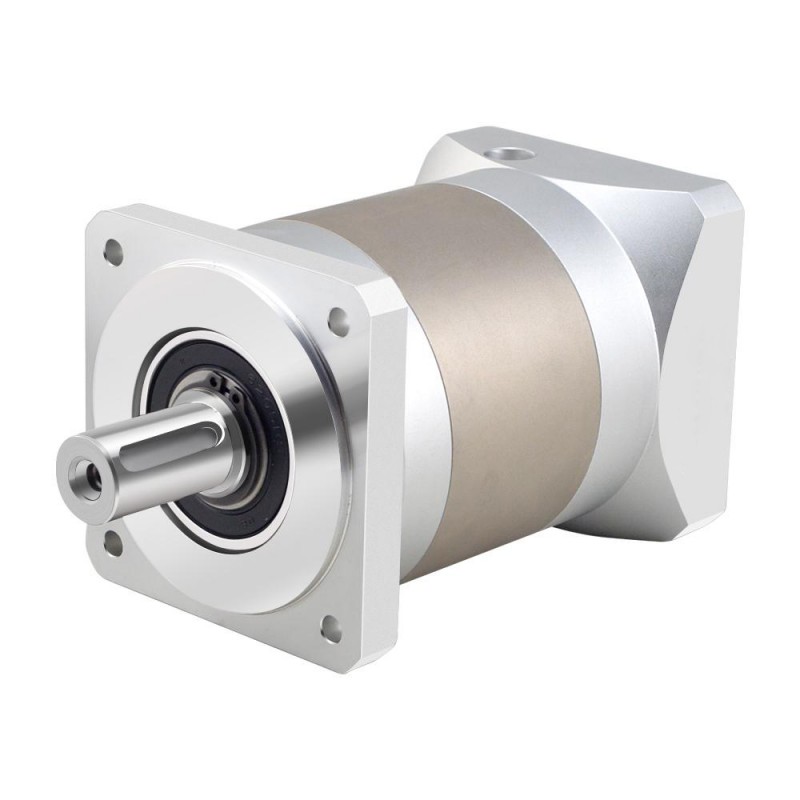

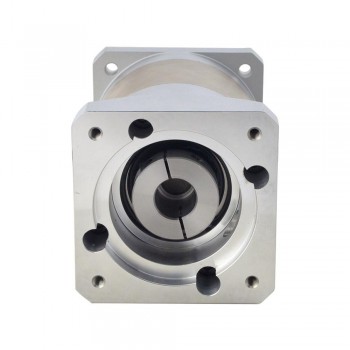

Ce réducteur planétaire de haute précision appartient à la série de réducteurs TQEG, avec un rapport de démultiplication de 20:1 et un jeu maximum de 20 arc-min. C'est un choix approprié pour les applications qui nécessitent une bonne précision, une bonne fiabilité. Ce réducteur planétaire en ligne dispose d'un accouplement d'arbre d'entrée intégré et est compatible avec tout moteur pas à pas, moteur CC sans balais et servomoteur Nema 34 standard.
Spécifications de la boîte de vitesses
Numéro de pièce du fabricant:TQEG34-G20
Type de boîte à engrenages: planétaire
Rapport de réduction: 20: 1
Efficacité: 94%
Contrecoup: <=20 arcmin
Couple maximal autorisé: 90 Nm(796,57 lb-in)
Couple admissible au moment: 180 Nm(1593,13 lb-in)
Bruit: <=60dB
Indice d'étanchéité: IP54
Durée de vie: 20000 heures
Spécifications physiques
Dimension de la bride: 90 x 90 mm
Longueur de la boîte de vitesses: 132 mm
Type d'arbre de sortie: Key way
Diamètre de l'arbre de sortie: Φ20 mm
Longueur de l'arbre de sortie: 40 mm
Diamètre de l'arbre d'entrée: Φ14 mm
Longueur de l'arbre d'entrée: 30-40 mm

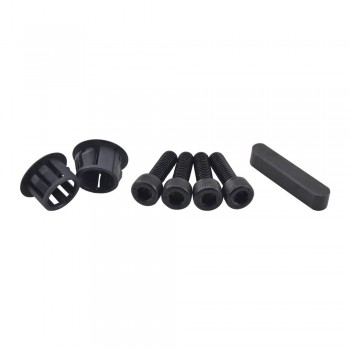

En utilisant des manchons d'arbre, cette boîte de vitesses peut s'adapter à différents diamètres d'arbre :
| Shaft Sleeve | Diamètre de l'arbre d'entrée |
| Pas de manche | 19mm |
| SS-14 | 14mm |
| SS-13 | 12,7mm(1/2inch) |
| Spécification physique | |
|---|---|
| Taille du cadre(mm) | 90 x 90 |
| Poids(g) | 3810 |
| Longueur de la boîte de vitesses (mm) | 132 |
| Diamètre de l'arbre d'entrée (mm) | 19 |
| Diamètre de l'arbre de sortie (mm) | 20 |
| Longueur de l'arbre de sortie (mm) | 40 |
| Costume pour moteur | Nema 34 |
| Type de boîte de vitesses | Série PLE |
| Rapport de réduction | 20 |
| Contrecoup | <=20 arcmin |
| Type de produit | Réducteur planétaire série PLE |
| Type d'arbre de sortie | Arbre de Keyway |
