Moteur pas à pas linéaire externe Nema 17 bipolaire 17E13S1504GF5-150RS 1,5A 1,8 degrés 0,3Nm plomb 2,54mm

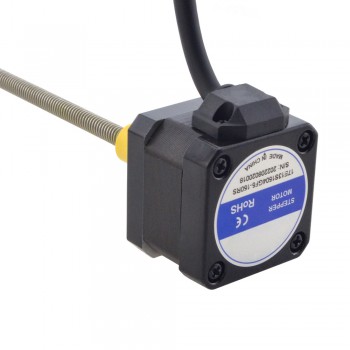

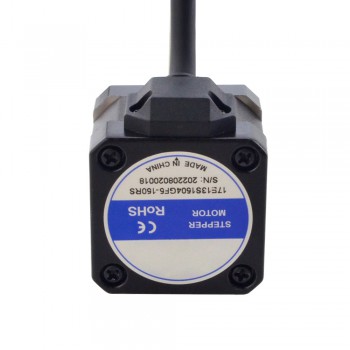

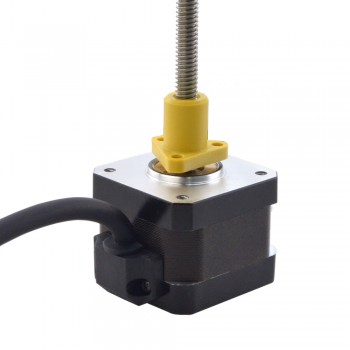

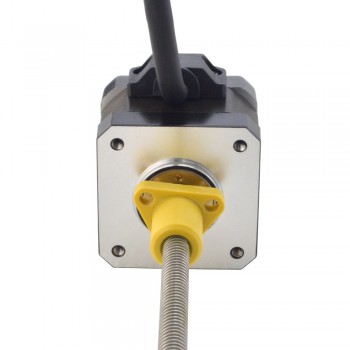

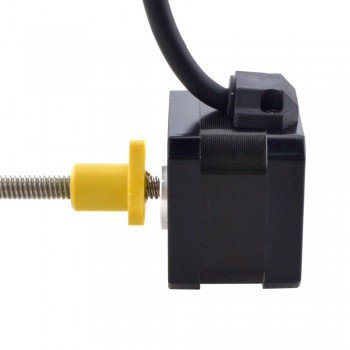

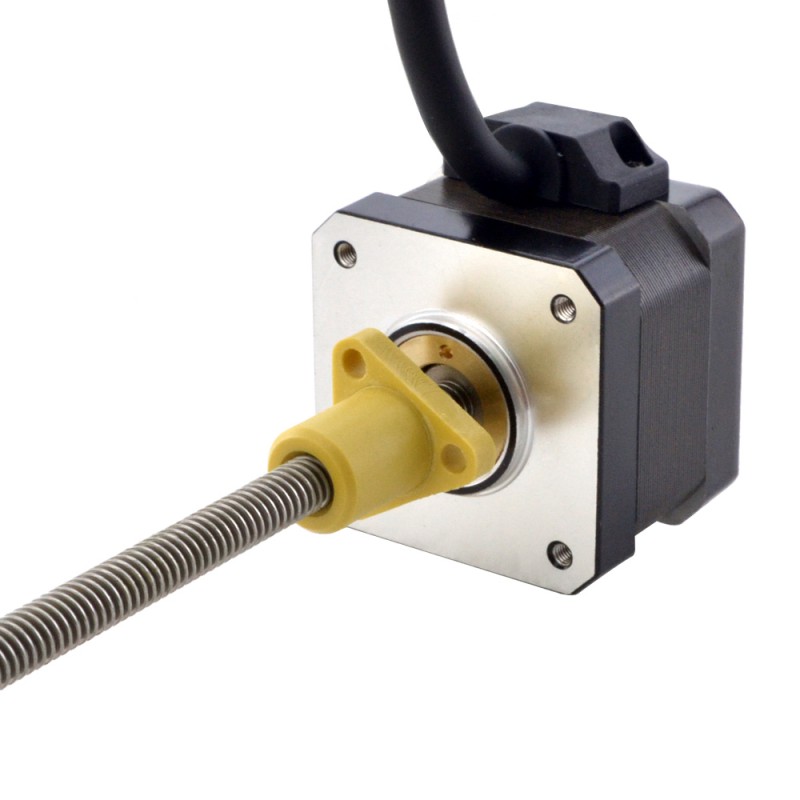

Ce modèle est un moteur pas à pas linéaire à vis Nema 17 ACME avec une longueur de corps de 34 mm, un angle de pas de 1,8 degrés et un courant nominal de 1,5 A. Il est intégré avec un diamètre de Φ6,35 mm (0,25"), une longueur de vis ACME de 150 mm (5,9055") et un écrou à vis POM, la course linéaire est de 2,54 mm (0,1") par tour. Il présente les caractéristiques suivantes : hautes performances, longue durée de vie, faible niveau de bruit et haute efficacité.
Spécification électrique
Numéro de pièce du fabricant: 17E13S1504GF5-150RS
Type de moteur: External(ACME)
Angle par pas: 1,8°
Couple de maintien: 0,3Nm(42,48oz.in)
Courant/phase: 1,5A
Résistance phase: 1,7ohms
Inductance de Phase: 2,5mH±20%(1KHz)
Spécification physique
Dimension de la bride: 42 x 42mm
Longueur du moteur: 34mm

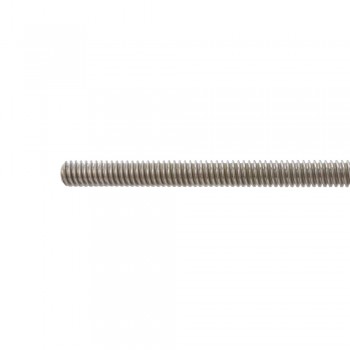

Longueur de la vis mère: 150mm(5,9055")
Diamètre de la vis-mère: Φ6,35mm(0,25")
Résolution/pas: 0,0127mm(0,0005")
Résolution/lap: 2,54mm(0,1")
Nombre de câble: 4
Nombre de démarrages de thread: 2
Longueur de câble: 500mm
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert | Vert/Blanc |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Inductance de Phase(mH) | 2,5 |
| Résistance de Phase(ohm) | 1,7 |
| Courant Nominal (A) | 1,5 |
| Angle de pas (degrés) | 1,8 |
| Type de moteur linéaire | External(Acme) |
| Spécification physique | |
| Longueur du moteur(mm) | 34 |
| Taille du cadre(mm) | Nema 17 (42 x 42) |
| Longueur de câble(mm) | 500 |
| Diamètre de la vis mère(mm) | 6,35 |
| Longueur de la vis mère(mm) | 150 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 2,54 |
| Résolution/pas (mm) | 0,0127 |
| Indice IP | 40 |
