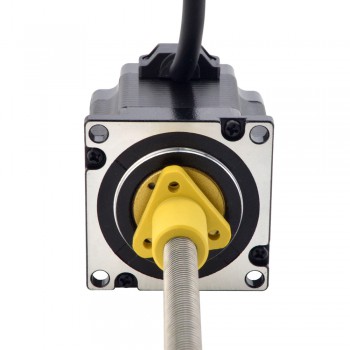

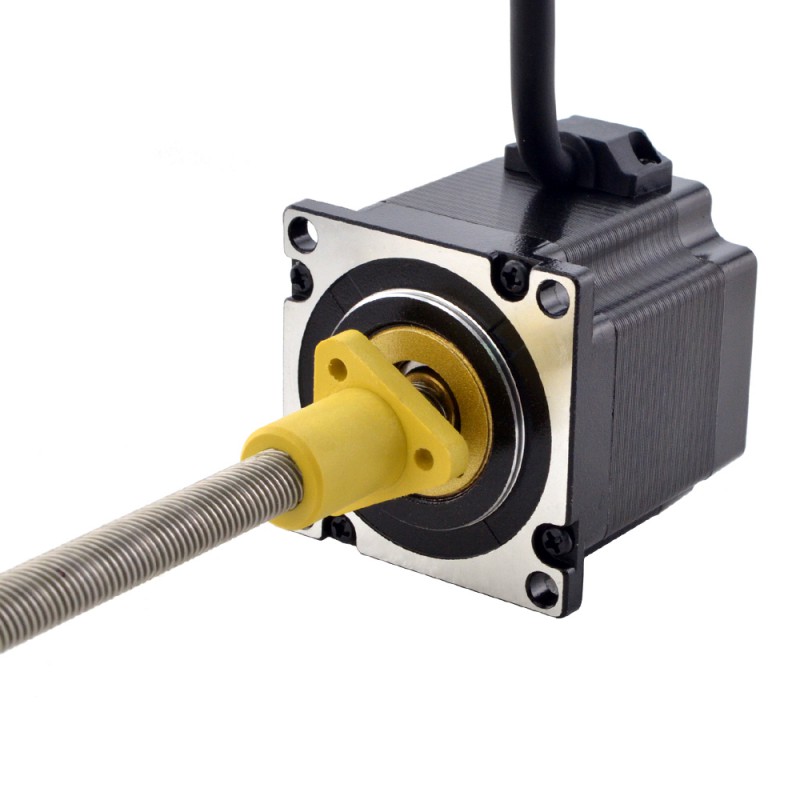

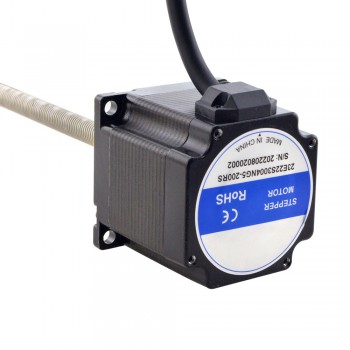

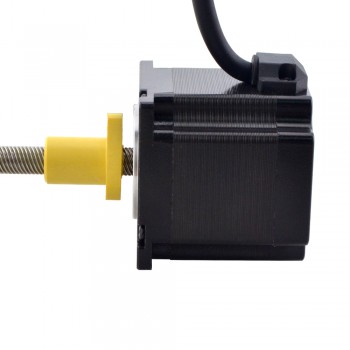

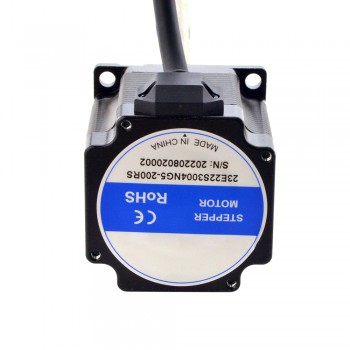

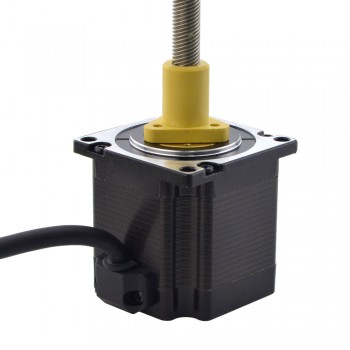

Moteur pas à pas linéaire externe acme Nema 23 3,0A 1,8 degrés 1Nm plomb 10,16mm distance de voyage 200mm

Moteur pas à pas linéaire externe acme Nema 23 3,0A 1,8 degrés 1Nm plomb 10,16mm distance de voyage 200mm
NO.:23E22S3004NG5-200RS
Poster un avis
Promotion du Black Friday:
  • 6% de réduction sur tous les produits
  • Valable jusqu'au 3 décembre 2024
  • Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€58,85
Quantité: - +


Plus vous achetez, Plus vous économisez:
5 - 9 10 - 49 50 - 99 100 - Max
€55,90 €54,73 €52,96 €51,20
Ajouter au panier

Moteur pas à pas linéaire externe acme Nema 23 3,0A 1,8 degrés 1Nm plomb 10,16mm distance de voyage 200mm



Ce modèle est un moteur pas à pas linéaire à vis Nema 23 ACME avec une longueur de corps de 56 mm, un angle de pas de 1,8 degrés et un courant nominal de 3 A. Il est intégré avec un diamètre de Φ9,525 mm (0,375"), une longueur de vis ACME de 200 mm (7,8740") et un écrou à vis POM, la course linéaire est de 10,16 mm (0,4") par tour. Il présente les caractéristiques suivantes : hautes performances, longue durée de vie, faible niveau de bruit et haute efficacité.



Spécification électrique

Numéro de pièce du fabricant: 23E22S3004NG5-200RS

Type de moteur: External(ACME)

Angle par pas: 1,8°

Couple de maintien: 1Nm(141,64oz.in)

Courant/phase: 3A

Résistance phase: 1,1ohms

Inductance de Phase: 4,5mH±20%(1KHz)



Spécification physique

Dimension de la bride: 57 x 57mm

Longueur du moteur: 56mm

Longueur de la vis mère: 200mm(7,8740")

Diamètre de la vis-mère: Φ9,525mm(0,375")

Résolution/pas: 0,0508mm(0,002")

Résolution/lap: 10,16mm(0,4")

Nombre de câble: 4

Nombre de démarrages de thread: 8

Longueur de câble: 500mm



Connexion

A+ A- B+ B-
Rouge Rouge/Blanc Vert Vert/Blanc
Précédent: Moteur pas à pas linéaire externe Nema 23 3,0A 1,8 degrés 1Nm plomb 1,27mm distance de voyage 200mm
Suivant: Moteur pas à pas linéaire externe acme Nema 23 3,0A 1,8 degrés 1Nm plomb 2,54mm distance de voyage 200mm
Spécification électrique
Bipolaires / Unipolaire Bipolaire
Résistance de Phase(ohm) 1,1
Courant Nominal (A) 3,0
Angle de pas (degrés) 1,8
Type de moteur linéaire External(Acme)
Inductance de Phase(mH) 4,5
Spécification physique
Longueur du moteur(mm) 56
Taille du cadre(mm) Nema 23 (57 x 57)
Longueur de câble(mm) 500
Diamètre de la vis mère(mm) 9,525
Longueur de la vis mère(mm) 200
Nombre de câble 4
Résolution/lap (mm) 10,16
Résolution/pas (mm) 0,0508
Indice IP 40
