Moteur pas à pas linéaire externe acme Nema 24 24E30S5004HG5-200RS 1,8 degrés 2,5Nm 5,0A plomb 5,08mm

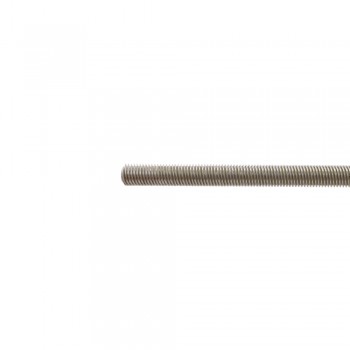

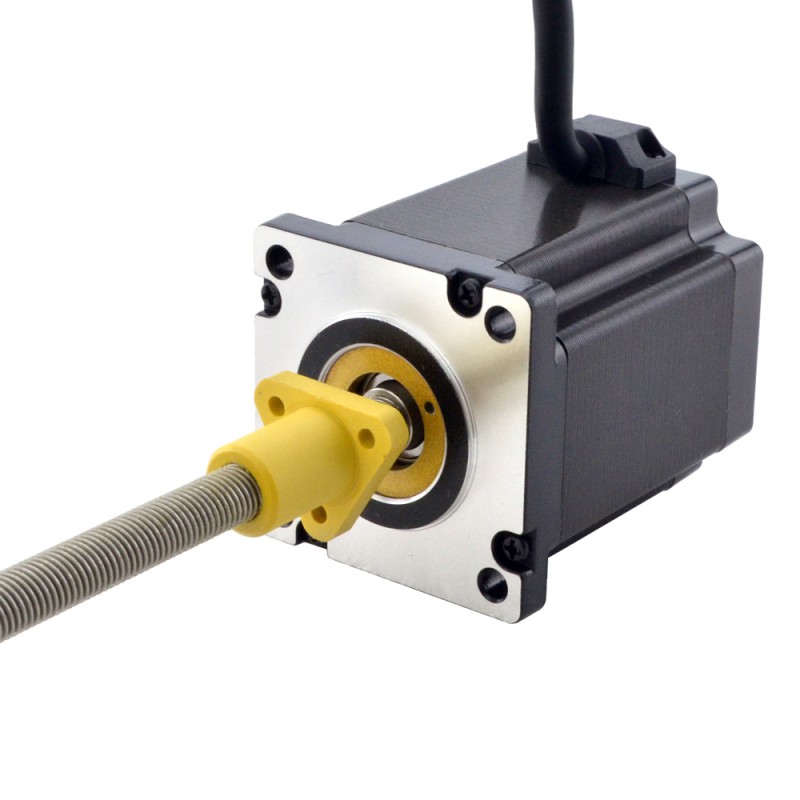

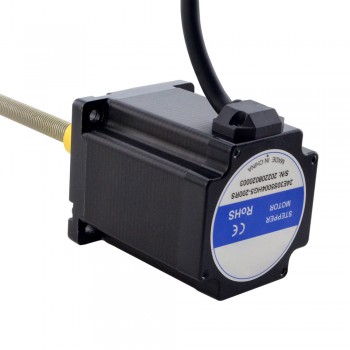

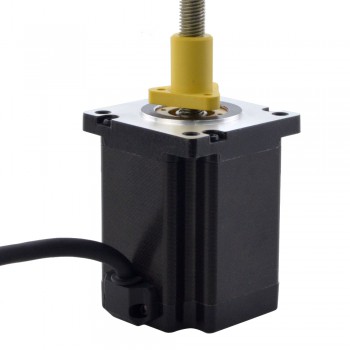

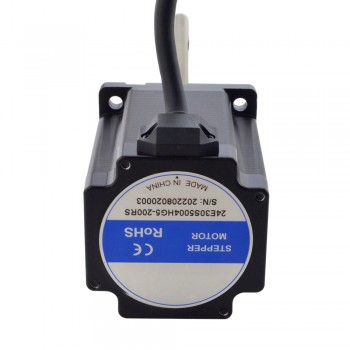

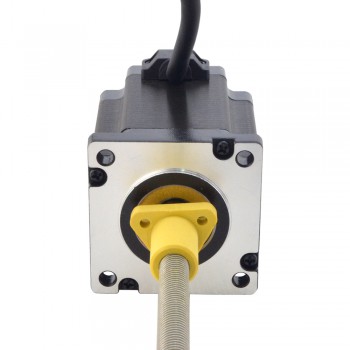

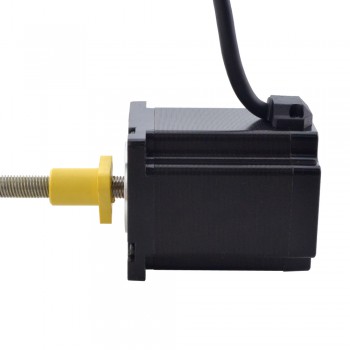

Ce modèle est un moteur pas à pas linéaire à vis Nema 24 ACME avec une longueur de corps de 75 mm, un angle de pas de 1,8 degrés et un courant nominal de 5 A. Il est intégré avec un diamètre de Φ9,525 mm (0,375"), une longueur de vis ACME de 200 mm (7,8740") et un écrou à vis POM, la course linéaire est de 5,08 mm (0,2") par tour. Il présente les caractéristiques suivantes : hautes performances, longue durée de vie, faible niveau de bruit et haute efficacité.
Spécification électrique
Numéro de pièce du fabricant: 24E30S5004HG5-200RS
Type de moteur: External(ACME)
Angle par pas: 1.8°
Couple de maintien: 2.5Nm(354.1oz.in)
Courant/phase: 5A
Résistance phase: 0.57ohms
Inductance de Phase: 2mH±20%(1KHz)
Spécification physique
Dimension de la bride: 60 x 60mm
Longueur du moteur: 75mm
Longueur de la vis mère: 200mm(7.8740")
Diamètre de la vis-mère: Φ9.525mm(0.375")
Résolution/pas: 0.0254mm(0.001")
Résolution/lap: 5.08mm(0.2")
Nombre de câble: 4
Nombre de démarrages de thread: 4
Longueur de câble: 500mm
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert | Vert/Blanc |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Inductance de Phase(mH) | 2 |
| Résistance de Phase(ohm) | 0,57 |
| Courant Nominal (A) | 5,0 |
| Angle de pas (degrés) | 1,8 |
| Type de moteur linéaire | External(Acme) |
| Spécification physique | |
| Longueur du moteur(mm) | 75 |
| Taille du cadre(mm) | Nema 24 (60 x 60) |
| Longueur de câble(mm) | 500 |
| Diamètre de la vis mère(mm) | 9,525 |
| Longueur de la vis mère(mm) | 200 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 5,08 |
| Indice IP | 40 |
| Résolution/pas (mm) | 0,0254 |
