Moteur pas à pas linéaire non-captive acme Nema 34 34N30S5504GK5-300RS 1,8 degrés 5,5A 4,5Nm plomb 2,54mm

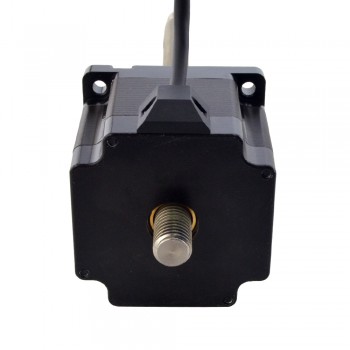

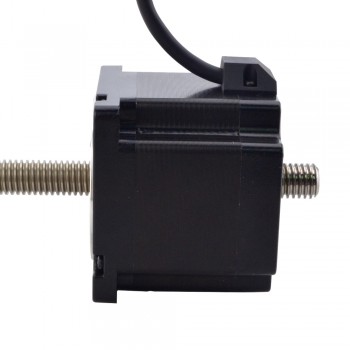

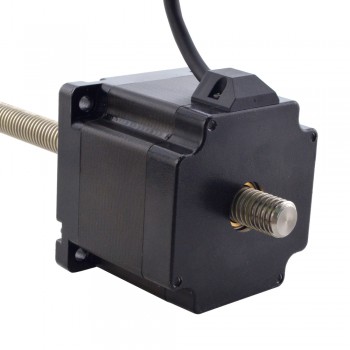

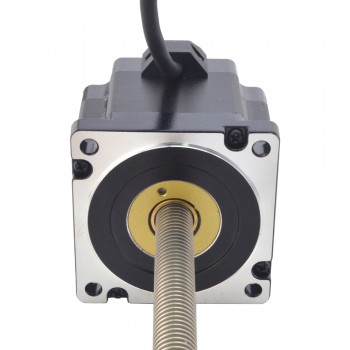

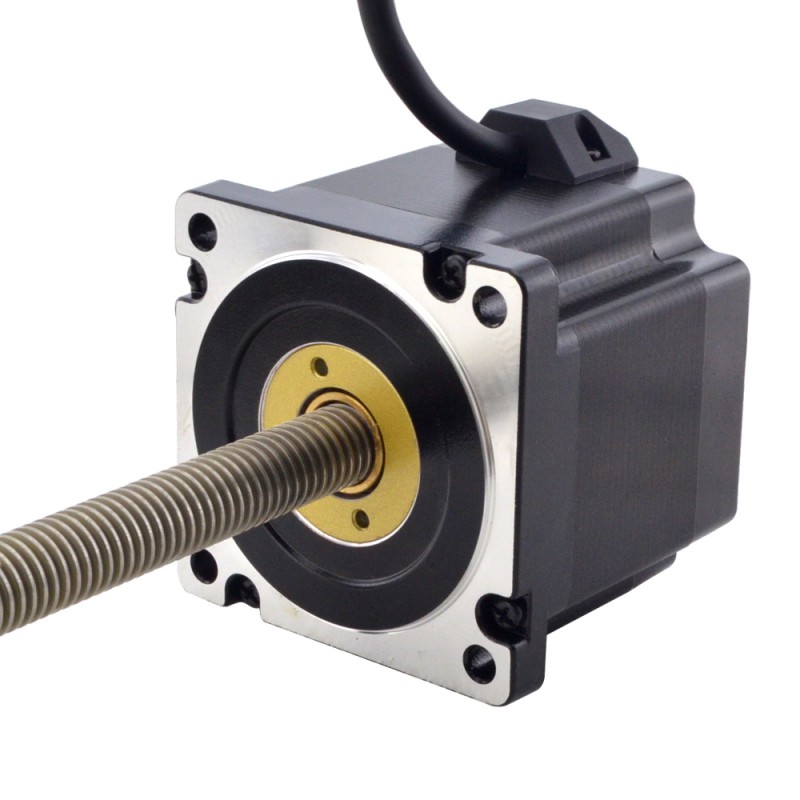

Ce modèle est un moteur pas à pas linéaire à vis non captive Nema 34 avec une longueur de corps de 76 mm, un angle de pas de 1,8 degrés et un courant nominal de 5,5 A. Il est intégré avec un diamètre de Φ15,875 mm (0,625"), une longueur de vis mère de 300 mm (11,811") et un écrou à vis POM, la course linéaire est de 2,54 mm (0,1") par tour. Il présente les caractéristiques suivantes : hautes performances, longue durée de vie, faible niveau de bruit et haute efficacité.
Spécification électrique
Numéro de pièce du fabricant: 34N30S5504GK5-300RS
Type de moteur: Non-Captive
Angle par pas: 1,8°
Couple de maintien: 4,5Nm(637,38oz.in)
Courant/phase: 5,5A
Résistance phase: 0,5ohms
Inductance de Phase: 4,5mH±20%(1KHz)
Spécification physique
Dimension de la bride: 76 x 76mm
Longueur du moteur: 76mm

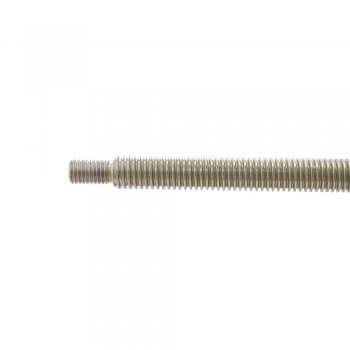

Longueur de la vis mère: 300mm(11,811")
Diamètre de la vis-mère: Φ15,875mm(0,625")
Résolution/pas: 0,0127mm(0,0005")
Résolution/lap: 2,54mm(0,1")
Nombre de câble: 4
Nombre de démarrages de thread: 2
Longueur de câble: 500mm
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert | Vert/Blanc |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Résistance de Phase(ohm) | 0,5 |
| Courant Nominal (A) | 5,5 |
| Angle de pas (degrés) | 1,8 |
| Type de moteur linéaire | Non-Captive |
| Inductance de Phase(mH) | 4,5 |
| Spécification physique | |
| Longueur du moteur(mm) | 76 |
| Taille du cadre(mm) | Nema 34 (76 x 76) |
| Longueur de câble(mm) | 500 |
| Diamètre de la vis mère(mm) | 15,875 |
| Longueur de la vis mère(mm) | 250 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 2,54 |
| Résolution/pas (mm) | 0,0127 |
| Indice IP | 40 |
