Moteur pas à pas linéaire à vis à billes externe NEMA 34 34E45S6004B1N5-200RS 1,8 degrés 8Nm 6,0A plomb 10mm

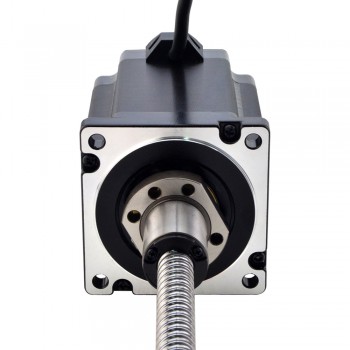

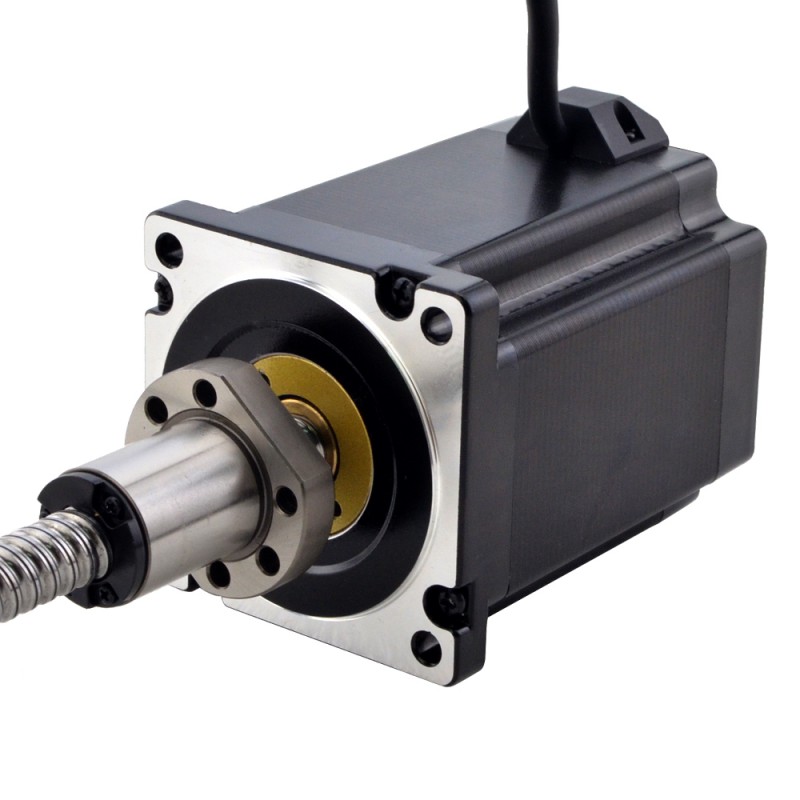

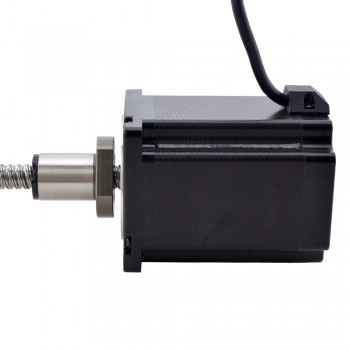

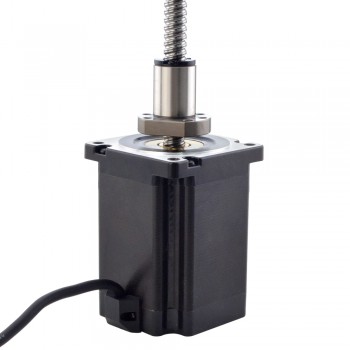

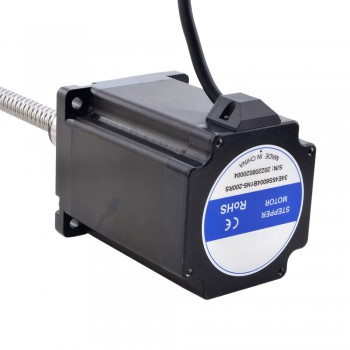

Ce modèle est un moteur pas à pas linéaire à vis à billes Nema 34 avec une longueur de corps de 114 mm, un angle de pas de 1,8 degrés et un courant nominal de 6 A. Il est intégré à une vis à billes de 16 mm (6,2992") de diamètre et 200 mm (7,8740") de longueur et un écrou à vis en acier, la course linéaire est de 10 mm (0,3937") par tour. Il présente les caractéristiques de haute performance, de longue durée de vie, de faible bruit et haute efficacité.
Spécification électrique

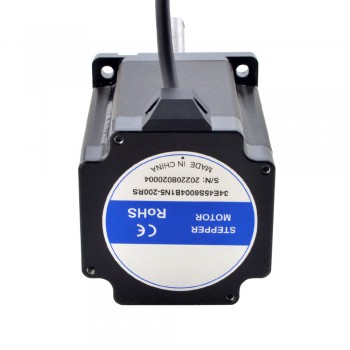

Numéro de pièce du fabricant: 34E45S6004B1N5-200RS
Type de moteur: External (Ball Screw)
Angle par pas: 1,8°
Couple de maintien: 8Nm(1132,90oz.in)
Courant/phase: 6A
Résistance phase: 0,75ohms
Inductance de Phase: 8,5mH±20%(1KHz)
Accuracy Grade: C7
Spécification physique
Dimension de la bride: 86 x 86mm
Longueur du moteur: 114mm
Longueur de la vis mère: 200mm(7,8740")

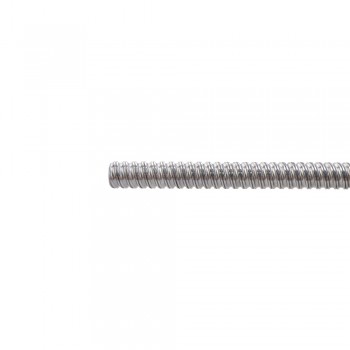

Diamètre de la vis-mère: Φ16mm(6,2992")
Résolution/pas: 0,05mm(0,001969")
Résolution/lap: 10mm(0,3937")
Nombre de câble: 4
Longueur de câble: 500mm
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert | Vert/Blanc |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Inductance de Phase(mH) | 8,5 |
| Résistance de Phase(ohm) | 0,75 |
| Courant Nominal (A) | 6,0 |
| Angle de pas (degrés) | 1,8 |
| Type de moteur linéaire | External(vis à billes) |
| Spécification physique | |
| Longueur du moteur(mm) | 114 |
| Taille du cadre(mm) | Nema 34 (86 x 86) |
| Longueur de câble(mm) | 500 |
| Diamètre de la vis mère(mm) | 16 |
| Longueur de la vis mère(mm) | 200 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 10 |
| Résolution/pas (mm) | 0,05 |
| Indice IP | 40 |
