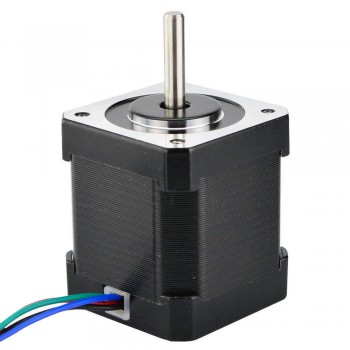

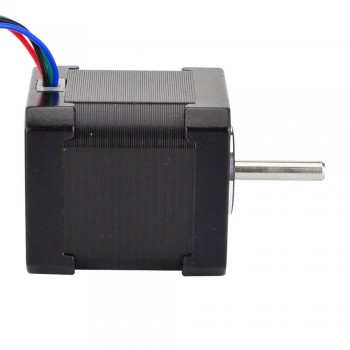

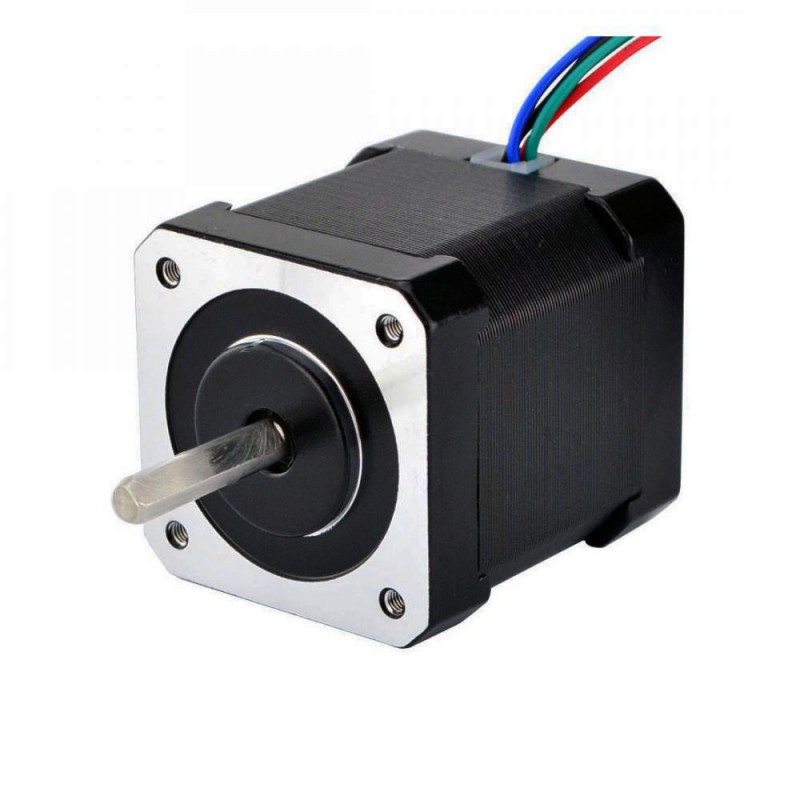

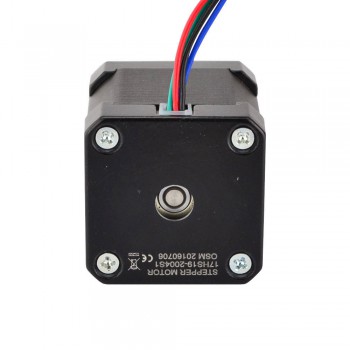

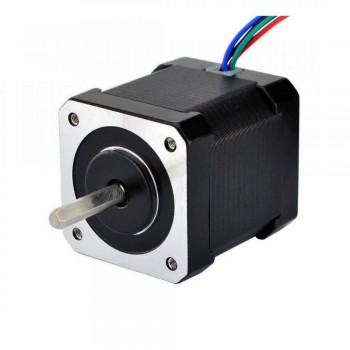

Moteur pas à pas Nema 17 à arbre entièrement coupé en D-cut 17HS19-2004S2 59Ncm 2A 42x48mm 4 fils
-
Manuels et Documentation:
Fiche complète:
Courbe de couple:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Moteur pas à pas Nema 17 à arbre entièrement coupé en D-cut 17HS19-2004S2 59Ncm 2A 42x48mm 4 fils

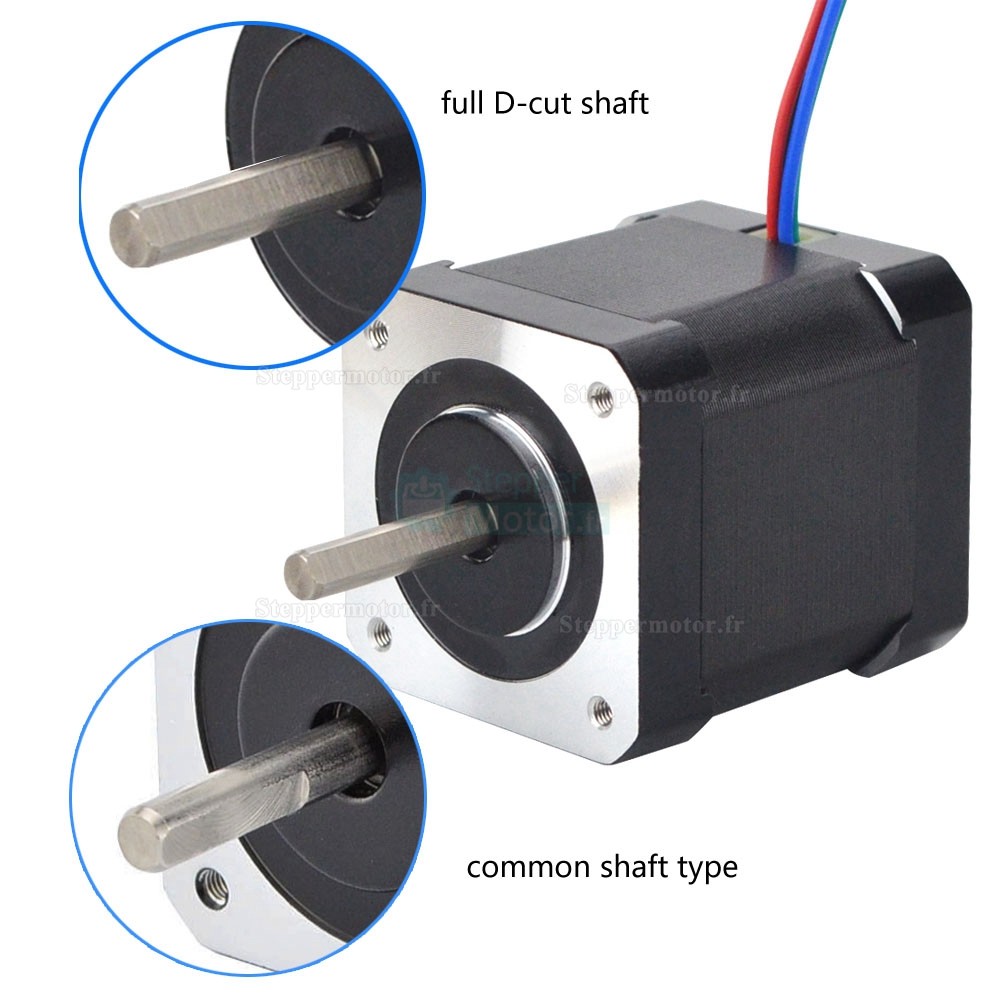

Il s'agit d'une version mise à jour du moteur pas à pas Nema 17 avec un couple de maintien de 59 Ncm (83,6 oz.in) et un arbre entièrement coupé en D. Sur la base de l'ancienne version, nous avons allongé la longueur du câble moteur à 1 mètre et ajouté un connecteur femelle Harwin à 4 broches au pas de 0,1" (2,54 mm) à l'extrémité du câble. Il est idéal pour les imprimantes 3D, ainsi que pour les CNC et la robotique. applications.
Spécification électrique
Numéro de pièce du fabricant: 17HS19-2004S2
Type de moteur: Bipolaire pas à pas
Angle par pas: 1,8 degrés
Couple de maintien: 59Ncm(84oz.in)
Courant/phase: 2,0A
Résistance phase: 1,4ohms
Inductance de Phase: 3,0mH ± 20%(1KHz)
Spécification physique
Dimension de la bride: 42 x 42mm
Longueur du moteur: 47mm
Diamètre de l'arbre: Φ5mm
Longueur d'arbre: 24mm
Longueur de D-Cut: 24mm
Nombre de câble: 4
Longueur de câble: 1000mm
Poids: 390g
Connexion
| A+ | A- | B+ | B- |
| Noir | Vert | Rouge | Bleu |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 59 |
| Couple de maintien (oz.in) | 84 |
| Inductance de Phase(mH) | 3 |
| Résistance de Phase(ohm) | 1,4 |
| Courant Nominal (A) | 2 |
| Angle de pas (degrés) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 48 |
| Taille du cadre(mm) | Nema 17 (42 x 42) |
| Longueur de câble(mm) | 1000 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 24 |
| Arbre simple/double arbre | Arbre unique |
| Poids(g) | 400 |
| Type d'arbre de sortie | D-Cut |
| Indice IP | 40 |
