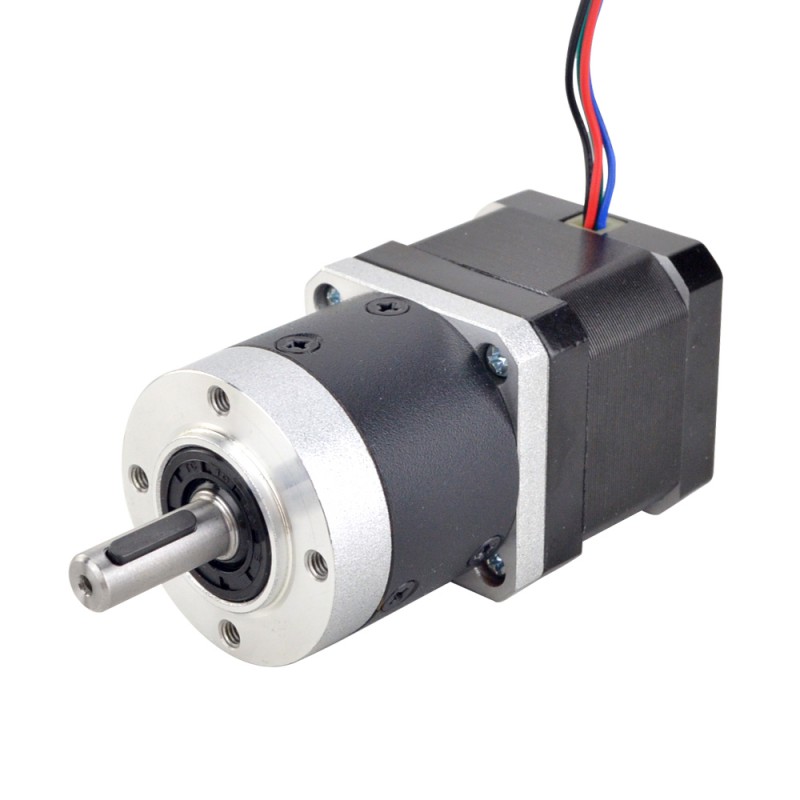

Motoréducteur pas à pas à double arbre Nema 17 L=39mm 0,18 degrés 39Ncm 1,68A 2,7V 10:1 réducteur planétaire
-
Manuels et Documentation:
Fiche complète:
Courbe de couple:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Motoréducteur pas à pas à double arbre Nema 17 L=39mm 0,18 degrés 39Ncm 1,68A 2,7V 10:1 réducteur planétaire
Si vous prévoyez de retirer la clé de l'arbre du moteur, veuillez nous laisser un message lors de la commande.
Spécification électrique
Numéro de pièce du fabricant: 17HS15-1684D-HG10-AR3
Type de moteur: Bipolaire pas à pas
Angle par pas: 0,18 degrés
Couple de maintien sans boîte de vitesses: 39Ncm(55oz.in)
Courant/phase: 1,68A
Résistance phase: 1,6ohms
Tension: 2,7V
Inductance de Phase: 3,2mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
Type de boîte à engrenages: planétaire
Rapport de réduction: 10 : 1
Efficacité: 85%
Contrecoup: <=0,8 degrés
Couple maximal autorisé: 3,5Nm(495,6oz.in)
Couple admissible au moment: 6Nm(849,7oz.in)
Charge radiale maximale: 100N
Température ambiante: -10 - 90℃
Classe d'isolation: B
Bruit: <=50 dB
Durée de vie: 20000 h
Spécifications physiques
Dimension de la bride: 42 x 42mm
Longueur du moteur: 39mm
Longueur de la boîte de vitesses: 41mm
Diamètre de l'arbre avant: Φ8mm
Longueur de l'arbre avant: 23,5mm
Diamètre de l'arbre arrière:Φ5mm
Longueur de l'arbre arrière: 9,5mm
Longueur de Key Way: 14mm
Nombre de câble: 4
Longueur de câble: 320mm
Poids: 680g
Connexion
| A+ | A- | B+ | B- |
| Noir | Vert | Rouge | Bleu |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Inductance de Phase(mH) | 3,2 |
| Résistance de Phase(ohm) | 1,6 |
| Courant (A) | 1,68 |
| Couple de maintien sans boîte de vitesses (N.m) | 0,39 |
| Spécification physique | |
| Longueur du moteur(mm) | 80 |
| Taille du cadre(mm) | Nema 17 (42 x 42) |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 23,5 |
| Arbre simple/double arbre | Double arbre |
| Poids(g) | 680 |
| Type de boîte de vitesses | Planétaire de précision |
| Rapport de réduction | 10 |
| Contrecoup | <=0,8 degrés |
| Type d'arbre de sortie | Key-way |
| Indice IP | 40 |
