Moteur pas à pas linéaire externe Nema 17 1,8 degrés 26Ncm 12V 0,4A distance de voyage 32mm plomb 8mm

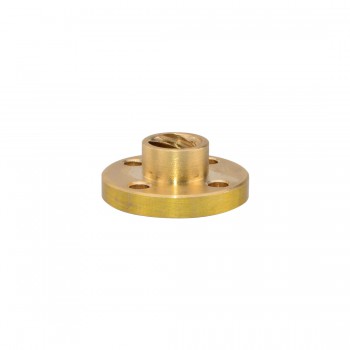

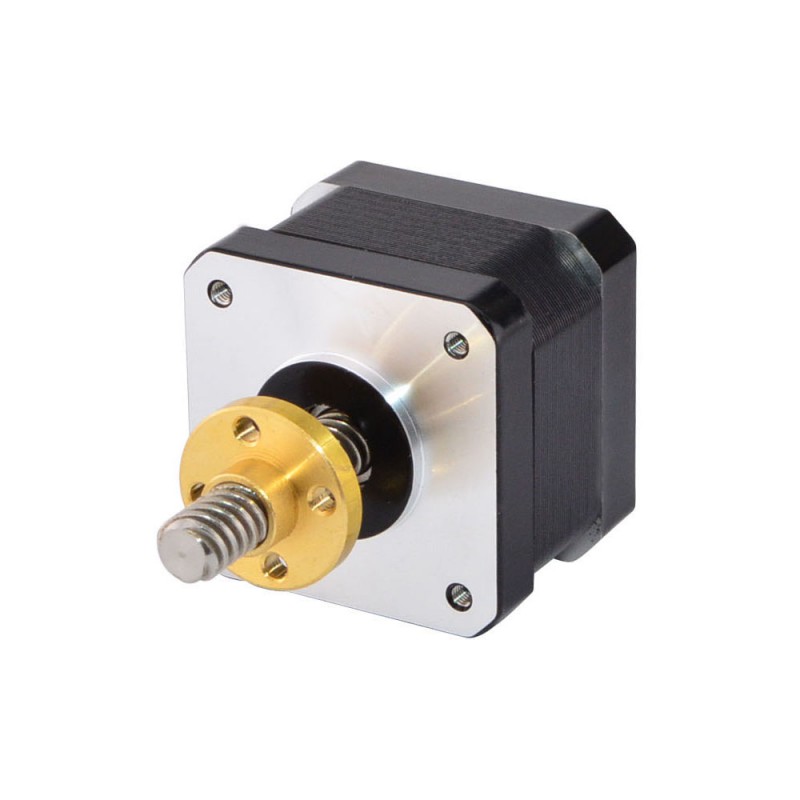

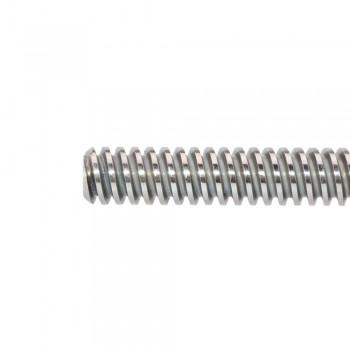

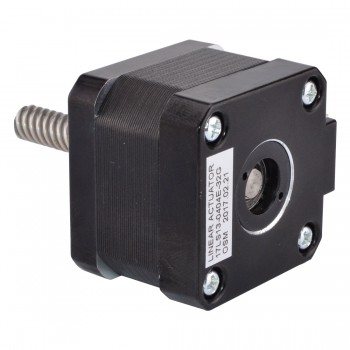

Ce modèle est un moteur pas à pas linéaire économique, la partie moteur est un moteur pas à pas Nema 17 de 34 mm, 1,8 degrés, 0,4 A. Il a été intégré avec une tige filetée Tr8x8 de 32 mm et un écrou à vis en laiton se déplace le long de la tige filetée.
Spécification électrique
Numéro de pièce du fabricant: 17E13S0404MB-032RB(17LS13-0404E-32G)
Type de moteur: Moteur pas à pas linéaire external
Angle par pas: 1,8 degrés
Couple de maintien: 26Ncm(36,8oz.in)
Courant/phase: 0,4A
Résistance phase: 30ohms
Tension: 12V
Inductance de Phase: 37mH ± 20%(1KHz)
Spécification physique
Dimension de la bride: 42 x 42mm
Longueur du moteur: 34mm
Longueur de la vis mère: 32mm(1,2598")
Diamètre de la vis-mère: Φ8mm(0,315")
Résolution/pas: 0,04mm(0,0015748")
Résolution/lap: 8mm(0,315")
Nombre de câble: 4
Longueur de câble: 400mm
Poids: 400g

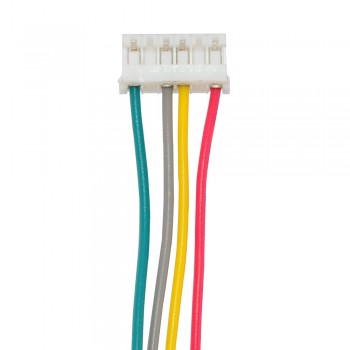

Connexion
| A+ | A- | B+ | B- |
| Rouge | Gris | Jaune | Vert |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 26 |
| Inductance de Phase(mH) | 37 |
| Résistance de Phase(ohm) | 30 |
| Courant Nominal (A) | 0,4 |
| Angle de pas (degrés) | 1,8 |
| Type de moteur linéaire | External(Acme) |
| Couple de maintien (oz.in) | 36,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 34 |
| Taille du cadre(mm) | Nema 17 (42 x 42) |
| Longueur de câble(mm) | 400 |
| Diamètre de la vis mère(mm) | 8 |
| Longueur de la vis mère(mm) | 32 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 8 |
| Résolution/pas (mm) | 0,04 |
| Type de produit | Moteur pas à pas linéaire |
| Indice IP | 40 |
