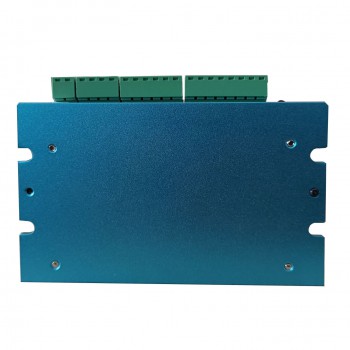

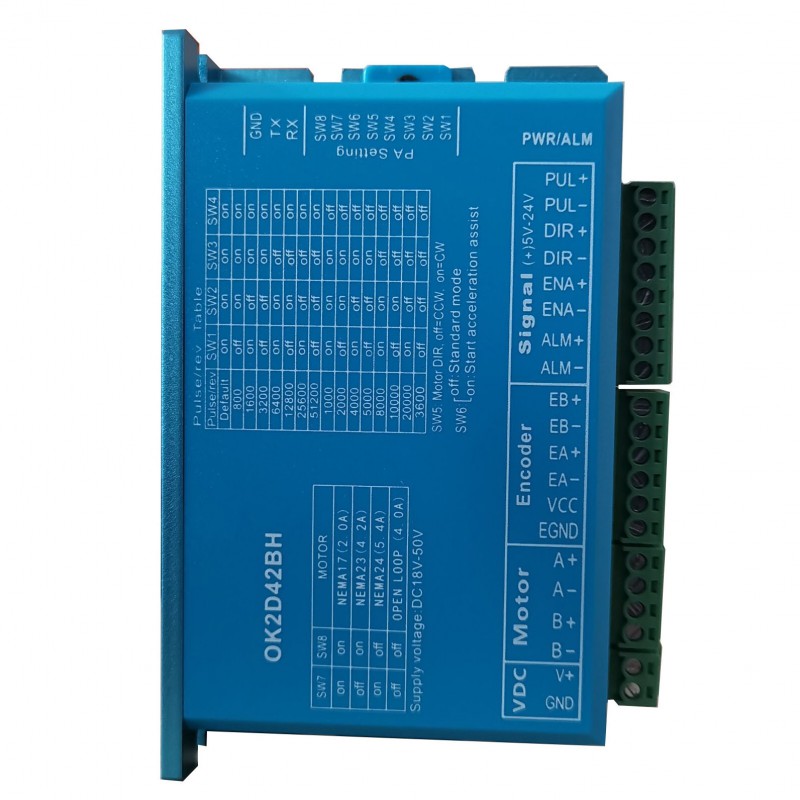

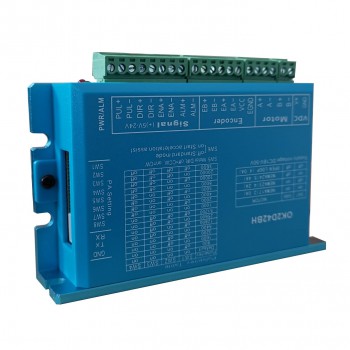

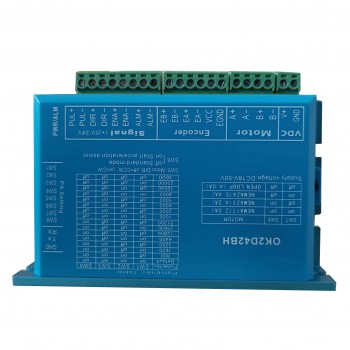

Driver pas à pas en boucle fermée OK2D42BH 0~5,6A 18~70VDC pour moteur pas à pas Nema 17, Nema 23, Nema 24

Driver pas à pas en boucle fermée OK2D42BH 0~5,6A 18~70VDC pour moteur pas à pas Nema 17, Nema 23, Nema 24

Caractéristiques:

Boucle fermée, élimine la perte de synchronisation

Plage de fonctionnement plus large - couple et vitesse plus élevés

Échauffement du moteur réduit et plus efficace

Pas besoin d'une marge de couple élevée

Pas de réglage et toujours stable

Réponse rapide, pas de retard et presque pas de temps de stabilisation

Couple élevé au démarrage et à faible vitesse, rigidité élevée à l'arrêt

Paramètres de performance :

Adoption d'une nouvelle puce DSP double cœur dédiée au contrôle du moteur 32 bits ;

Adoption d'algorithmes avancés de contrôle en boucle fermée du courant vectoriel et de la vitesse et de la position ;

Le rapport courant statique et courant dynamique peut être réglé automatiquement ;

Le moteur est livré avec un encodeur haute précision de 1 000 lignes ;

Entrée de signal différentiel isolée par optocoupleur ;

La fréquence de réponse impulsionnelle peut atteindre jusqu'à 300 KHZ ;

Subdivisé en 16 réglages (200~51200) pour répondre aux exigences de la plupart des clients ;

Il dispose de plusieurs fonctions de protection telles que la surintensité, la surtension, la survitesse, la surchauffe et l'erreur de suivi excessive.

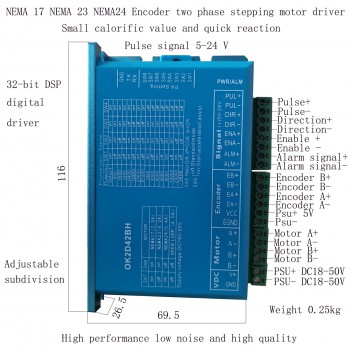

Spécification:

Modèle:OK2D42BH

Courant de sortie maximal : 0 à 5,6 A

Tension d'entrée: +18~70VCC (Typique 36VCC)

Courant du signal logique : 7 à 16 mA (Typique 10mA)

Fréquence d'entrée d'impulsion : 0 à 200 kHz

Micropas (pas/tour) : 400 à 51 200 ppr

Courant du codeur : 50 mA

Résistance d'isolement : 500 MΩ

Poids:580g

Environnement de fonctionnement et autres spécifications :

Refroidissement : refroidissement naturel ou refroidissement forcé

Environnement : éviter la poussière, le brouillard d'huile et les gaz corrosifs

Température ambiante : 0 °C à 50 °C

Humidité : < 80 % HR (sans condensation, sans givrage)

Température de fonctionnement : 70 °C MAX

Vibration : 5,9 m/s2 Max

Température de stockage : -20 °C à +80 °C
