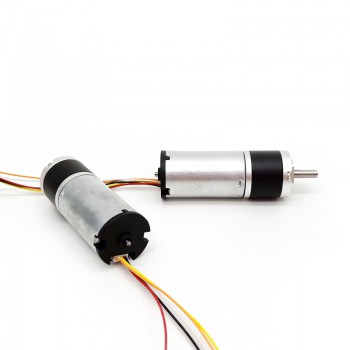

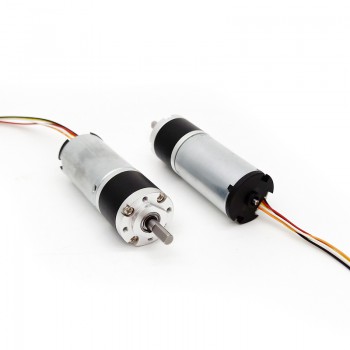

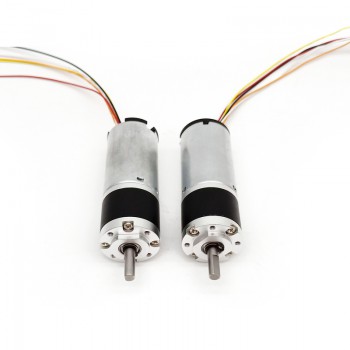

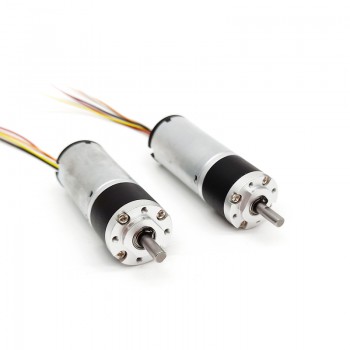

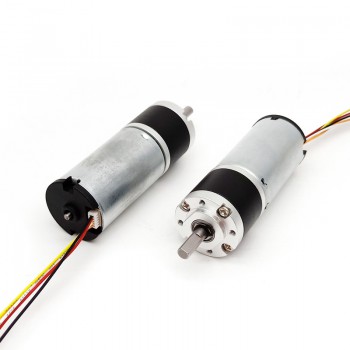

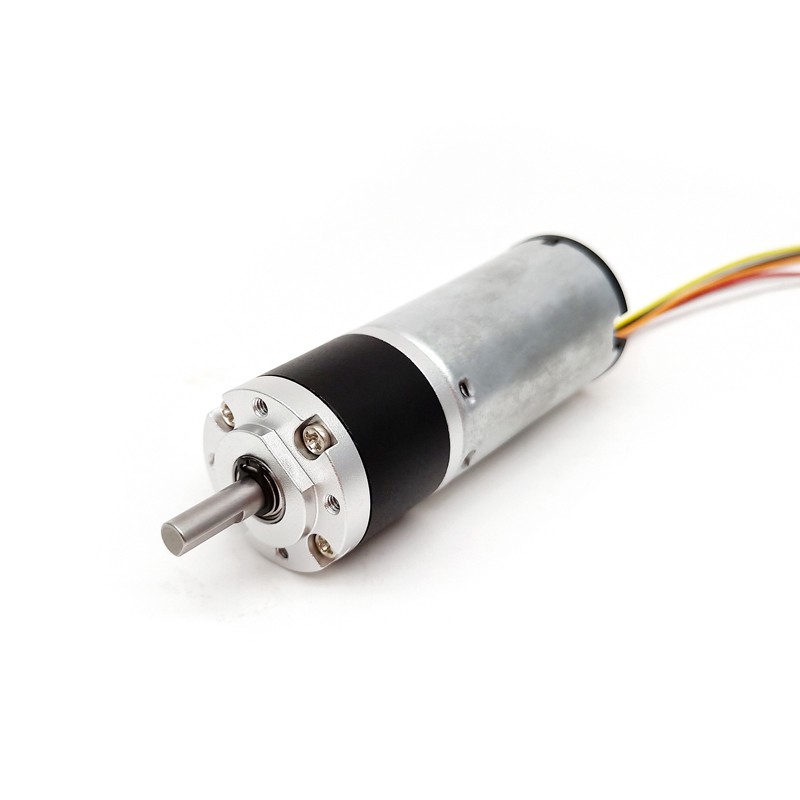

2 Pièces Φ22mm 12V/24V Motoréducteur bldc MP22-TEC2238 3,0kg.cm 3W CW/CCW avec réducteur planétaire
Caractéristiques:
Moteur à engrenages à courant continu de petite taille, offrant une faible vitesse et un couple élevé.
Moteur à engrenages de 22 mm, fournit un couple de 0.8 Nm et offre une fiabilité accrue.
Convient aux applications nécessitant un petit diamètre, un faible bruit et un couple élevé.
Rapports de réduction disponibles : 4, 4,75, 16,19, 22,6, 64, 76, 90, 107, 172, 224, 256, 304, 361, 428,7, 509, 1024.

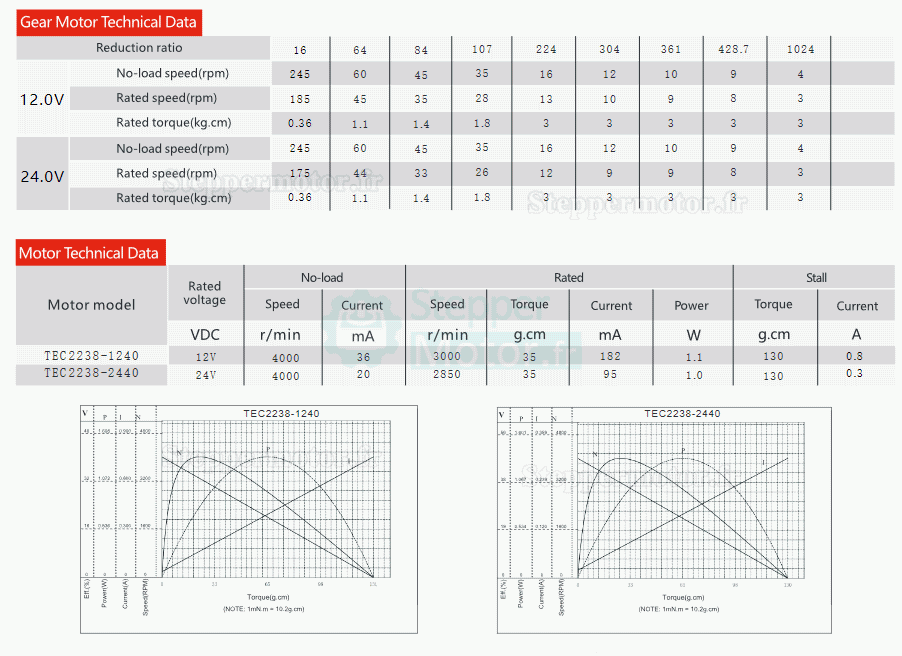

Spécifications électriques:
Numéro de pièce du fabricant:GMP22-TEC2238
Tension nominale:12 / 24VCC
Couple nominal:3,0kg.cm
Couple de tolérance momentané max.:5,0kg.cm
Courant nominal:182mA(12V) / 95mA (24V)
Motor Rated Speed w/o Gearbox:3000 tr/min (12V) / 2850 tr/min (24V)
Vitesse nominale avec réducteur: 3-185 tr/min
No load speed w/ Gearbox:4-245 tr/min
Courant à vide:36mA(12V) / 20mA(24V)
Puissance de sortie:1,1W(12V) / 1,0W(24)
Type de boîte de vitesses:Réducteurs planétaires
Sens de rotation:CW/CCW
Contrôle:PWM
Pilote : interne / externe
Type de moteur:Brushless
Encodeur:1-1024ppr
Efficacité:65%
Bruit:30cm.40-50DB;

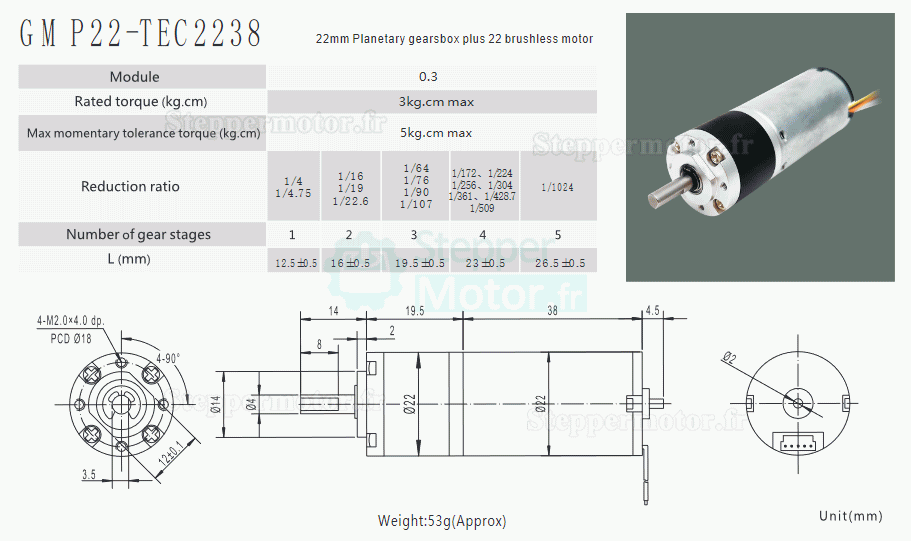

Spécifications physiques:
Taille du moteur:22*38mm
Diamètre du moteur:22mm
Taille de la boîte de vitesses:22*12,5mm/ 22*16mm/ 22*19,5mm / 22*23mm / 22*26,5mm
Longueur du moteur: 38mm + Gearbox
Longueur de l'arbre:12mm
Longueur de D-cut: 8mm
Diamètre de l'arbre:4mm
Poids:53g;
| Spécification électrique | |
|---|---|
| Puissance nominale (W) | 1 / 1.1 |
| Tension nominale (V) | 12 / 24 |
| Courant Nominal (A) | 0.182 / 0.095 |
| Couple nominal (kg.cm) | 3 |
| Vitesse nominale (tr/min) | 3-185 |
| Spécification physique | |
| Longueur du moteur(mm) | 38+réducteurs |
| Taille du cadre(mm) | Φ20 |
| Diamètre de l'arbre(mm) | 4 |
| Longueur d'arbre(mm) | 0.2 |
| Poids(g) | 53 |
| Rapport de réduction | 19:1 / 22.6:1 / 428.7:1 / 361:1 / 1024:1 / 304:1 / 256:1 / 224:1 / 172:1 / 107:1 / 90:1 / 76:1 / 64:1 / 4:1 / 4.75:1 / 0.0005 / 509:1 |
| Longueur de la boîte de vitesses (mm) | 12.5 / 19.5 / 23 / 26.5 / 16 |
| Type d'arbre | D-Cut |
| Arbre simple/double arbre | Arbre unique |
| Type de boîte de vitesses | réducteur planétaire |
