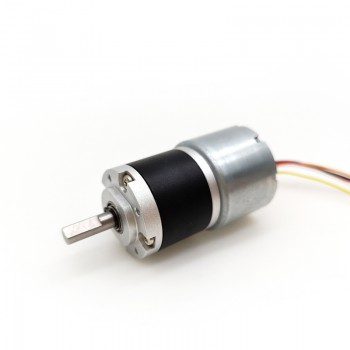

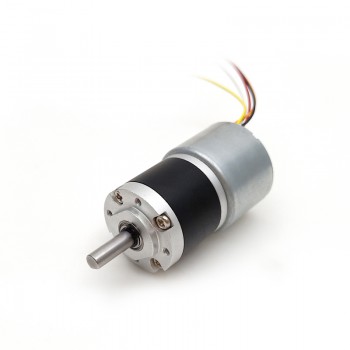

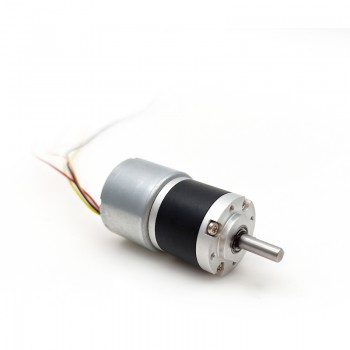

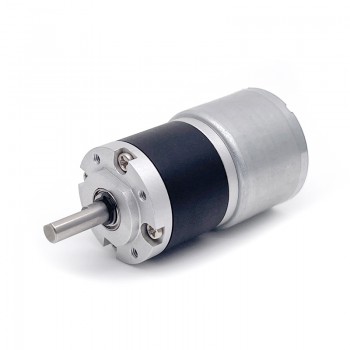

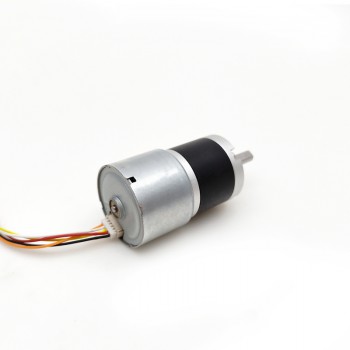

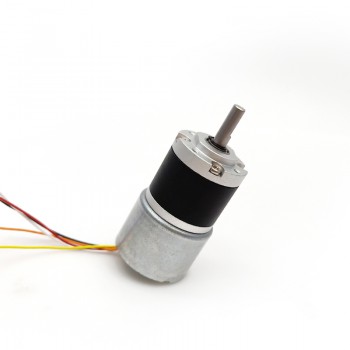

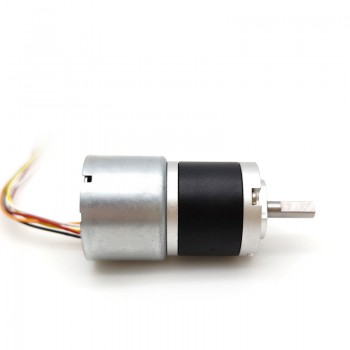

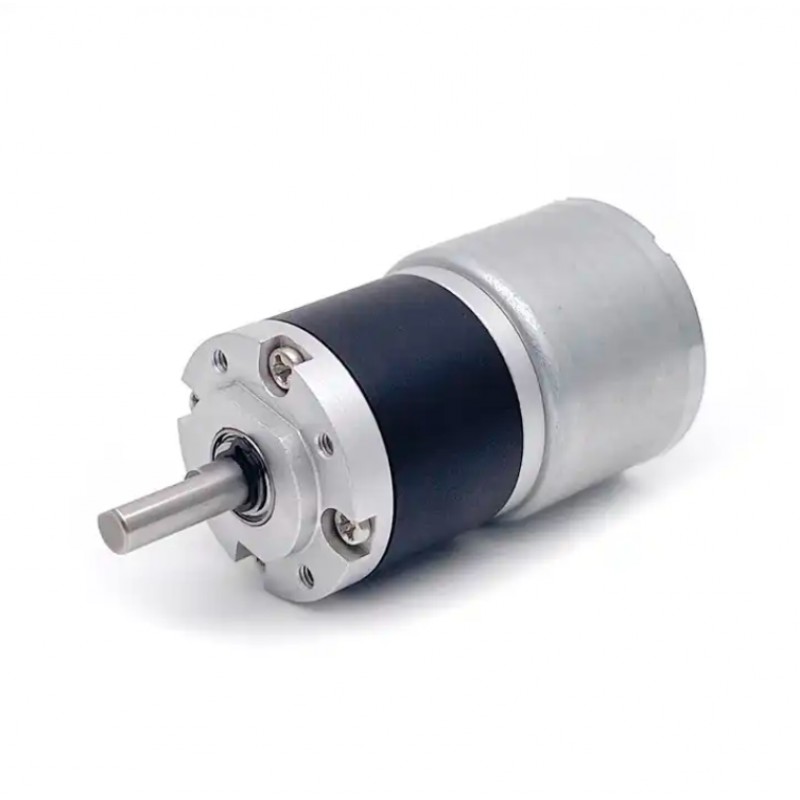

2 Pièces Φ22mm 12V/24V Motoréducteur bldc GMP22-TEC2418 3,0kg.cm 1,54w avec réducteur planétaire
Caractéristiques:
Moteur à engrenages à courant continu de petite taille, offrant une faible vitesse et un couple élevé.
Moteur à engrenages de 22 mm, fournit un couple de 0.8 Nm et offre une fiabilité accrue.
Convient aux applications nécessitant un petit diamètre, un faible bruit et un couple élevé.
Rapports de réduction disponibles : 4, 4,75, 16,19, 22,6, 64, 76, 90, 107, 172, 224, 256, 304, 361, 428,7, 509, 1024.

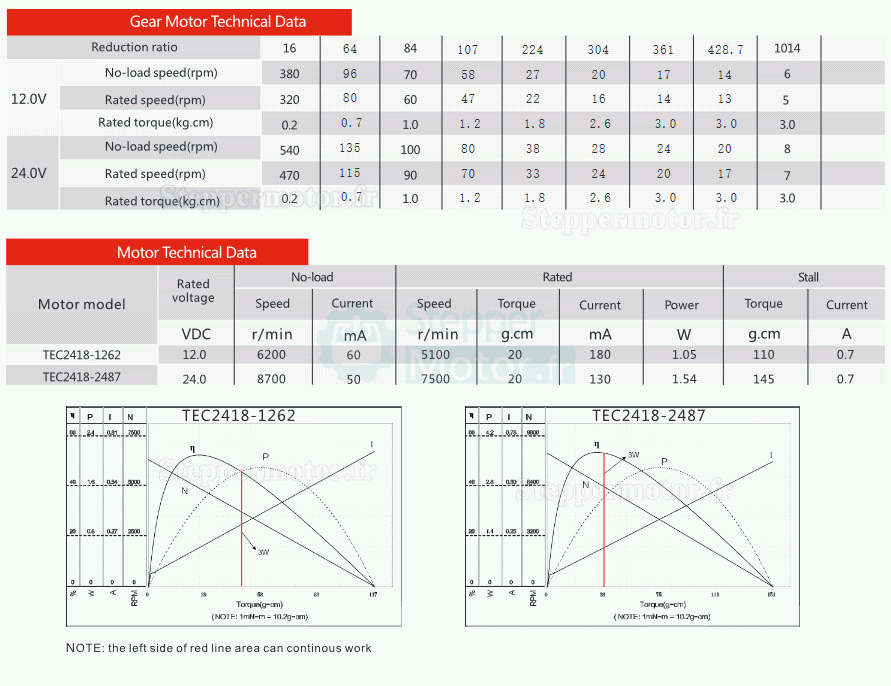

Spécifications électriques:
Numéro de pièce du fabricant:GMP22-TEC2418
Tension nominale:12VCC / 24VCC
Couple de tolérance momentané max.:6,0kg.cm
Couple nominal:3,0kg.cm
Courant nominal:180mA(12V) / 130mA(24V)
Vitesse à vide sans réducteur: 6200 tr/min (12V) / 8700 tr/min (24V)
Vitesse nominale sans réducteur: 5100 tr/min (12V) / 7500 tr/min (24V)
Vitesse à vide avec réducteur: 6-540 tr/min
Vitesse nominale avec réducteur:5-470 tr/min
Puissance nominale:1,05W(12V) / 1,54W(24V)
Type de boîte de vitesses:Réducteurs planétaires
Sens de rotation:CW/CCW
Contrôle:PWM
Driver:Interne / externe
Type de moteur:Brushless
Encodeur:1-1024ppr
Efficacité: 65%
Bruit:30cm.40-50DB

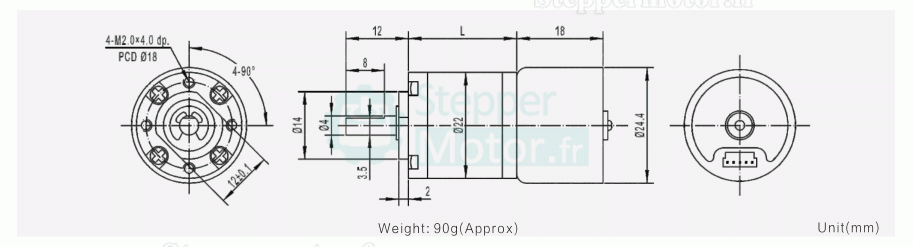

Spécifications physiques:
Taille du moteur:24,4*18mm
Diamètre du moteur:24,4mm
Diamètre du réducteur:22mm
Longueur:18mm+Réducteur planétaire
Longueur de l'arbre:10mm
Longueur de D-cut: 8mm
Diamètre de l'arbre:4mm
Poids:90g;
| Spécification électrique | |
|---|---|
| Vitesse nominale (tr/min) | 5-470 |
| Couple nominal (kg.cm) | 3 |
| Courant Nominal (A) | 0.18 / 0.13 |
| Tension nominale (V) | 24 / 12 |
| Puissance nominale (W) | 1.54 / 1.05 |

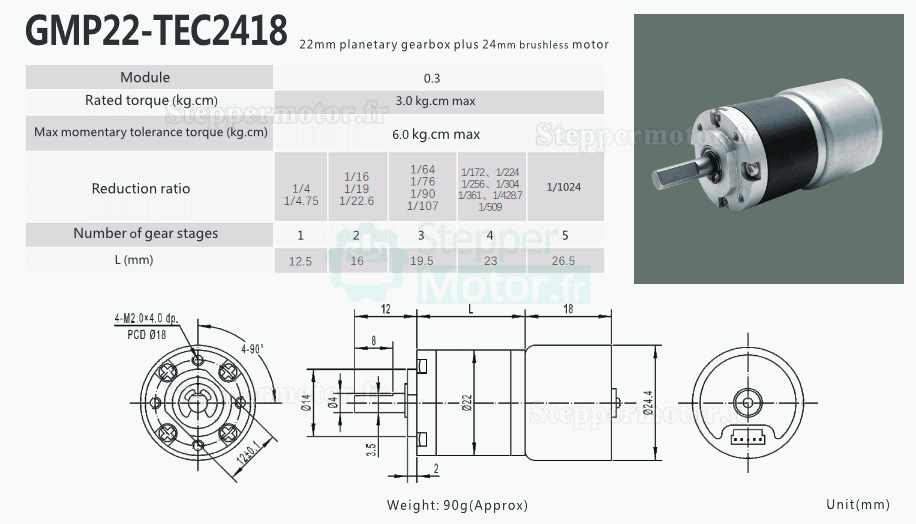

| Spécification physique | |
| Rapport de réduction | 256:1 / 4.75:1 / 4:1 / 224:1 / 172:1 / 107:1 / 90:1 / 76:1 / 20 / 22.6:1 / 19:1 / 16:1 / 1024:1 / 720:1 / 428.7:1 / 304:1 / 361:1 |
| Arbre simple/double arbre | Arbre unique |
| Type d'arbre | D-Cut |
| Longueur d'arbre(mm) | 10 |
| Diamètre de l'arbre(mm) | 4 |
| Taille du cadre(mm) | Φ42 |
| Longueur du moteur(mm) | 0.18 |
| Type de boîte de vitesses | 0.8 |
| Longueur de la boîte de vitesses (mm) | 26.5 / 23 / 19.5 / 16 / 12.5 |
| Poids(g) | 90 |
