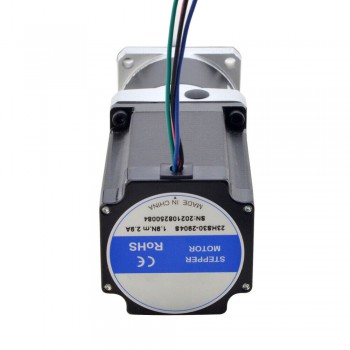

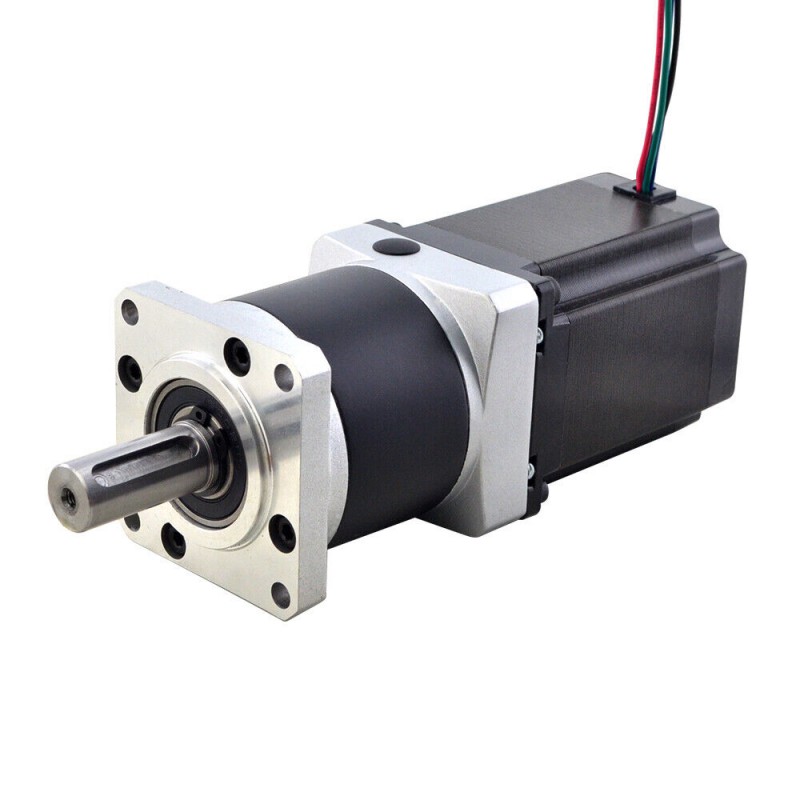

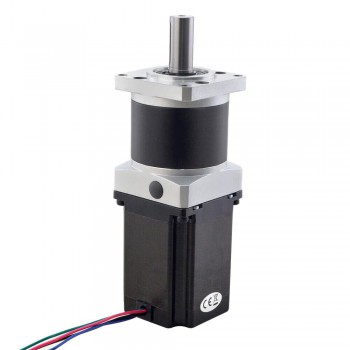

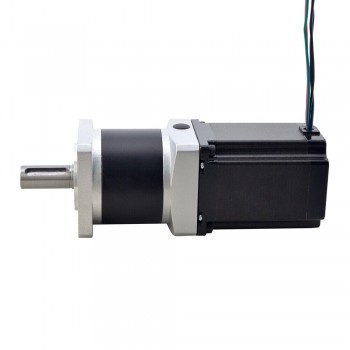

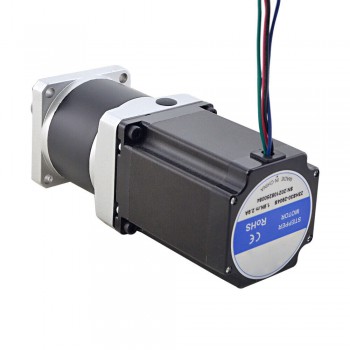

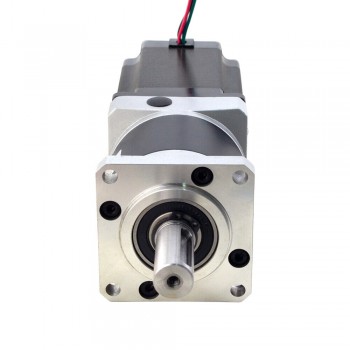

Motoréducteur pas à pas Nema 23 avec arbre de sortie de réducteur planétaire 10:1/20:1/50:1, rainure de clavette Φ14 mm

Motoréducteur pas à pas Nema 23 avec arbre de sortie de réducteur planétaire 10:1/20:1/50:1, rainure de clavette Φ14 mm

Rapport 10:1

Spécifications électriques:

Numéro du modèle: 23HS30-2904S-MG10

Type de moteur: Moteur pas à pas bipolaire

Couple de maintien sans boîte de vitesses: 1,89Nm(267,65oz.in)

Courant nominal/phase: 3,0A

Résistance de phase: 1,13ohms

Inductance: 4,8mH±20%(1KHz)

Spécifications de la boîte de vitesses

Type de boîte de vitesses: Réducteur planétaire de haute précision

Rapport: 10:1

Efficacité: 90%

Contrecoup à vide:<=30deg

Couple max, admissible: 15Nm(132,76lb-in))

Bruit: <=60dB

Indice d'étanchéité: IP54

Durée de vie: 20000 heures

Spécifications physiques

Dimension de la bride: 57 x 57mm

Longueur du moteur: 76,5mm

Longueur de la boîte de vitesses: 55,5mm

Type d'arbre de sortie: Chemin de clé

Diamètre de l'arbre de sortie: Φ14mm

Longueur de l'arbre de sortie: 34mm

Rapport 20:1

Spécifications électriques:

Numéro du modèle: 23HS30-2904S-MG20

Type de moteur: Moteur pas à pas bipolaire

Couple de maintien sans boîte de vitesses: 1,89Nm(267,65oz.in)

Courant nominal/phase: 2,9A

Résistance de phase: 1,13ohms

Inductance: 4,8mH±20%(1KHz)

Spécifications de la boîte de vitesses

Type de boîte de vitesses: Réducteur planétaire de haute précision

Rapport: 20:1

Efficacité: 90%

Contrecoup à vide:<=50arcmin

Couple max, admissible: 25Nm(265,52lb-in)

Bruit: <=60dB

Indice d'étanchéité: IP54

Durée de vie: 20000 heures

Spécifications physiques

Dimension de la bride: 57 x 57mm

Longueur du moteur: 76,5mm

Longueur de la boîte de vitesses: 68mm

Type d'arbre de sortie: Chemin de clé

Diamètre de l'arbre de sortie: Φ14mm

Longueur de l'arbre de sortie: 34mm

Rapport 50:1

Spécifications électriques:

Numéro du modèle: 23HS30-2904S-MG50

Type de moteur: Moteur pas à pas bipolaire

Couple de maintien sans boîte de vitesses: 1,89Nm(267,65oz.in)

Courant nominal/phase: 2,9A

Résistance de phase: 1,13ohms

Inductance: 4,8mH±20%(1KHz)

Spécifications de la boîte de vitesses

Type de boîte de vitesses: Réducteur planétaire de haute précision

Rapport: 50:1

Efficacité: 90%

Contrecoup à vide:<=50arcmin

Couple max, admissible: 20Nm(221,27lb-in)

Bruit: <=60dB

Indice d'étanchéité: IP54

Durée de vie: 20000 heures

Spécifications physiques

Dimension de la bride: 57 x 57mm

Longueur du moteur: 76,5mm

Longueur de la boîte de vitesses: 68mm

Type d'arbre de sortie: Chemin de clé

Diamètre de l'arbre de sortie: Φ14mm

Longueur de l'arbre de sortie: 34mm

Connexion
