Moteur pas à pas linéaire non-captive Nema 11 bipolaire 1,8 degrés 8,0Ncm 2,4V 0,75A plomb 4,877mm distance de voyage 150mm

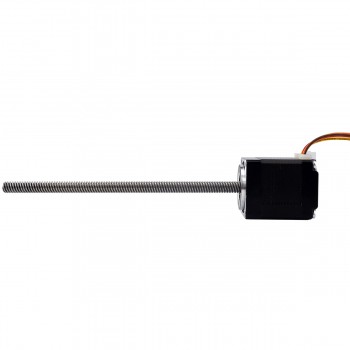

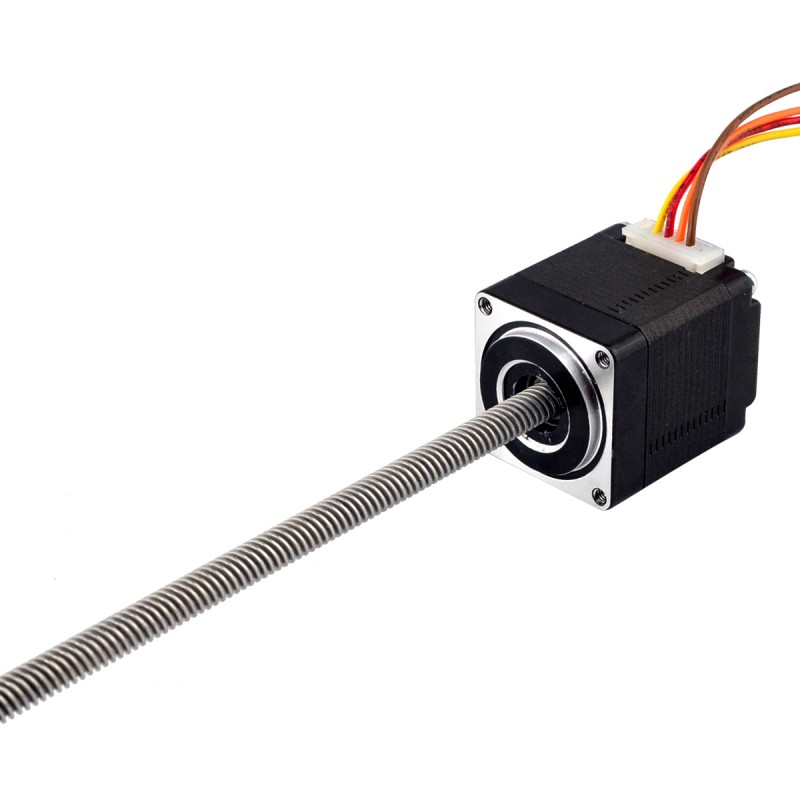

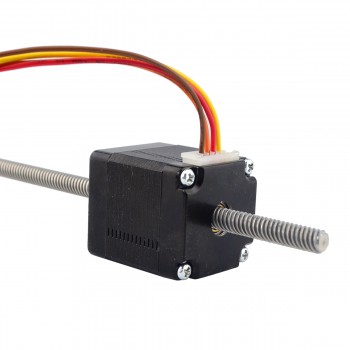

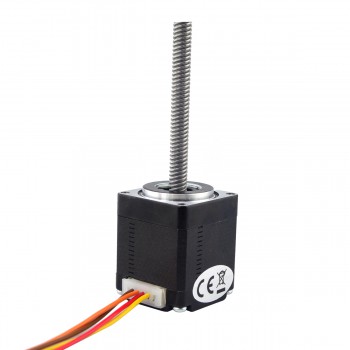

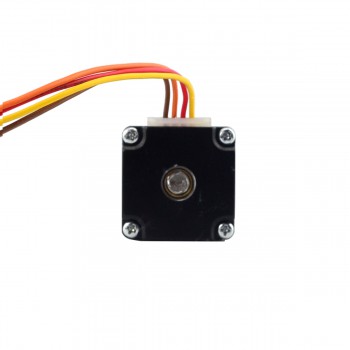

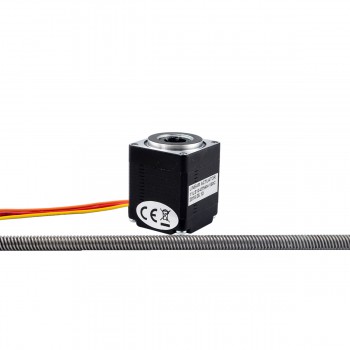

Ce modèle est un moteur pas à pas linéaire économique nommé actionneur linéaire non captif Nema 11, il était composé d'un moteur pas à pas Nema 11 de 34 mm, 1,8 degrés, 0,75 A et d'une vis linéaire Tr5,56 x 4,8768 de 150 mm de longueur.
Spécification électrique
- Numéro de pièce du fabricant: 11LS13-0754N-150C
- Type de moteur: Moteur pas à pas linéaire non captive
- Angle par pas: 1,8 degrés
- Couple de maintien: 8,0Ncm(11.1oz.in)
- Courant/phase: 0,75A
- Résistance phase: 3,2ohms
- Tension: 2,4V
- Inductance de Phase: 2,0mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 28 x 28mm
- Longueur du moteur: 34mm
- Longueur de la vis mère: 150mm（3,937"）
- Diamètre de la vis-mère: Φ5,56mm（0,2189"）
- Résolution/pas: 0,024384mm(0,00096" )
- Résolution/lap: 4,8768mm（0,192"）
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 150g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Rouge
|
Brun
|
Jaune
|
Orange
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 8 |
| Couple de maintien (oz.in) | 11,3 |
| Inductance de Phase(mH) | 2 |
| Résistance de Phase(ohm) | 3,2 |
| Courant Nominal (A) | 0,75 |
| Angle par pas(°) | 1,8 |
| Type de moteur | Non-Captive |
| Spécification physique | |
| Longueur du moteur(mm) | 34 |
| Longueur de câble(mm) | 300 |
| Diamètre de la vis mère(mm) | 5,56 |
| Longueur de la vis mère(mm) | 150 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 4,8768 |
| Résolution/pas (mm) | 0,024384 |
| Taille du cadre(mm) | Nema 11 (28 x 28) |
