Kit de servomoteur ca 400 W/600 W/750 W/1000 W + Driver 110V/220V 1,27 Nm-3,8 Nm pour systèmes CNC et PLC
- 6% de remise sur tous les produits
- Valable jusqu'au 6 janvier 2025
- Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Kit de servomoteur ca 400 W/600 W/750 W/1000 W + Driver 110V/220V 1,27 Nm-3,8 Nm pour systèmes CNC et PLC
Description :

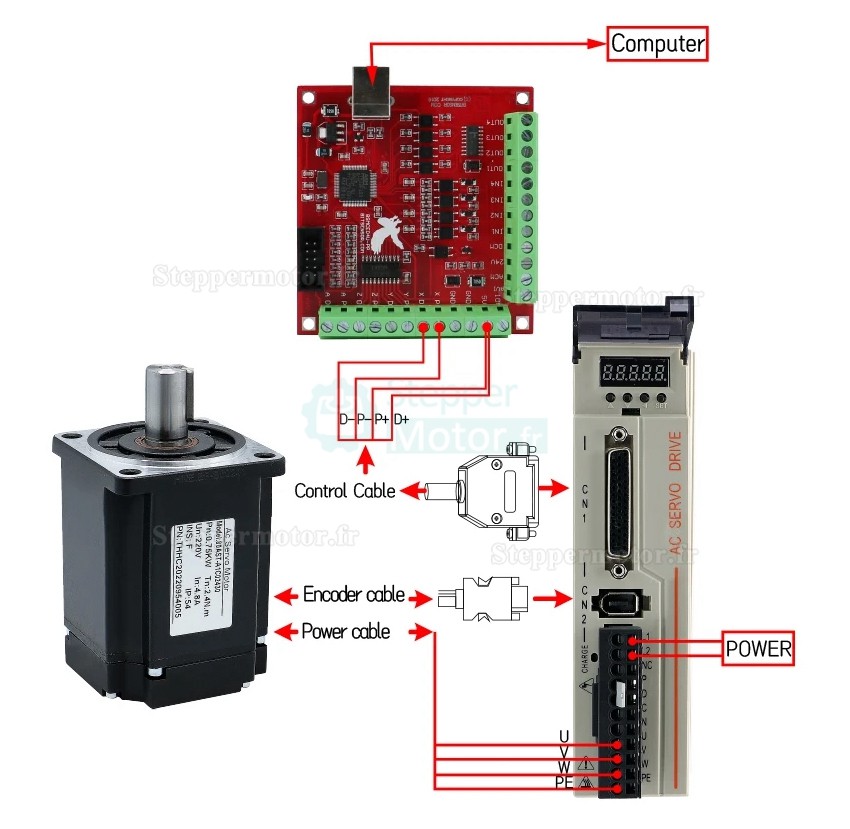

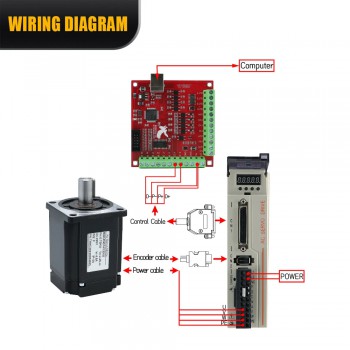

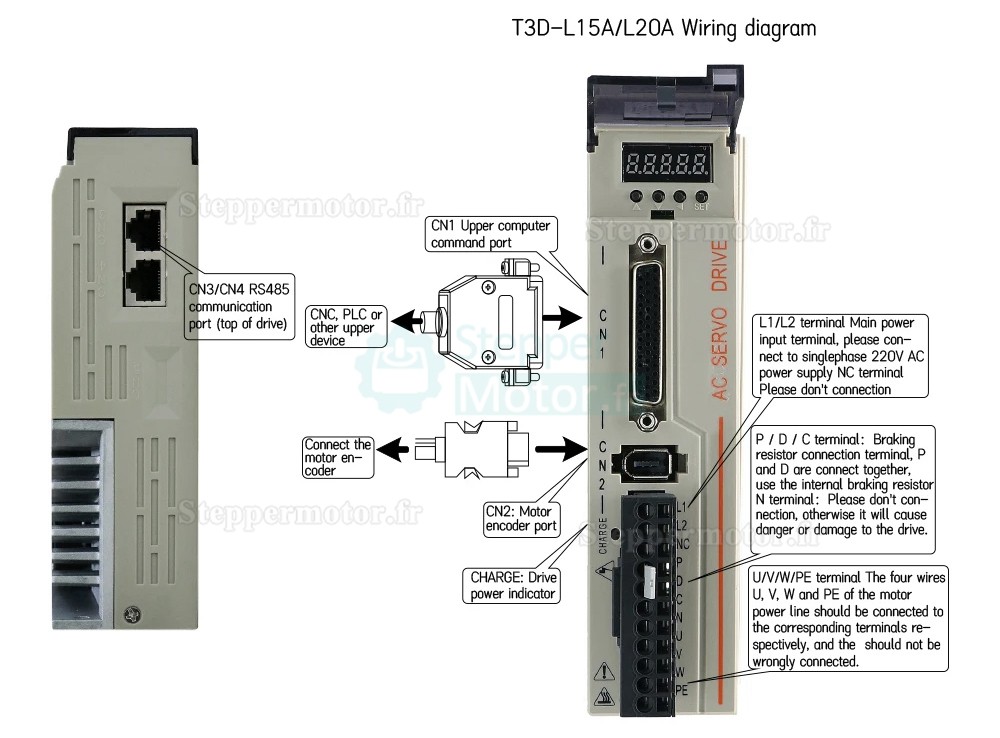

1: Prise en charge des impulsions (signal d'impulsion 5 V ou 24 V), de la quantité analogique (0-10 V), du contrôle Modbus RS485
2: Prise en charge des systèmes CNC et PLC
3: Pour se connecter à un signal d'impulsion 24 V, deux résistances 2K 1/4 W doivent être connectées en série pour P+ et D+, sinon le pilote grillera

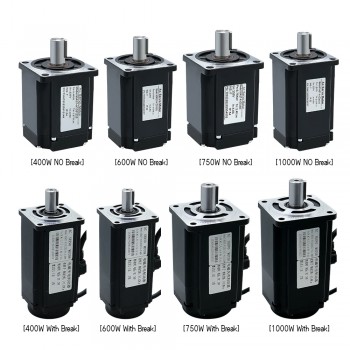

4: Le moteur avec freins doit être connecté à une alimentation externe 24 V et à un relais
Changez le paramètre de conversion de direction du moteur P-036 en 1 (sens opposé) 0 (sens positif)
Changez le paramètre P-098 en 1 (activation interne) 0 (activation externe)
Plus le paramètre du rapport de démultiplication électronique P-029 est élevé, plus la vitesse est rapide
Appuyez longuement sur le bouton de confirmation sur E-SEF pour afficher DONE enregistré avec succès. Après avoir défini tous les paramètres, éteignez et redémarrez.

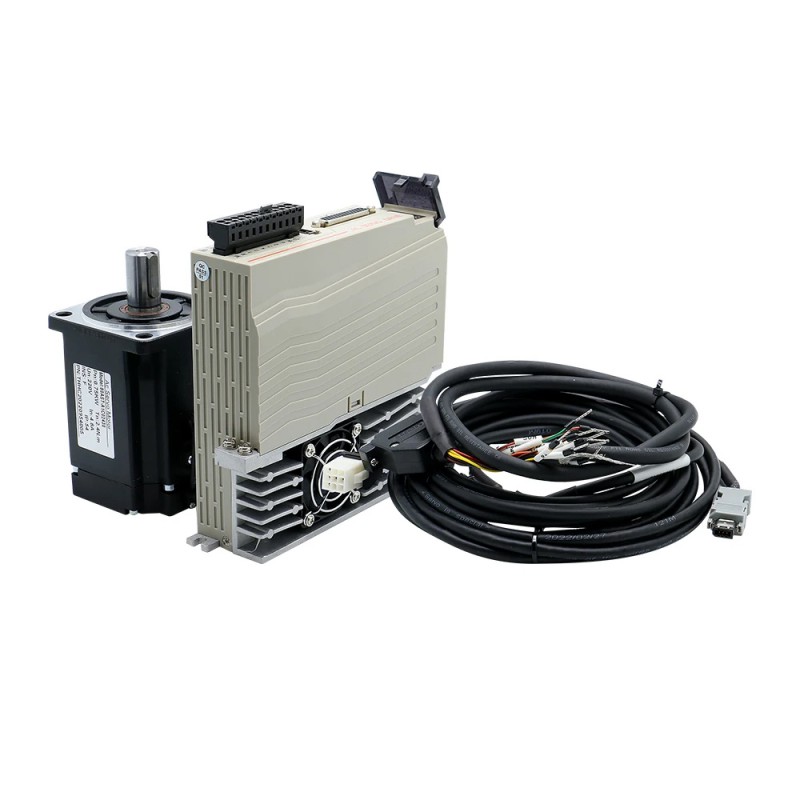

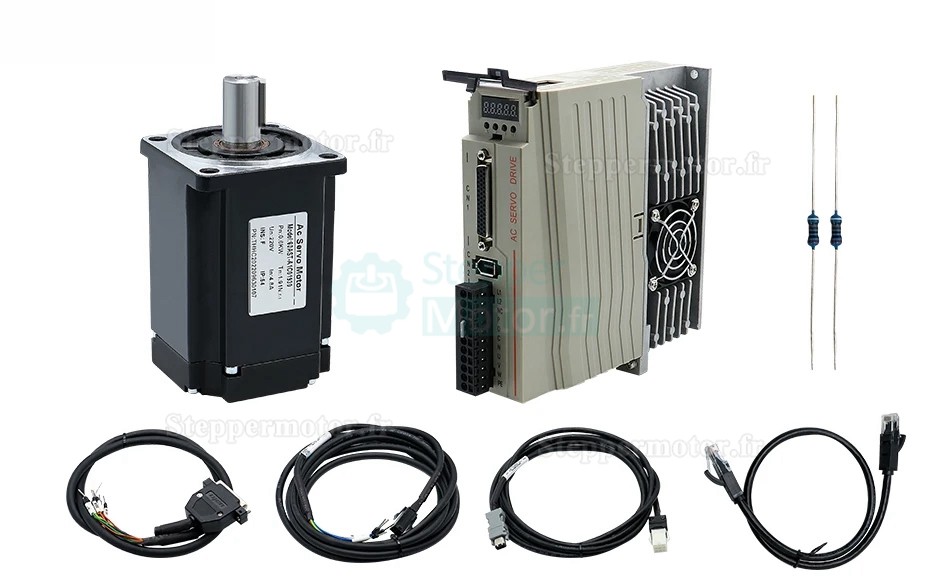

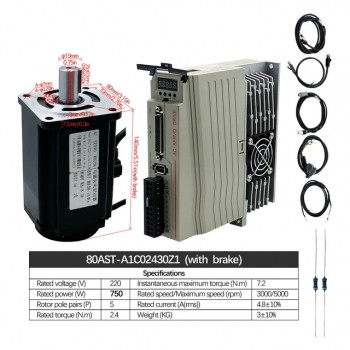

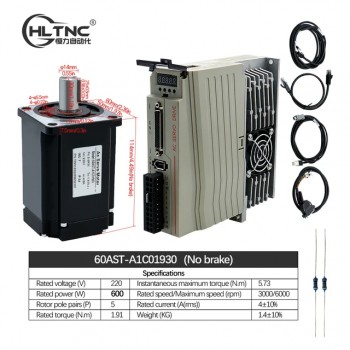

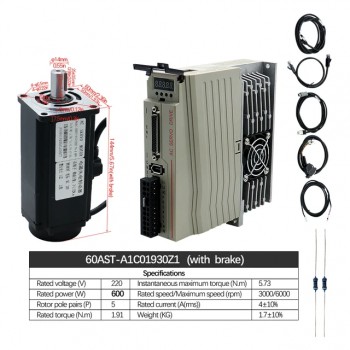

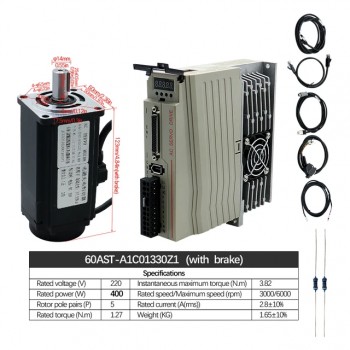

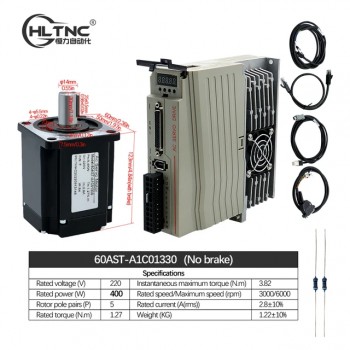

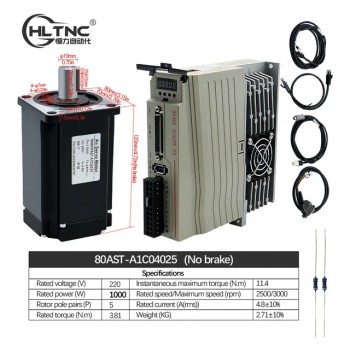

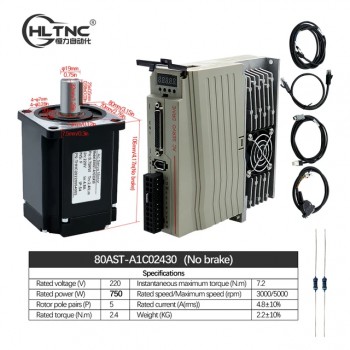

Liste de colisage:

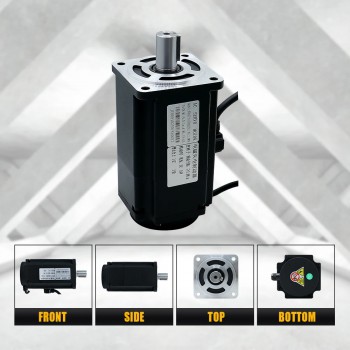

1* Servomoteur (17 bits absolus)
1* Driver CA
1* Câble d'encodeur de 3 mètres + câble d'alimentation
1* Câble de signal de commande
2* Résistance 2K 1/4W
1* Câble RS485
.jpg "Kit de servomoteur ca 400 W/600 W/750 W/1000 W + Driver 110V/220V 1,27 Nm-3,8 Nm pour systèmes CNC et PLC")
.jpg "Kit de servomoteur ca 400 W/600 W/750 W/1000 W + Driver 110V/220V 1,27 Nm-3,8 Nm pour systèmes CNC et PLC")
.jpg "Kit de servomoteur ca 400 W/600 W/750 W/1000 W + Driver 110V/220V 1,27 Nm-3,8 Nm pour systèmes CNC et PLC")
.jpg "Kit de servomoteur ca 400 W/600 W/750 W/1000 W + Driver 110V/220V 1,27 Nm-3,8 Nm pour systèmes CNC et PLC")
.jpg "Kit de servomoteur ca 400 W/600 W/750 W/1000 W + Driver 110V/220V 1,27 Nm-3,8 Nm pour systèmes CNC et PLC")

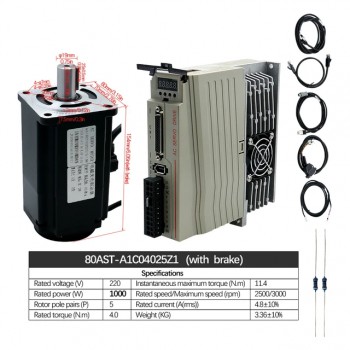

| Spécifications techniques | ||||
| Tension nominale (V) | 220 | 220 | 220 | 220 |
| Puissance nominale (W) | 400 | 600 | 750 | 1000 |
| Paires de pôles du rotor (P) | 5 | 5 | 5 | 5 |
| Couple nominal (Nm) | 1,27 | 1,91 | 2,4 | 3,8 |
| Couple max instantané (Nm) | 3,82 | 5,73 | 7,2 | 11,4 |
| Vitesse nominale / Vitesse maximale (tr/min) | 3000/6000 | 3000/6000 | 3000/5000 | 2500/3000 |
| Courant nominal (A) | 2,8±10% | 4±10% | 4,8±10% | |
| Courant max instantané (A) | 8,4±10% | 12±10% | 14,4±10% | |
| Coefficient de moment (Nm/A) | 0,42±10% | 0,54±10% | 0,5±10% | 0,93±10% |
| Coefficient de force contre-électromotrice (X10 V/tr/min) | 27,5±10% | 32,5±% | 33,2±10% | 56±10% |
| Résistance (Ω) | 3±10% (20℃) | 3,2± 10%（20 ℃) | 1,6 ± 10%（20 ℃) | 3±10%（20℃) |
| Inductance (mH) | 7,8±20% (20℃) | 8,4±20% (20℃) | 9,5±20% （20℃) | 19±20% (20℃) |
| Moment d'inertie (X10V/rpm) | 0,68 [0,73] ± 10% | 0,82[1,7] ± 10% | 1,72 [1,77]± 10% | 2,4[2,45]±10% |
| Charge radiale maximale (N) | 245 | 392 | ||
| Charge axiale maximale (N) | 74 | 147 | ||
| Poids (KG) | 1,22 [1,65]± 10% | 1,4[1,7]±10% | 2,2[3]±10% | 2,71[3,36]±10% |
| Résolution de l'encodeur | 10000ppr | |||
| Structure de protection | IP65 | |||
| Classe d'isolation | F | |||
| Résistance d'isolement | Plus de 20 mΩ CC500V | |||
| Isolation Tension de tenue | CA 1500V 1 minute | |||
| Niveau de vibration | Classé A pour le fonctionnement | |||
| Faire demi-tour | Commande de virage vers l'avant, vue du côté de la charge, dans le sens inverse des aiguilles d'une montre (CCW) | |||
| Alentours | Température -20℃ ~ 40 ℃, Humidité 20% ~ 80% RH ( Pas de condensation ) , altitude inférieure à 1000 | |||
| Température - 20℃ ~ 60℃, (no freezing) Humidité 20% ~ 80% RH (no condensation) | ||||
| Résistance aux chocs | 98m/S ² | |||
| Résistance aux vibrations | 49m/S ² | |||

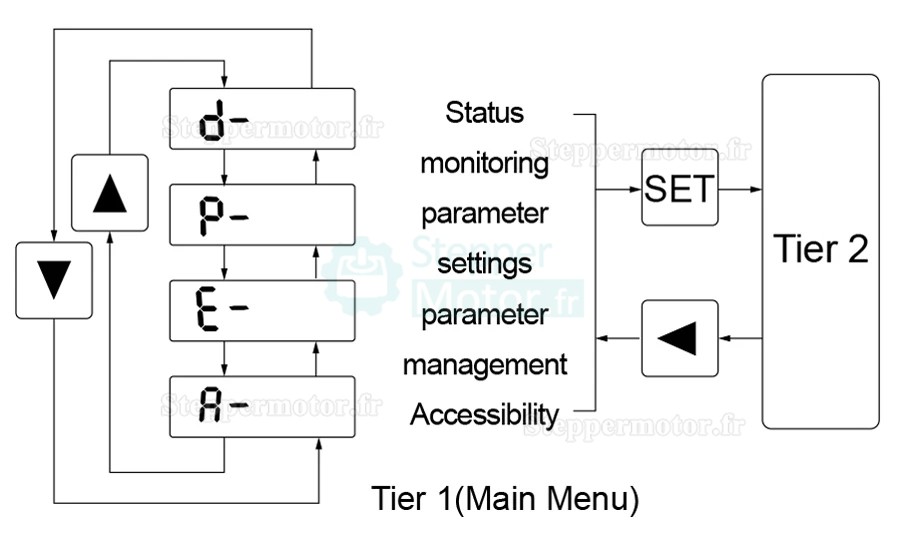

| Symbol | Nom | Function |
| POW | Power Light (none) |
The decimal point of the second digital bube from the left lights up to indicate that the servo is under voltage |
| RUN | Runing light (none) |
The decinal point of the first digital tube from the left lights up to indicate that the servo is enabled |
| ▲ | Add key | Increase the serial number of value, long press has repeat effect |
| ▼ | Decrease Key | Decrease the serial number of value,long preass haas repeat effect |
| ◀ | Exit Key | Menu exit, operation cancelled, |
| SET | Enter | Menu Entry,parameter modification confirmation or operation confirmation |
Set After Power on:
Find P-098 and change it to 1
Find the E-SEF, press and hold the confirmation key until it shows DONE. then the parameters has been saved successfully. After all parameters are set, power off and restart.
Common parameters:
P-036 is changed to 1 (reverse direction) 0 (positive direction) motor direction conversion parameter. The default is 1 reverse direction
P-029 (electronic gear ratio numerator) is 1 by default, the higher the value, the faster the speed
(The above parameters are general setting parameters. If you need to modify other parameters, please refer to the manual or contact the technical/sales personnel)
The following parameters are rigid adjustment parameters. No adjustment is needed if the equipment is OK
P-005 (Speed ring rigidity)
P-009 (Position ring rigidity)
P-006 (generally, the maximum setting is about 100)
P-019 (generally, the maximum setting is about 300)
| Spécification du servomoteur | |
|---|---|
| Puissance nominale (W) | 400 / 600 / 750 / 1000 |
| Tension d'entrée (V) | 220 |
| Vitesse nominale (tr/min) | 3000 / 2500 |
| Couple nominal (Nm) | 1.27 / 1.91 / 2.4 / 3.8 |
| Vitesse de pointe (tr/min) | 3.82 |
| Couple maximal (Nm) | 5.73 / 7.2 / 11.4 |
| Avec frein | Oui |

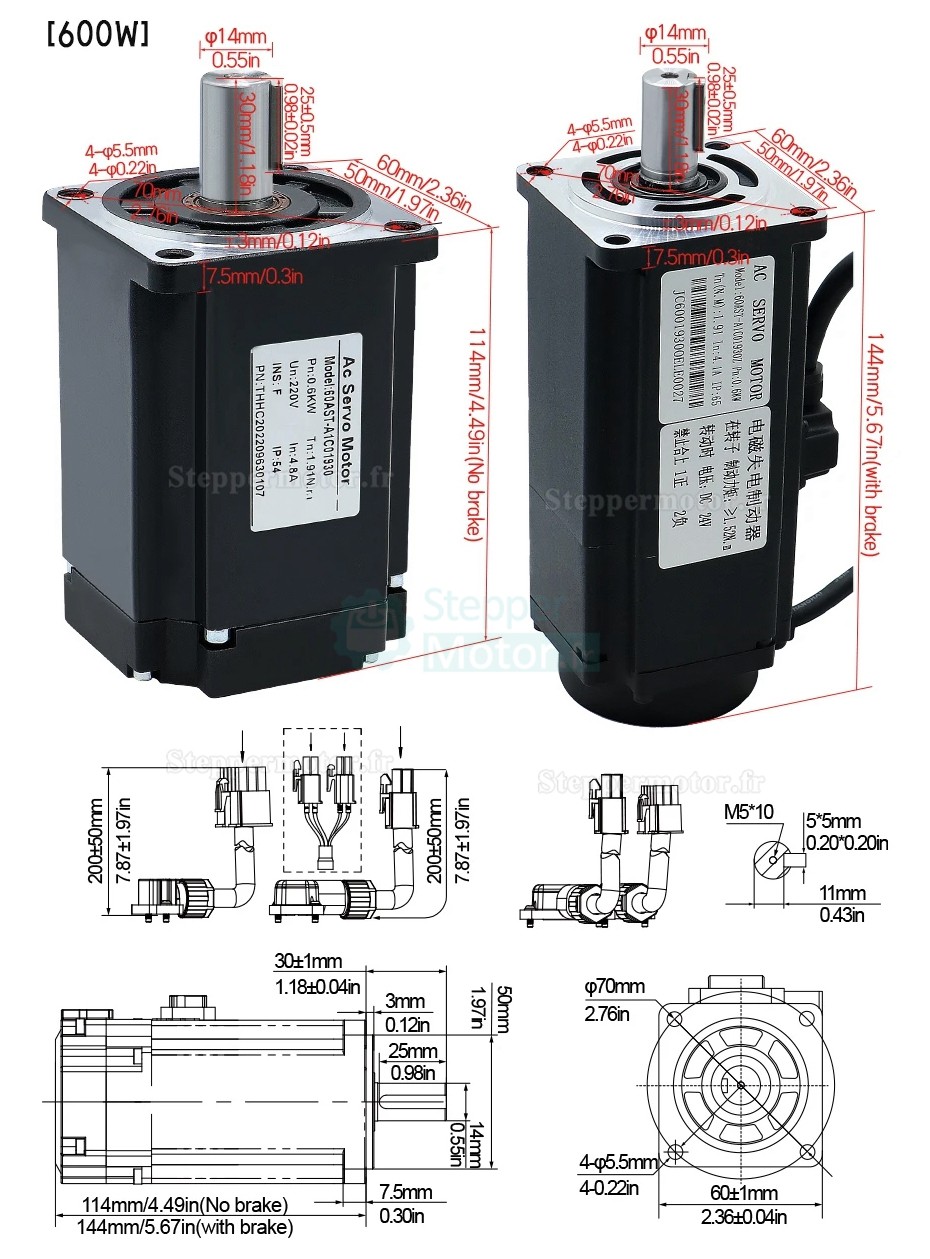

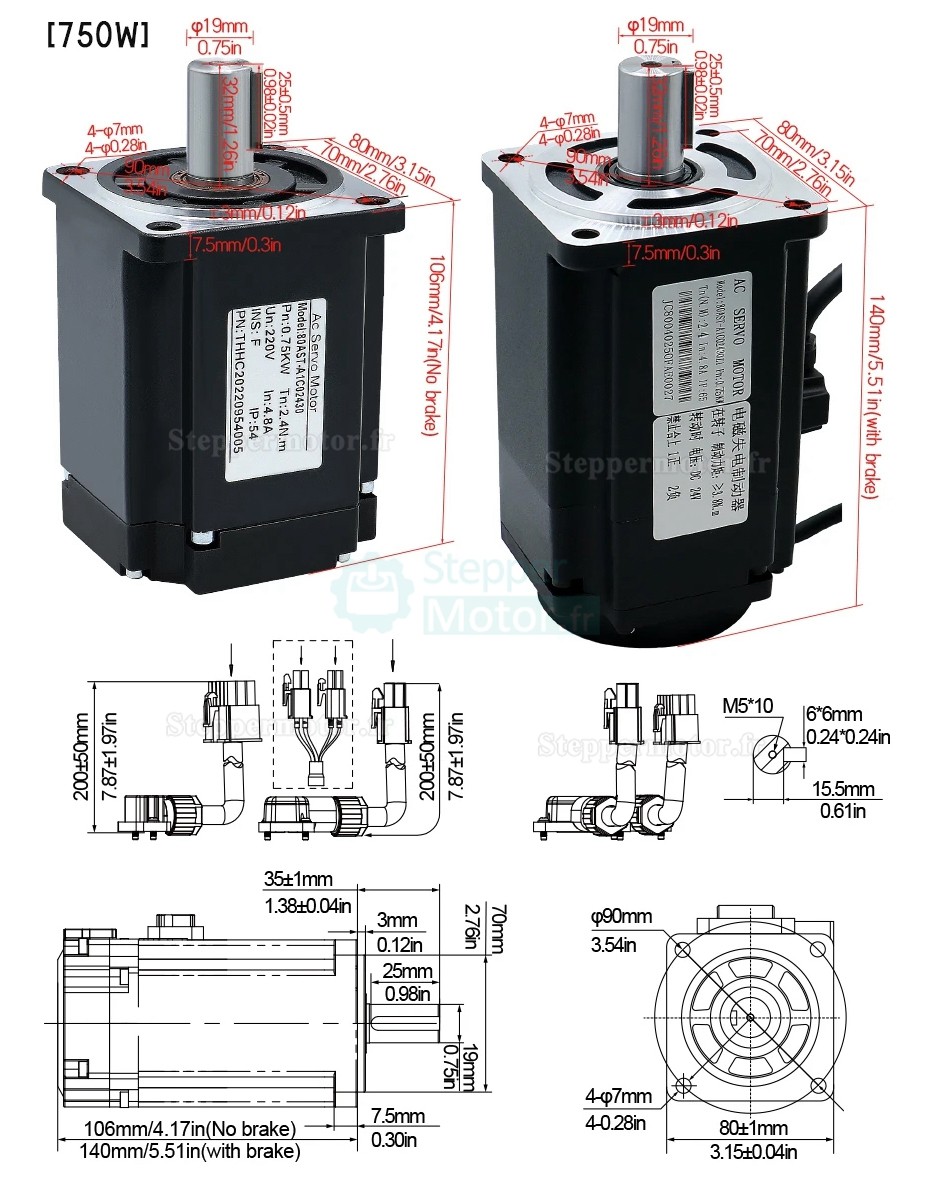

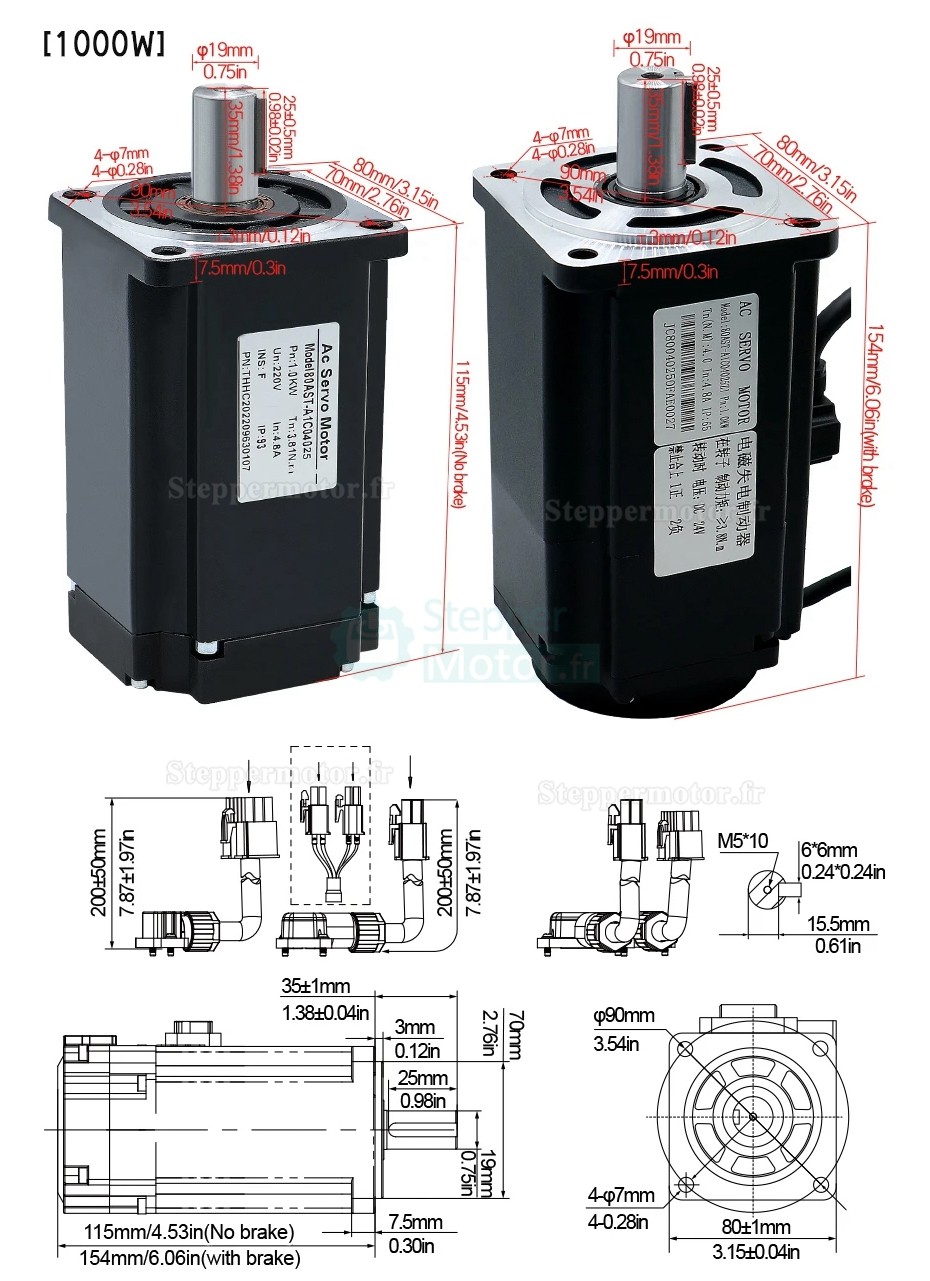

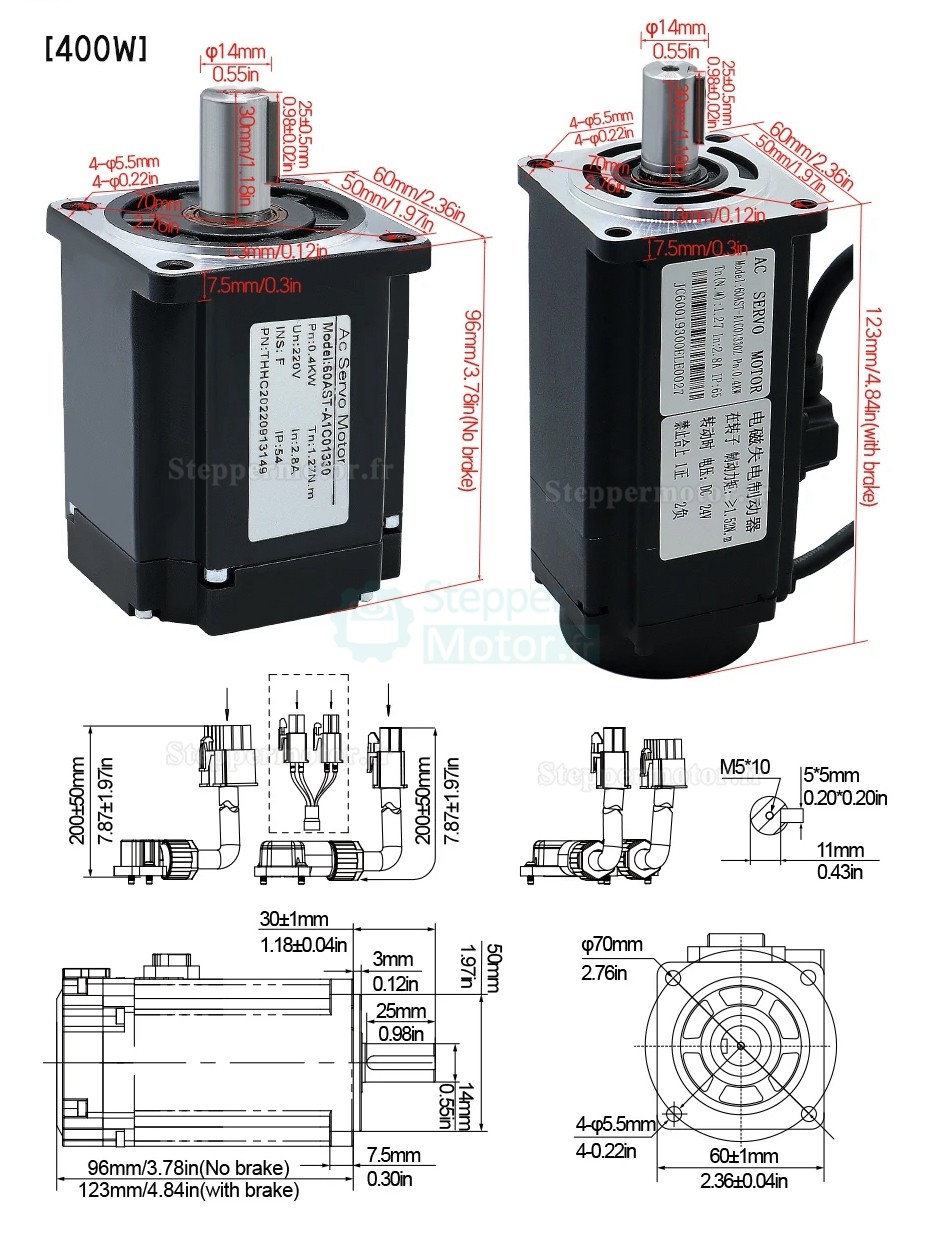

| Spécification physique | |
| Longueur du moteur(mm) | 96 / 114 / 106 / 115 |
| Diamètre de l'arbre(mm) | 14 / 19 |
| Longueur d'arbre(mm) | 25 |
| Type d'arbre | Keyway |
| Poids(g) | 1660 / 1700 / 3000 / 3360 |
