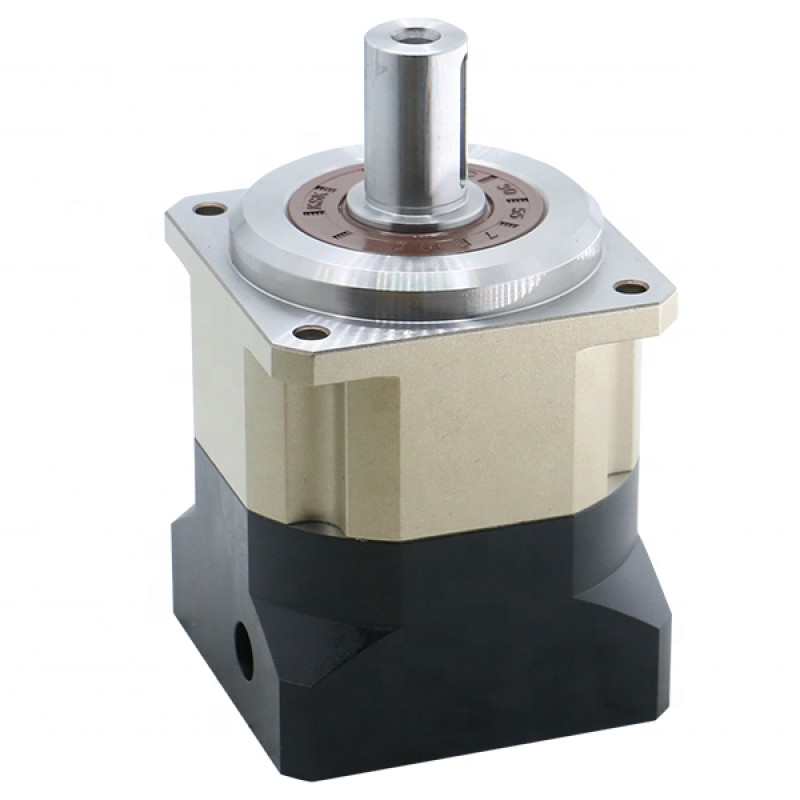

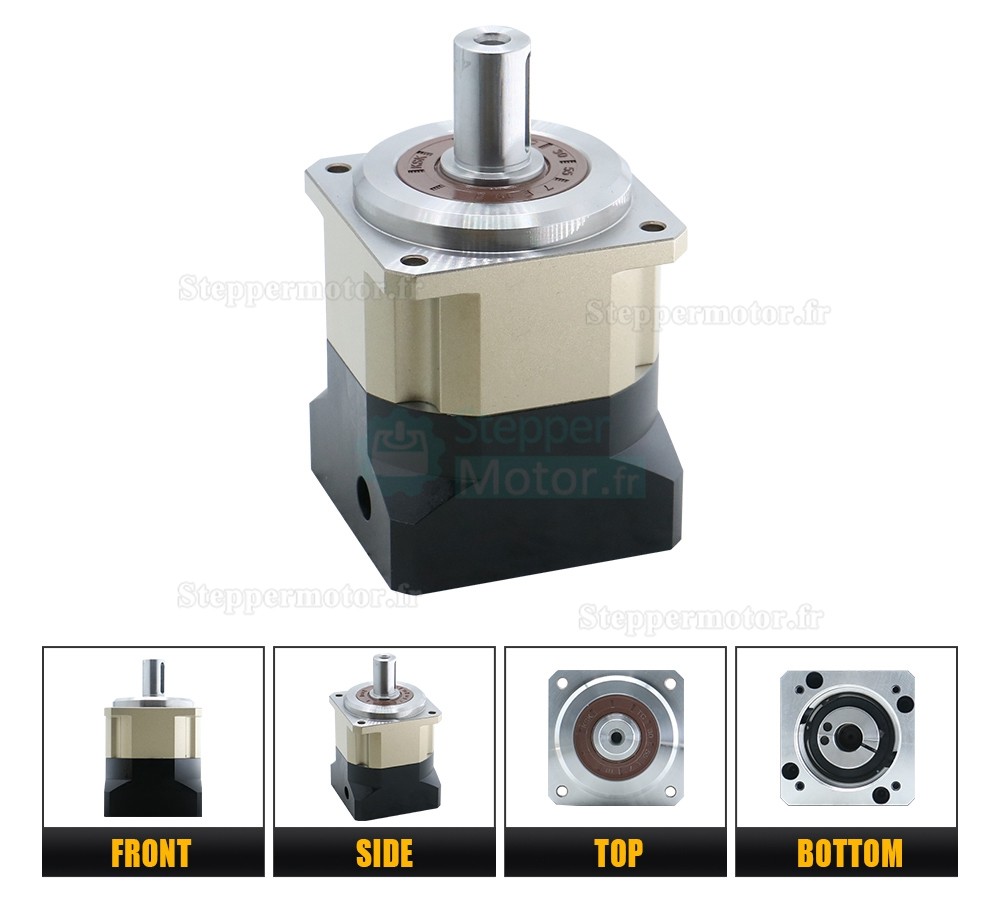

Réducteur planétaire hélicoïdal série PGH090 arbre d'entrée de 19 mm pour moteur pas à pas Nema 34/servomoteur 80-90mm
Réducteur planétaire hélicoïdal série PGH090 arbre d'entrée de 19 mm pour moteur pas à pas Nema 34/servomoteur 80-90mm
.jpg "Réducteur planétaire hélicoïdal série PGH090 arbre d'entrée de 19 mm pour moteur pas à pas Nema 34/servomoteur 80-90mm")

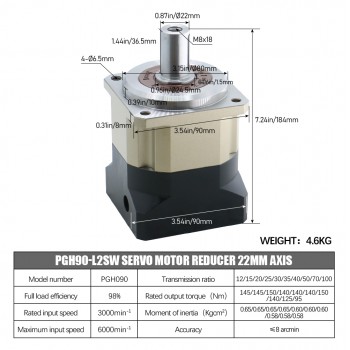

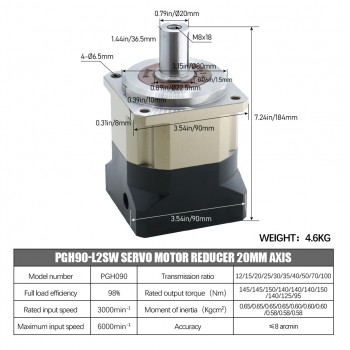

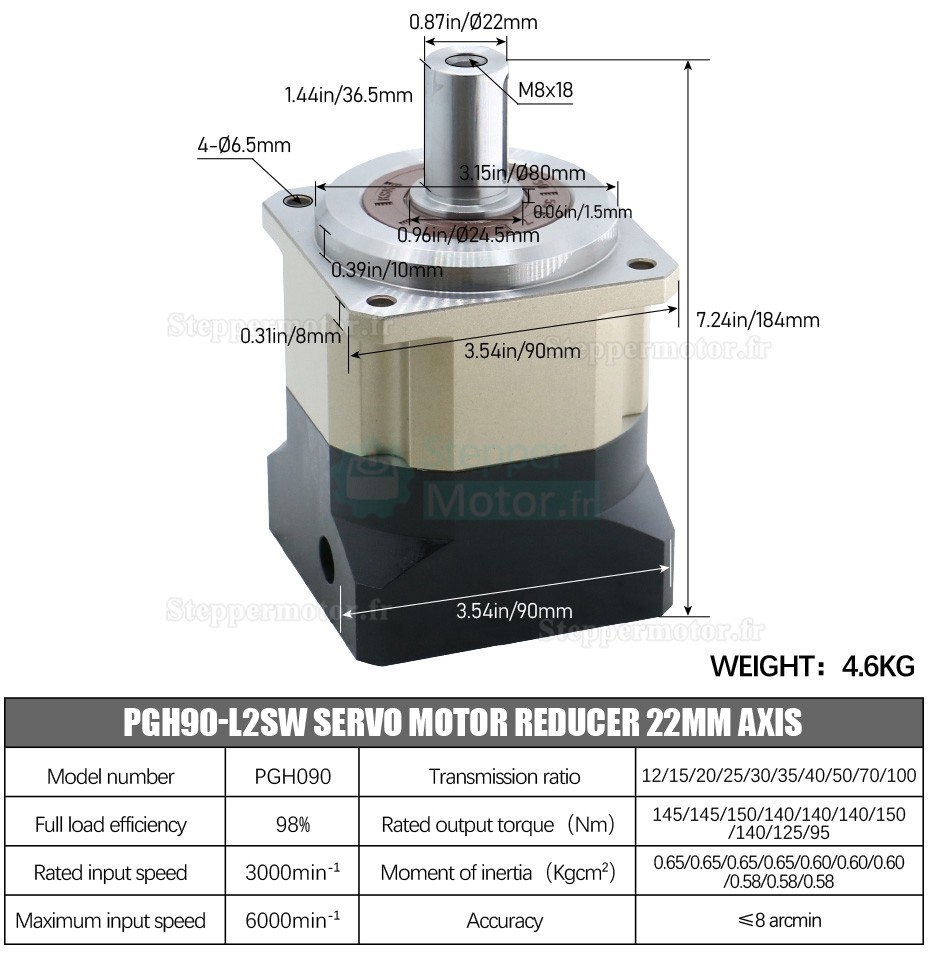

Numéro de modèle: PGH090
Rapport de transmission:12/15/20/25/30/35/40/50/70/100
Efficacité à pleine charge:98%
Couple de sortie nominal (Nm):145/145/150/140/140/140/150/140/125/95
Vitesse d'entrée nominale:3000min-1
Moment d'inertie (Kgcm2):0,65/0,65/0,65/0,65/0,60/0,60/0,60/0,58/0,58/0,58
Vitesse d'entrée maximale:6000min-1
Précision: <8 arcmin

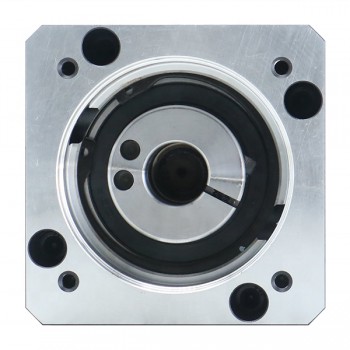

Diamètre de l'arbre d'entrée(mm):19mm
Longueur de l'arbre d'entrée(mm):48mm
Diamètre de l'arbre de sortie:20mm/22mm
Longueur de l'arbre de sortie:36.5mm
Convient pour moteur : moteur pas à pas Nema 34 / servomoteur 80-90 mm
Type de boîte de vitesses:Réducteur planétaire hélicoïdal
Type d'arbre de sortie:Key-way
Longueur maximale de l'arbre d'entrée : 48 mm
Poids:4,6kg
Dimension de la bride:90mm
Longueur du moteur:136mm
.jpg "Réducteur planétaire hélicoïdal série PGH090 arbre d'entrée de 19 mm pour moteur pas à pas Nema 34/servomoteur 80-90mm")
.jpg "Réducteur planétaire hélicoïdal série PGH090 arbre d'entrée de 19 mm pour moteur pas à pas Nema 34/servomoteur 80-90mm")
.jpg "Réducteur planétaire hélicoïdal série PGH090 arbre d'entrée de 19 mm pour moteur pas à pas Nema 34/servomoteur 80-90mm")
.jpg "Réducteur planétaire hélicoïdal série PGH090 arbre d'entrée de 19 mm pour moteur pas à pas Nema 34/servomoteur 80-90mm")

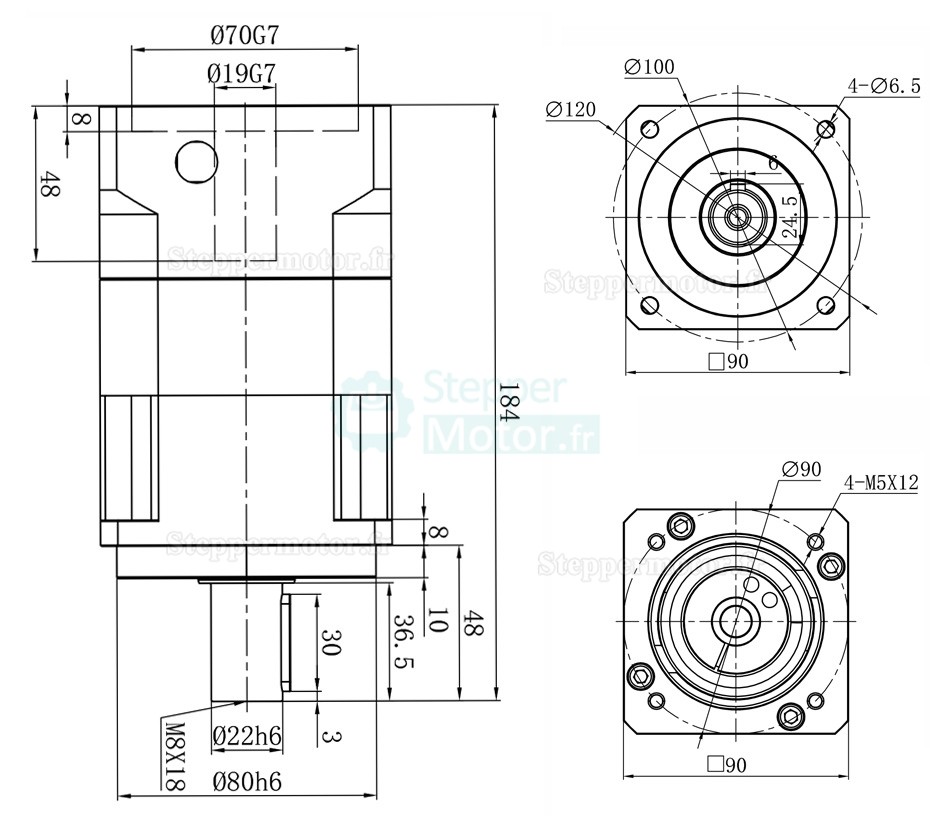

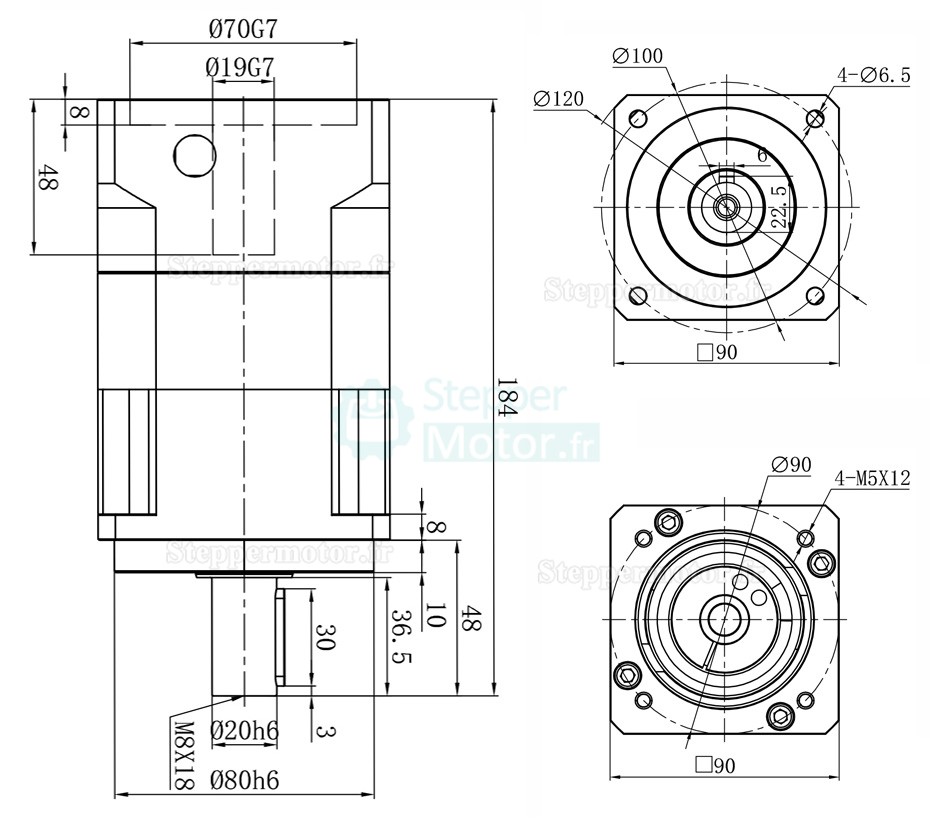

| Spécification physique | |
|---|---|
| Longueur du moteur(mm) | 136 |
| Taille du cadre(mm) | 90 x 90 |
| Poids(g) | 4600 |
| Diamètre de l'arbre d'entrée (mm) | 19 |
| Longueur de l'arbre d'entrée (mm) | 48 |
| Diamètre de l'arbre de sortie (mm) | 20 / 22 |
| Longueur de l'arbre de sortie (mm) | 36.5 |
| Costume pour moteur | Moteur pas à pas Nema 34 / Servomoteur 80-90 mm |
| Type de boîte de vitesses | Réducteur planétaire hélicoïdal |
| Rapport de réduction | 12:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| Type d'arbre de sortie | Key-way |
| Longueur maximale de l'arbre d'entrée | 48 |
