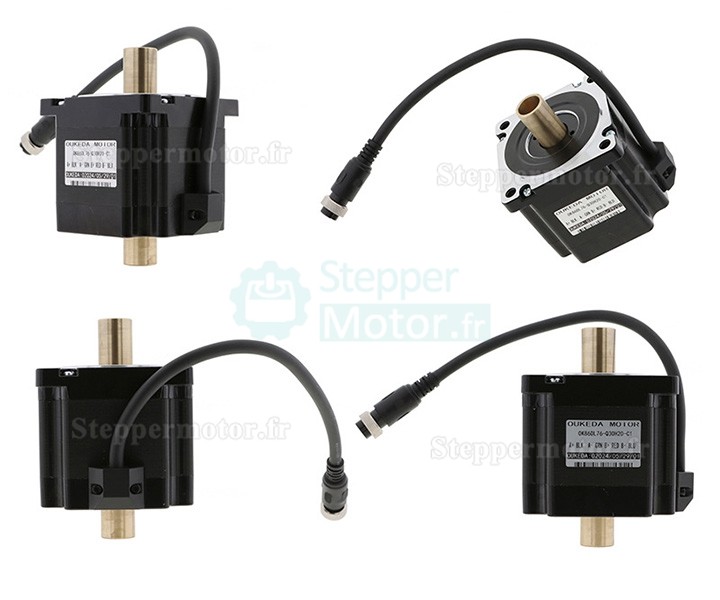

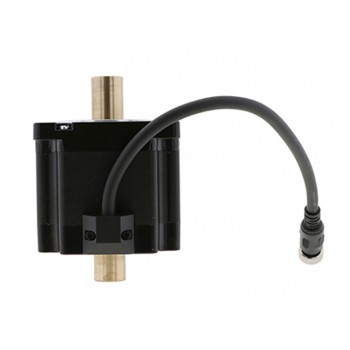

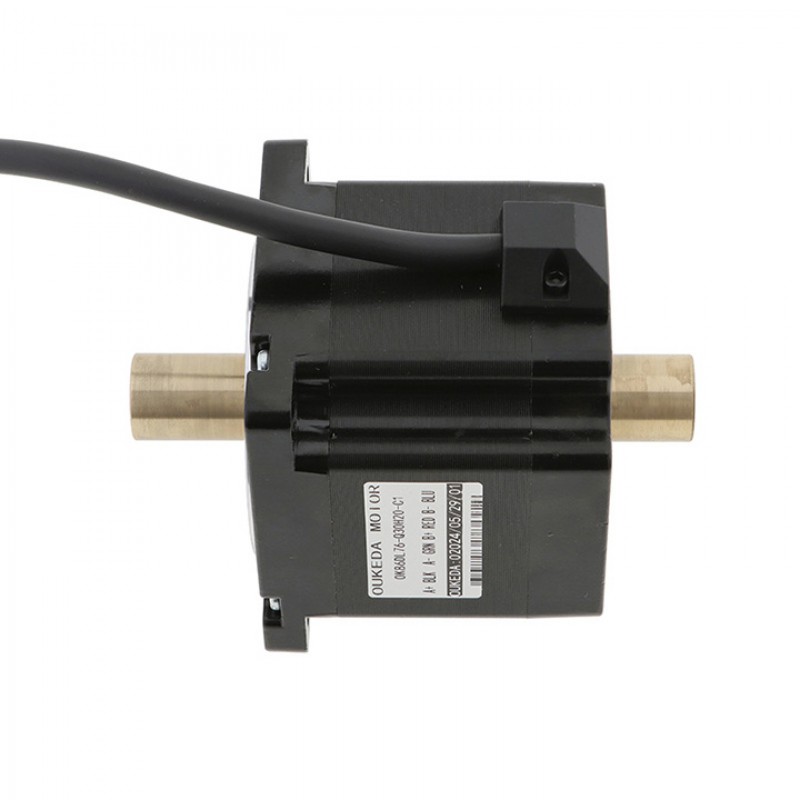

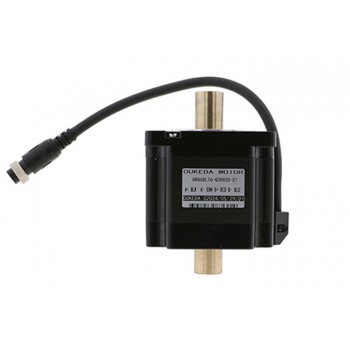

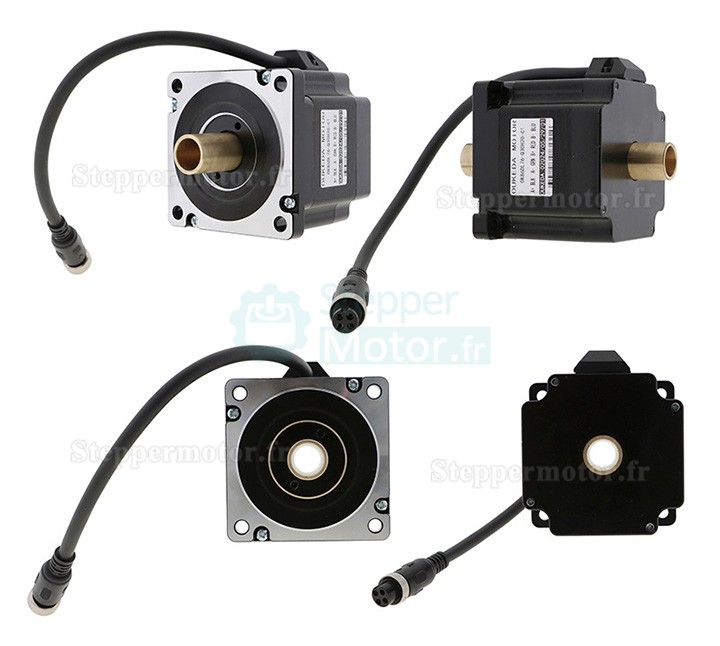

Moteur pas à pas à arbre creux Nema 34 OK86DL76-Q30H20-C1 biphasé 1,8degrés 4,5Nm 6,0A 2,1V double arbre 4 fils

Il s'agit d'un moteur pas à pas bipolaire biphasé avec un angle de pas de 1,8° et un moment statique de 4,5 Nm (637,25 oz.in). Il fonctionne avec un courant nominal de 6,0 A par phase et une tension de phase de 2,1 VCC. Ce moteur présente une carcasse de 86 x 86 mm et une longueur de corps de 76 mm. Il est doté d'un double arbre, avec un diamètre extérieur de 16 mm et un diamètre intérieur de 20 mm, ainsi que des longueurs d'arbre avant et arrière de 30 mm et 20 mm respectivement. Il est équipé de quatre fils de 300 mm chacun. Avec un poids de 2,3 kg, ce moteur pas à pas convient à un large éventail d'applications industrielles et d'automatisation.

Spécification électrique:

Spécification électrique:
Numéro de pièce du fabricant:OK86DL76-Q30H20-C1
Type de moteur: Moteur pas à pas bipolaire
Nombre de phases:2
Angle par pas: 1,8 deg
Moment statique: 4,5 Nm(637,25 oz.in)
Tension de phase:2,1VDC
Courant nominal/phase: 6,0 A
Résistance de phase: 0,35 ohms± 10%
Inductance: 3,2 mH ± 20%(1KHz);

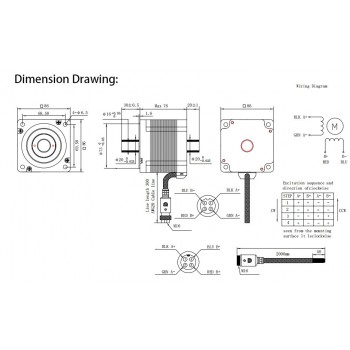

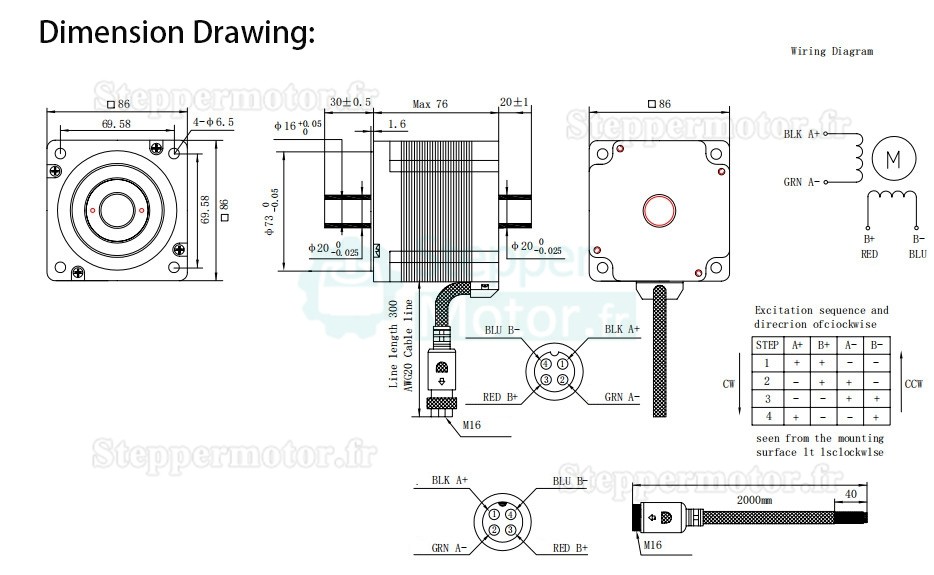

Spécifications physiques:

Dimension de la bride: 86 x 86 mm
Longueur du moteur: 76 mm
Diamètre extérieur de l'arbre: Φ16 mm
Diamètre intérieur de l'arbre: Φ20 mm
Longueur de l'arbre avant: 30 mm
Longueur de l'arbre arrière: 20 mm
Nombre de câble: 4
Longueur des câble: 300 mm
Poids: 2,3kg;
