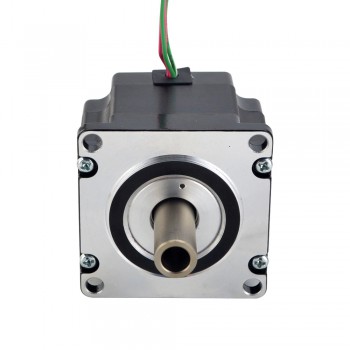

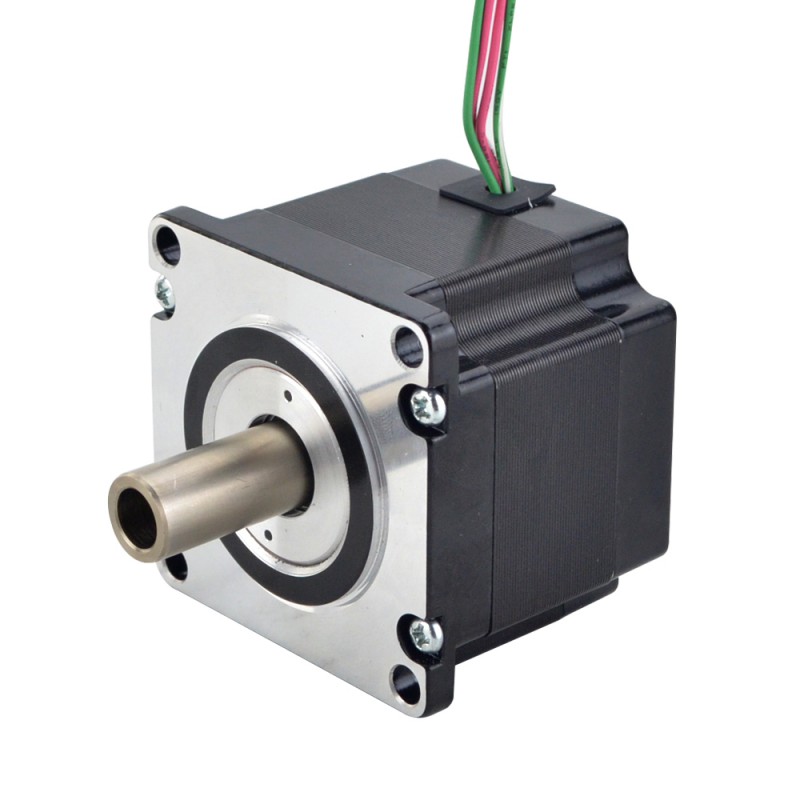

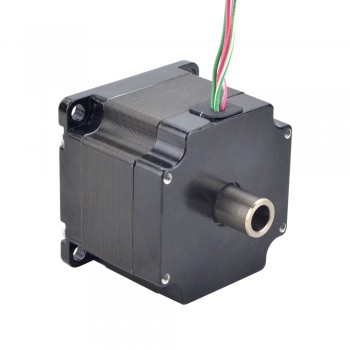

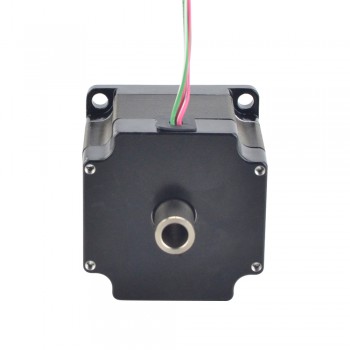

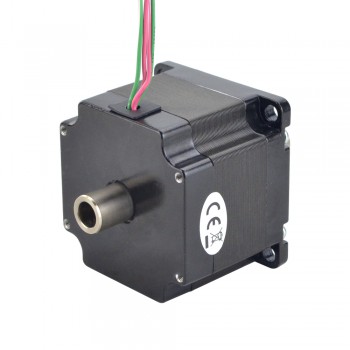

Moteur pas à pas à arbre creux Nema 23 bipolaire 23HS18-2004H 1,8 degrés 0,78 Nm 2,0A
Spécification électrique
- Numéro de pièce du fabricant: 23HS18-2004H
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1,8 degrés
- Couple de maintien: 0,78 Nm(110,5oz.in)
- Courant/phase: 2,0 A
- Résistance phase: 1,45 ohms± 10%
- Inductance de Phase: 3,5 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 57 x 57 mm
- Longueur du moteur: 45 mm
- Diamètre de l'arbre extérieur: Φ12 mm
- Diamètre de l'arbre intérieur: Φ8 mm
- Longueur de l'arbre avant: 25 mm
- Longueur de l'arbre arrière: 13 mm
- Nombre de câble: 4
- Longueur de câble: 310 mm
- Poids: 0,55 kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Rouge
|
Rouge/Blanc
|
Vert/Blanc
|
Vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 78 |
| Couple de maintien (oz.in) | 110,5 |
| Inductance de Phase(mH) | 3,5 |
| Résistance de Phase(ohm) | 1,45 |
| Courant Nominal (A) | 2,0 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 45 |
| Taille du cadre(mm) | 57 x 57 |
| Longueur de câble(mm) | 310 |
| Nombre de câble | 4 |
| Type d'arbre | Creux |

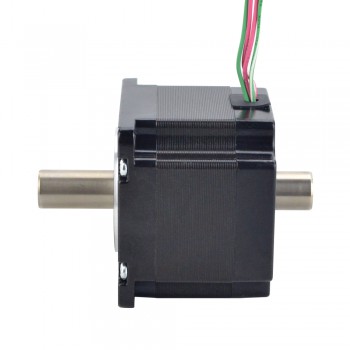

| Arbre simple/double arbre | Double arbre |
| Poids(g) | 550 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST, etc.
- Fils et câbles: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Perçage cruciforme, Key-Way, Filetage ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
