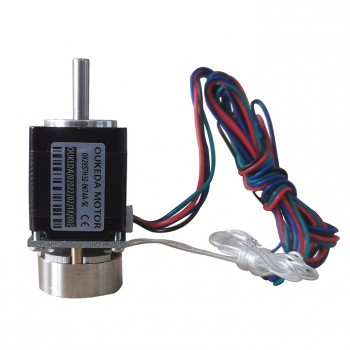

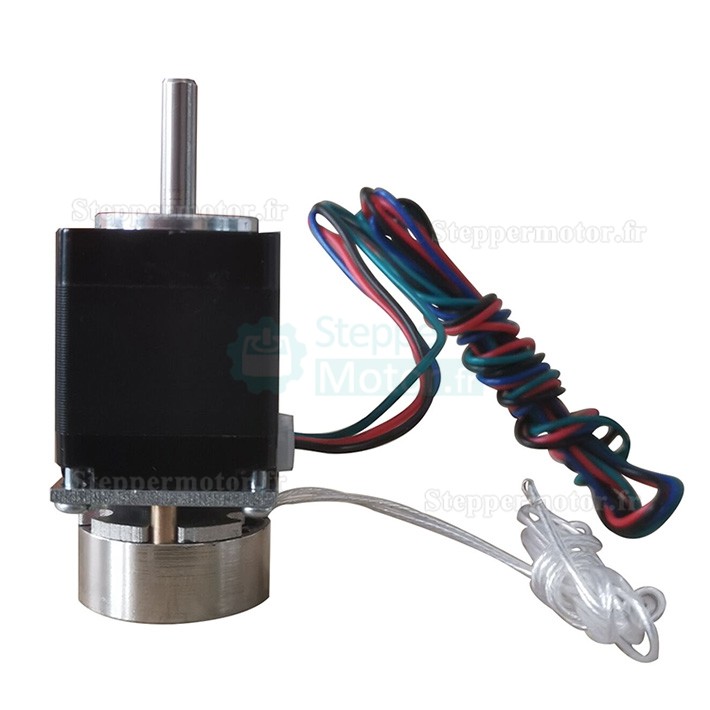

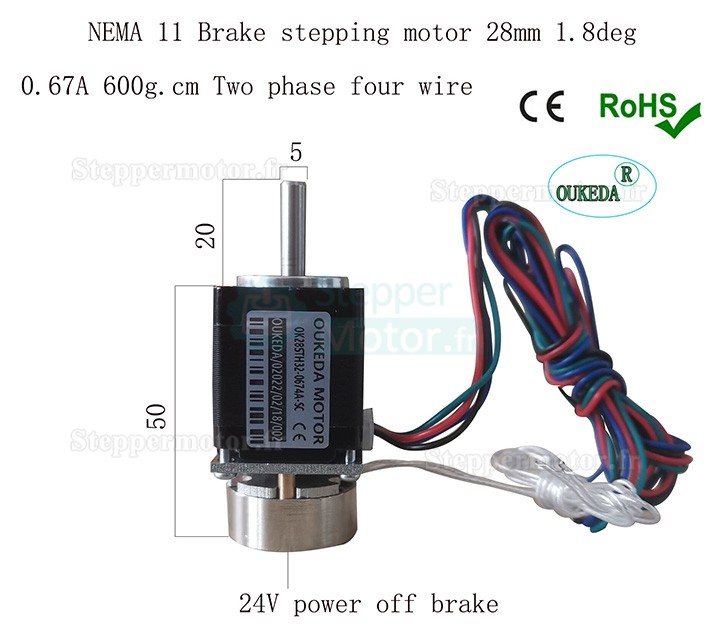

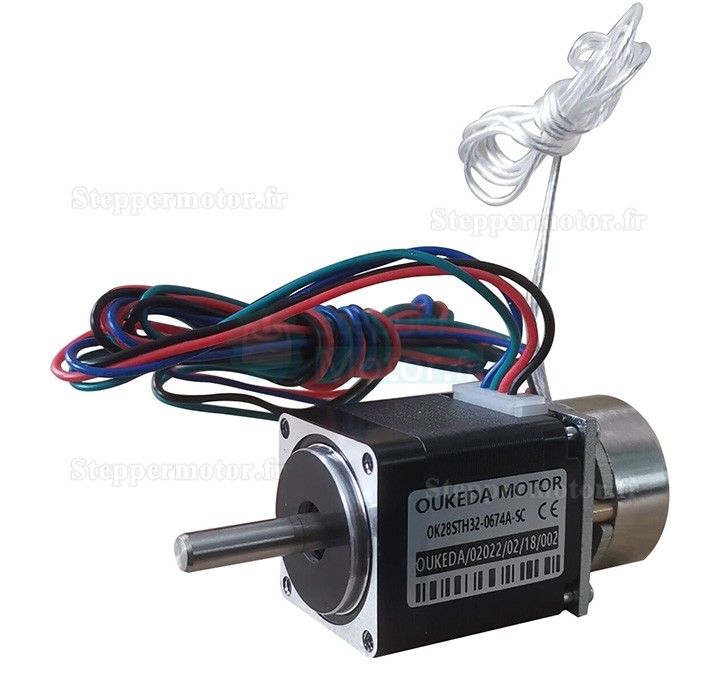

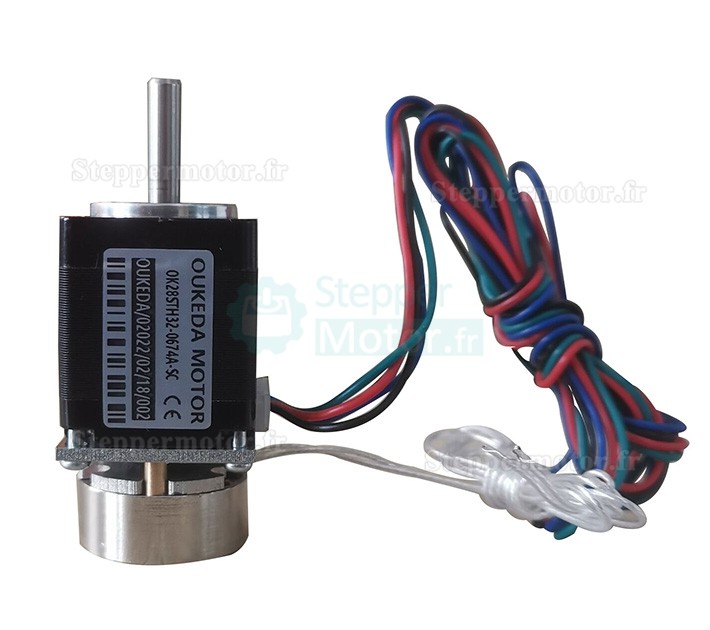

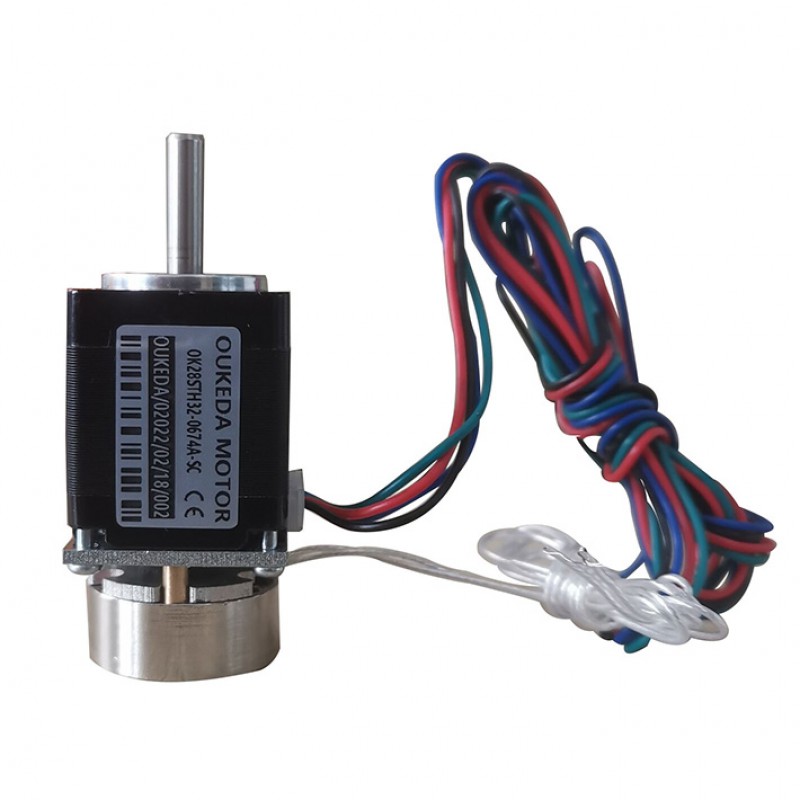

Il s'agit d'un moteur pas à pas bipolaire biphasé avec un angle de pas de 1,8° et un moment statique de 5,88 Ncm (8,32 oz.in). Il fonctionne avec un courant nominal de 0,67 A par phase et une tension de phase de 3,75 V. Le moteur présente une carcasse de 28 x 28 mm, une longueur de moteur de 32,2 mm et un frein de 17,6 mm. L'arbre a un diamètre de 5 mm et une longueur de 20 mm, avec une coupe en D de 15 mm. Le moteur est équipé de quatre fils de 500 mm chacun et pèse 110 g. Le frein intégré fonctionne à 24 V avec un courant de 0,18 A, fournissant un moment de maintien de 0,2 N.m et une puissance nominale de 4,3 W.
Spécification électrique:
Numéro de pièce du fabricant:OK28STH32-0674A-SC
Type de moteur: Moteur pas à pas bipolaire
Nombre de phases:2
Angle par pas: 1,8 deg
Moment statique: 5,88Ncm(8,32 oz.in)
Tension de phase:3,75V
Courant nominal/phase:0,67A
Résistance de phase: 5，6 ohms± 10%
Inductance: 3,4 mH ± 20%(1KHz);

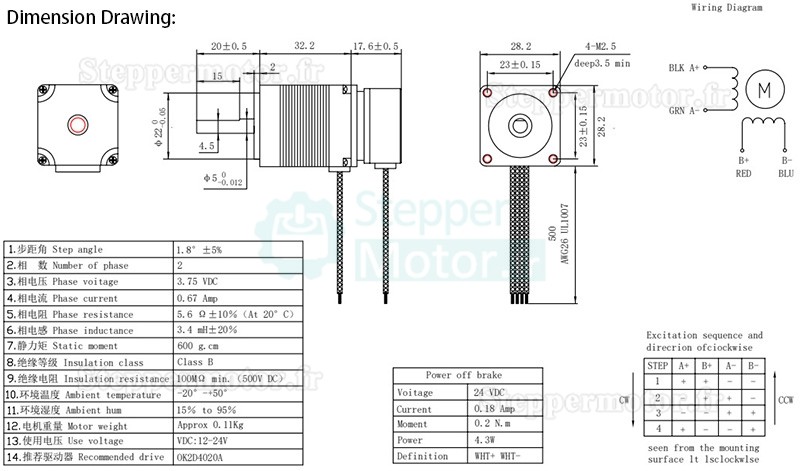

Spécifications physiques:
Dimension de la bride: 28 x 28 mm
Longueur du moteur: 32,2mm
Longueur du frein:17,6mm
Diamètre de l'arbre: Φ5mm
Longueur d'arbre: 20mm
Longueur de D-Cut: 15mm
Longueur des câble: 500mm
Nombre de câble: 4
Longueur des câble: 500 mm
Poids: 110g;
Spécifications des freins:
Tension:24V
Courant:0,18A
Moment:0,2N.m
Puissance:4,3W
Définition:BLANC+ BLANC-;
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 5,88 |
| Couple de maintien (oz.in) | 8,32 |
| Nombre de phases | 2 |
| Résistance de Phase(ohm) | 2,5 |
| Boucle ouverte/boucle fermée | boucle ouverte |
| Inductance de Phase(mH) | 3,4 |
| Tension de phase (V) | 3,75 |
| Courant Nominal (A) | 0,67 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 32,2 |
| Taille du cadre(mm) | 28 x 28 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 20 |
| Type d'arbre | D-cut |
| Arbre simple/double arbre | double arbre |
| Poids(g) | 110 |
| Longueur de câble(mm) | 500 |
| Longueur de D-Cut | 15 |
| Spécification de frein | |
| Tension de conduite(V) | 24 |
| Pouvoir(W) | 4,3 |
| Couple de friction statique(Nm) | 0,2 |
