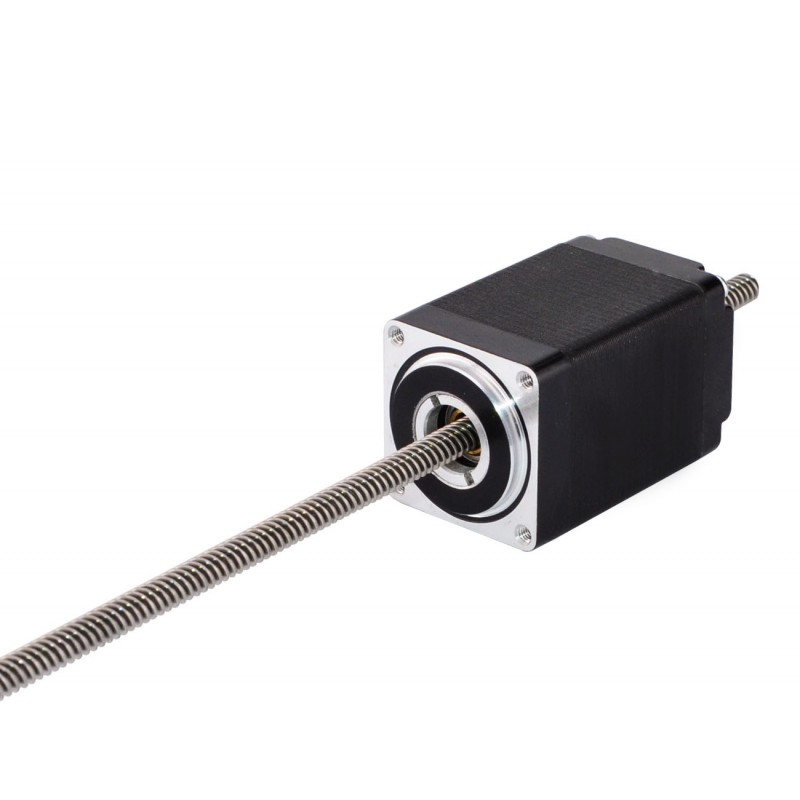

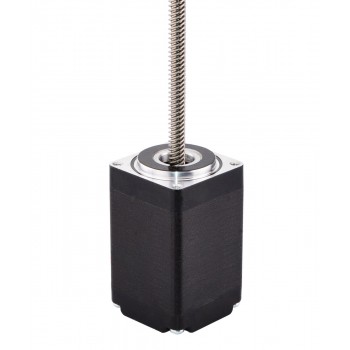

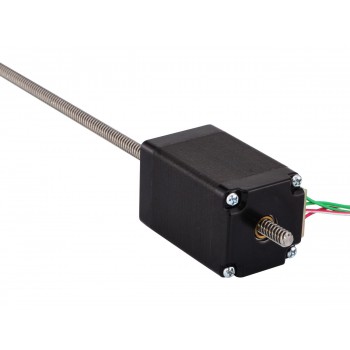

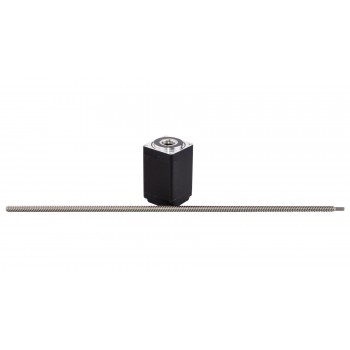

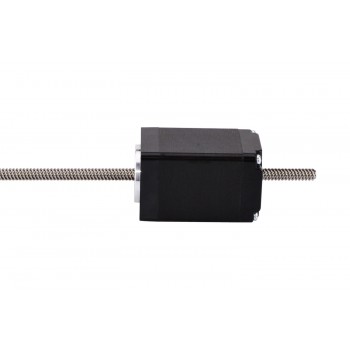

Moteur pas à pas linéaire nema 11 (11LS18-07547-250N non-captive 0,75A résolution 0,635mm)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€89,72
Ce modèle est presque exactement le même que l'actionneur linéaire de moteur pas à pas non captif à double pile de la série 28000 de Haydon Kerk, taille 11. La partie moteur est un moteur pas à pas Nema 11 de 46 mm (1,8 degré 0,75 A) et fonctionne avec une vis mère de 4,76 mm (0,1874 ") de diamètre et de 250 mm (9,8425") de longueur, la course linéaire est de 0,635 mm (0,025 ") par tour.
Spécification électrique
- Numéro du modèle: 11LS18-07547-250N
- Type de moteur: Moteur pas à pas linéaire non captive
- Angle par pas: 1,8°
- Poussée minimale: 77N (300pps)
- Courant/phase: 0,75A
- Résistance de Phase: 6,7ohms
- Tension nominale: 5V
- Inductance de Phase: 5,8mH±20%(1KHz)
Spécification physique
- Dimension de la bride: 28 x 28mm
- Longueur du moteur: 46mm
- Longueur de vis-mère: 250mm(9,8425")
- Diamètre de la vis-mère: Φ4,76mm(0,1874")
- Résolution / pas: 0,003175mm(0,000125" )
- Plomb: 0,635mm(0,025")
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 180g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil Rouge / Fil Blanc
|
Fil Vert / Fil Blanc
|
Fil vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Inductance de Phase(mH) | 5,8 |
| Poussée minimale(N) | 77 |
| Type de moteur | Non-Captive |
| Résistance de Phase(ohm) | 6,7 |
| Courant Nominal (A) | 0,75 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 46 |
| Taille du cadre(mm) | 28x28 |
| Diamètre de la vis mère(mm) | 4,76 |
| Longueur de la vis mère(mm) | 250 |
| Révolution de plomb(mm) | 0,635 |
| Résolution/pas(mm) | 0,003175 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
