Moteur pas à pas linéaire nema 11 (11LS18-07543-250E actionneur externe 0,75A résolution 2,54mm)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€87,21

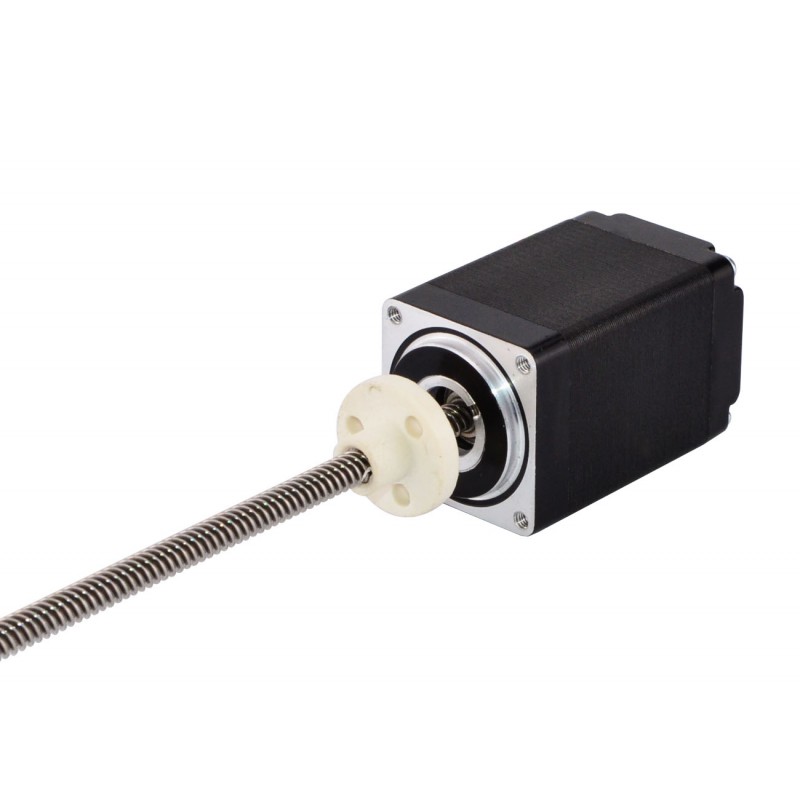

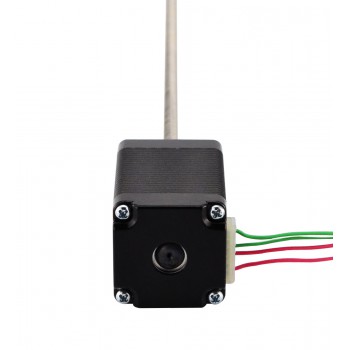

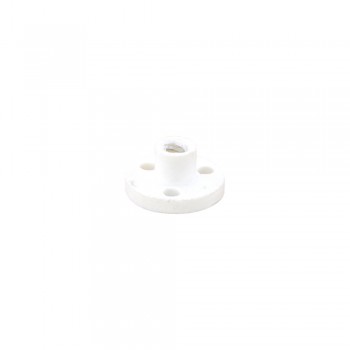

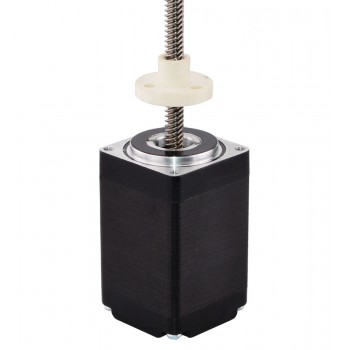

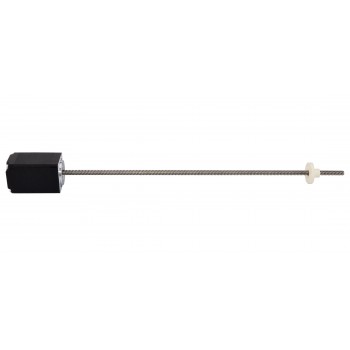

Ce modèle est presque exactement le même que l'actionneur linéaire de moteur pas à pas externe à double pile Haydon Kerk série 28000 nema 11. La partie moteur est un moteur pas à pas Nema 11 de 1,8 degré 0,75 A de 46 mm, et elle est intégrée à une vis mère de 4,76 mm (0,1874 ") de diamètre et 250 mm (9,8425") de longueur et un écrou à vis POM, la course linéaire est de 2,54 mm (0,1 ") par tour.
Spécification électrique
- Numéro du modèle: 11LS18-07543-250E
- Type de moteur: Moteur pas à pas linéaire external
- Angle par pas: 1,8°
- Poussée minimale: 40N (300pps)
- Courant/phase: 0,75A
- Résistance de Phase: 6,7ohms
- Tension nominale: 5V
- Inductance de Phase: 5,8mH±20%(1KHz)
Spécification physique
- Dimension de la bride: 28 x 28mm
- Longueur du moteur: 46mm
- Longueur de vis-mère: 250mm(9,8425")
- Diamètre de la vis-mère: Φ4,76mm(0,1874")
- Résolution / pas: 0,0127mm(0,0005" )
- Plomb: 2,54mm(0,1")
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 180g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil Rouge / Fil Blanc
|
Fil Vert / Fil Blanc
|
Fil vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Inductance de Phase(mH) | 5,8 |
| Poussée minimale(N) | 40 |
| Type de moteur | External |
| Résistance de Phase(ohm) | 6,7 |
| Courant Nominal (A) | 0,75 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 46 |
| Taille du cadre(mm) | 28x28 |
| Diamètre de la vis mère(mm) | 4,76 |
| Longueur de la vis mère(mm) | 250 |
| Révolution de plomb(mm) | 2,54 |
| Résolution/pas(mm) | 0,0127 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
