Moteur pas à pas linéaire nema 14 (14LS13-0574P-150E actionneur externe 0,57A résolution 0,794mm)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€64,45

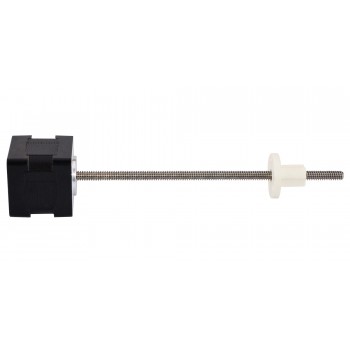

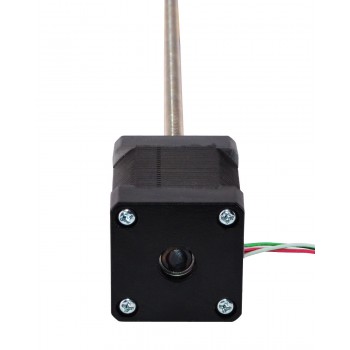

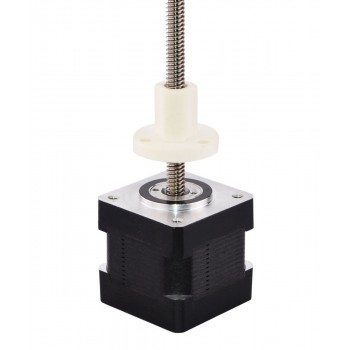

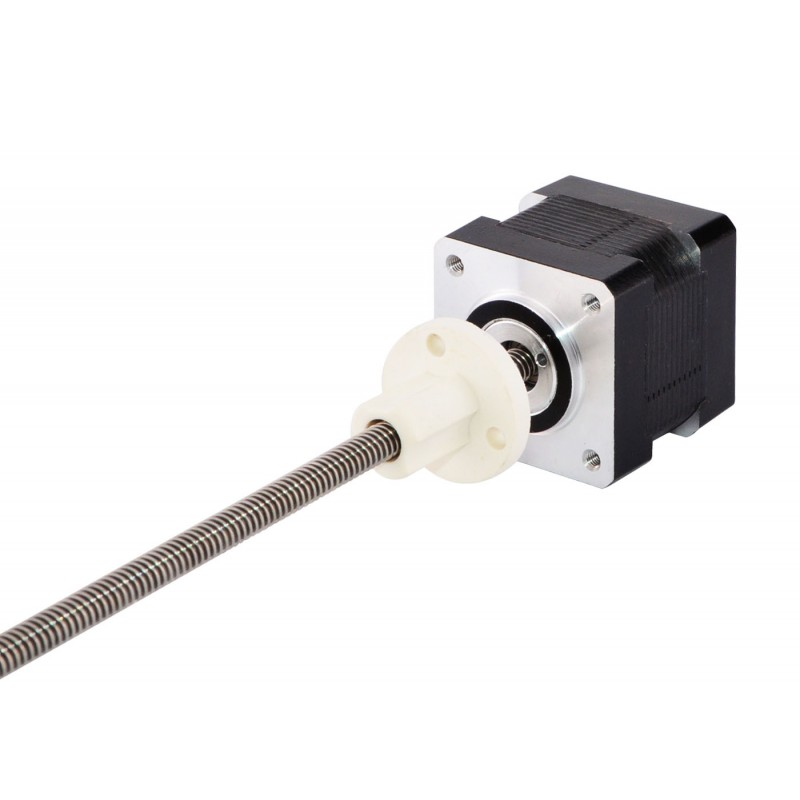

Ce modèle est presque identique à série Haydon Kerk 35000 nema14 externe moteur pas à pas actuateur linéaire. La partie moteur est corps de 35mm body 1.8 degré 0.57A Nema 14 Moteur pas à pas, et il a intégré avec un diamètre 5.54mm (0.2181") une longueur 150mm (5.9055") vis de plomb et un écrou POM, le déplacement linéaire est de 0.794mm (0.03125") par tour.
Spécification électrique
- Numéro du modèle: 14LS13-0574P-150E
- Type de moteur: Moteur pas à pas linéaire external
- Angle par pas: 1.8°
- Poussée minimale: 192N (300pps)
- Courant/phase: 0.57A
- Résistance de Phase: 8.8ohms
- Tension nominale: 5V
- Inductance de Phase: 13mH±20%(1KHz)
Spécification physique
- Dimension de la bride: 35 x 35mm
- Longueur du moteur: 35mm

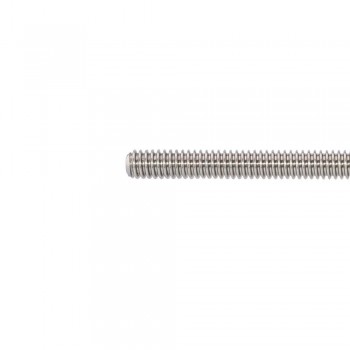

- Longueur de vis-mère: 150mm(5.9055")
- Diamètre de la vis-mère: Φ5.54mm(0.2181")
- Résolution / pas: 0.00396875mm(0.00015625" )
- Plomb: 0.794mm(0.03125")
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 162g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil Rouge / Fil Blanc
|
Fil Vert / Fil Blanc
|
Fil vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Inductance de Phase(mH) | 13 |
| Poussée minimale(N) | 192 |
| Type de moteur | External |
| Résistance de Phase(ohm) | 8,8 |
| Courant Nominal (A) | 0,57 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 34,5 |
| Taille du cadre(mm) | 35x35 |
| Diamètre de la vis mère(mm) | 6,35 |
| Longueur de la vis mère(mm) | 150 |
| Révolution de plomb(mm) | 0,79375 |
| Résolution/pas(mm) | 0,00396875 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
