Moteur pas à pas linéaire nema 14 (14LS17-0914P-250E actionneur externe 0,91A résolution 0,794mm)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€87,21

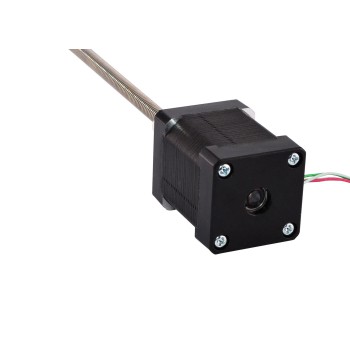

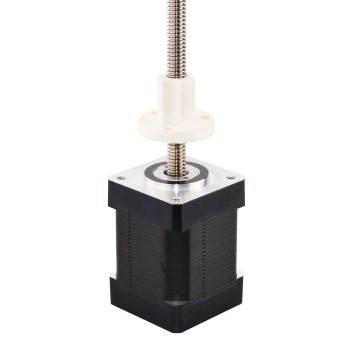

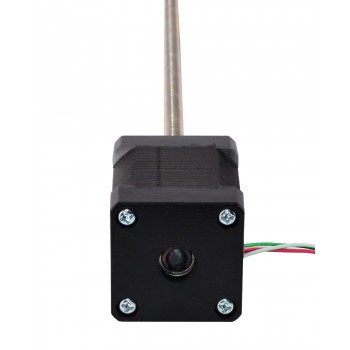

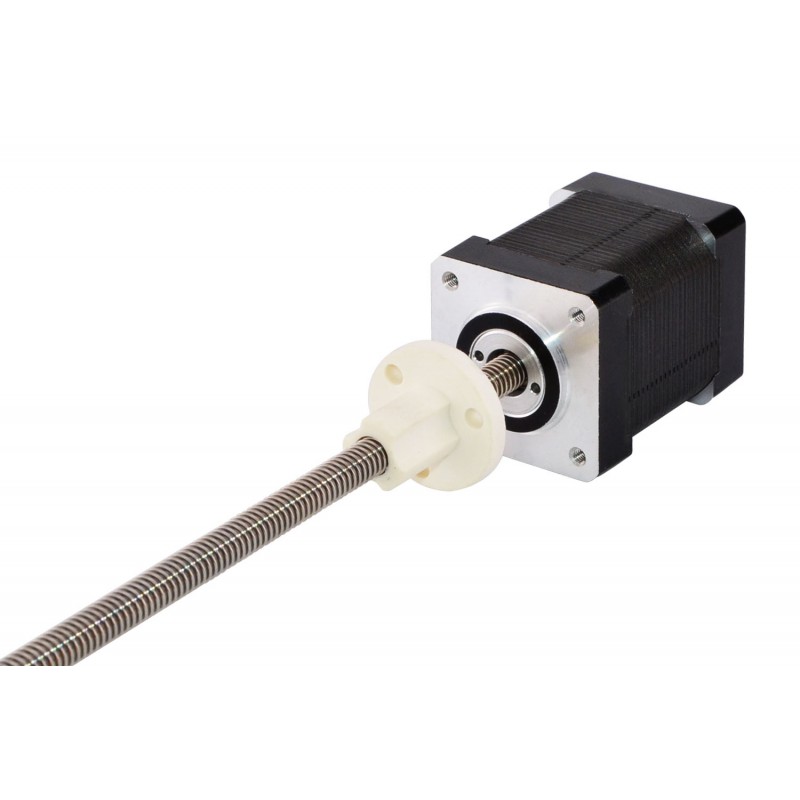

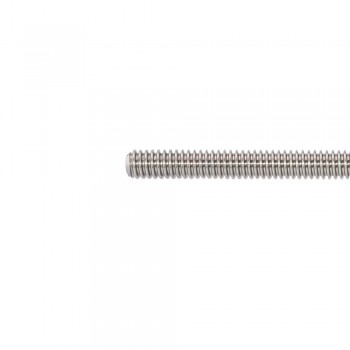

Ce modèle est presque exactement le même que l'actionneur linéaire de moteur pas à pas externe à double pile de nema 14 de la série 35000 de Haydon Kerk. La partie moteur est un moteur pas à pas Nema 14 de 1,8 degré 0,91A de 48 mm, et elle est intégrée à une vis mère de 6,35 mm (0,25 ") de diamètre et 250 mm (9,8425") de longueur et un écrou à vis POM, la course linéaire est de 0,794 mm (0,03125 ") par tour.
Spécification électrique
- Numéro du modèle: 14LS17-0914P-250E
- Type de moteur: Moteur pas à pas linéaire external
- Angle par pas: 1,8°
- Poussée minimale: 252N (300pps)
- Courant/phase: 0,91A
- Résistance de Phase: 5,5ohms
- Tension nominale: 5V
- Inductance de Phase: 7,63mH±20%(1KHz)
Spécification physique
- Dimension de la bride: 35 x 35mm
- Longueur du moteur: 48mm
- Longueur de vis-mère: 250mm(9,8425")
- Diamètre de la vis-mère: Φ6,35mm(0,25")
- Résolution / pas: 0,00396875mm(0,00015625" )
- Plomb: 0,794mm(0,03125")
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 240g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil Rouge / Fil Blanc
|
Fil Vert / Fil Blanc
|
Fil vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Inductance de Phase(mH) | 7,63 |
| Poussée minimale(N) | 252 |
| Type de moteur | External |
| Résistance de Phase(ohm) | 5,5 |
| Courant Nominal (A) | 0,91 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 48 |
| Taille du cadre(mm) | 35x35 |
| Diamètre de la vis mère(mm) | 6,35 |
| Longueur de la vis mère(mm) | 250 |
| Révolution de plomb(mm) | 0,79375 |
| Résolution/pas(mm) | 0,00396875 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
