Moteur pas à pas linéaire nema 14 (14LS17-0914J-250E actionneur externe 0,91A résolution 2,4384mm)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€87,21

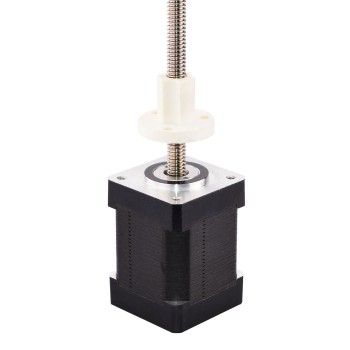

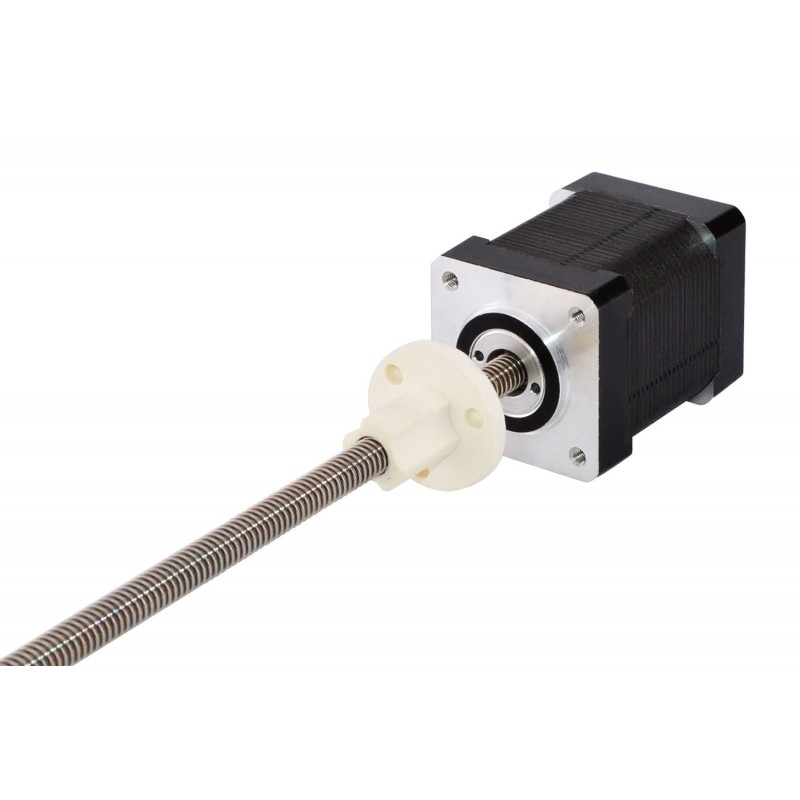

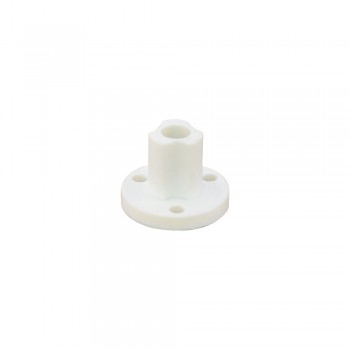

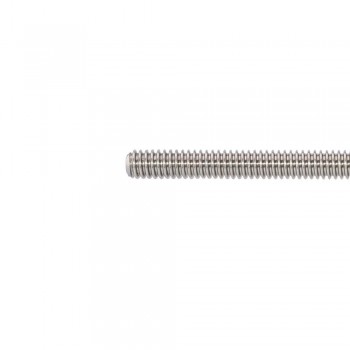

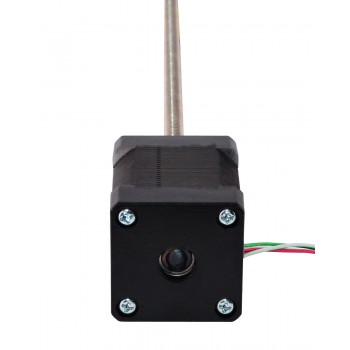

Ce modèle est presque exactement le même que l'actionneur linéaire de moteur pas à pas externe à double pile de nema 14 de la série 35000 de Haydon Kerk. La partie moteur est un moteur pas à pas Nema 14 de 1,8 degré 0,91 A de 48 mm, et il a intégré une vis mère de 5,54 mm (0,2181 ") de diamètre 250 mm (9,8425") de longueur et un écrou de vis POM, la course linéaire est de 2,438 mm (0,096 ") par tour.
Spécification électrique
- Numéro du modèle: 14LS17-0914J-250E
- Type de moteur: Moteur pas à pas linéaire external
- Angle par pas: 1,8°
- Poussée minimale: 189N (300pps)
- Courant/phase: 0,91A
- Résistance de Phase: 5,5ohms
- Tension nominale: 5V
- Inductance de Phase: 7,63mH±20%(1KHz)
Spécification physique
- Dimension de la bride: 35 x 35mm
- Longueur du moteur: 48mm
- Longueur de vis-mère: 250mm(9,8425")
- Diamètre de la vis-mère: Φ5,54mm(0,2181")
- Résolution / pas: 0,012192mm(0,00048" )
- Plomb: 2,438mm(0,096")
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 240g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil Rouge / Fil Blanc
|
Fil Vert / Fil Blanc
|
Fil vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Inductance de Phase(mH) | 7,63 |
| Poussée minimale(N) | 189 |
| Type de moteur | External |
| Résistance de Phase(ohm) | 5,5 |
| Courant Nominal (A) | 0,91 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 48 |
| Taille du cadre(mm) | 35x35 |
| Diamètre de la vis mère(mm) | 5,54 |
| Longueur de la vis mère(mm) | 250 |
| Révolution de plomb(mm) | 2,4384 |
| Résolution/pas(mm) | 0,012192 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
