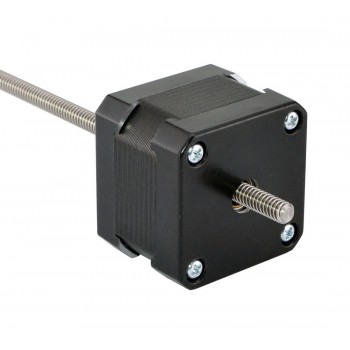

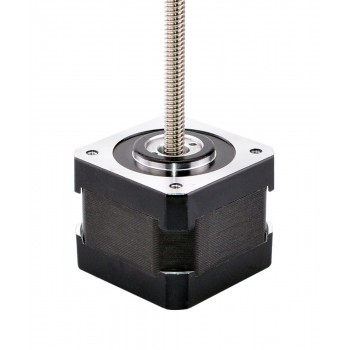

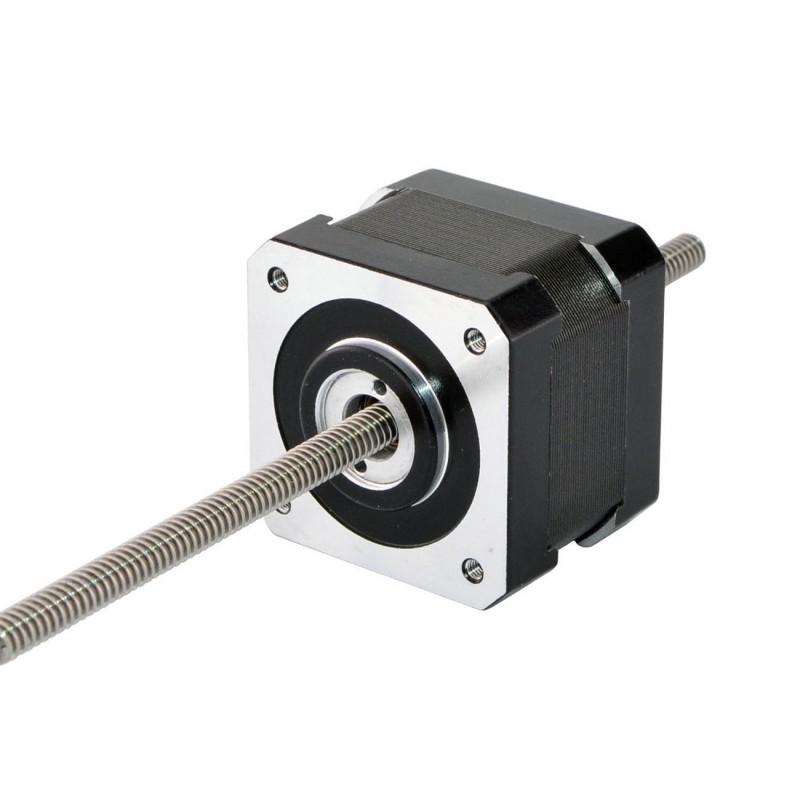

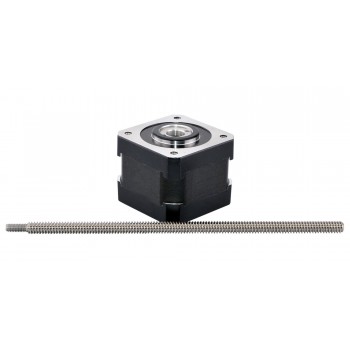

Moteur pas à pas linéaire nema 17 (17LS13-07049-150N non-captive 0,7A résolution 1,27mm vis-mère 150mm)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€69,51
Ce modèle est presque exactement le même que l'actionneur linéaire de moteur pas à pas non captif de nema 17 de la série Haydon Kerk 43000. La partie moteur est un moteur pas à pas Nema 17 de 34 mm (1,8 degré 0,7 A) et fonctionne avec une vis mère de 6,35 mm (0,25 ") de diamètre et de 150 mm (5,9055") de longueur, la course linéaire est de 1,27 mm (0,05 ") par tour.
Spécification électrique
- Numéro du modèle: 17LS13-07049-150N
- Type de moteur: Moteur pas à pas linéaire non captive
- Angle par pas: 1,8°
- Poussée minimale: 230N (300pps)
- Courant/phase: 0,7A
- Résistance de Phase: 7,2ohms
- Tension nominale: 5V
- Inductance de Phase: 10,6mH±20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 34mm
- Longueur de vis-mère: 150mm(5,9055")
- Diamètre de la vis-mère: Φ6,35mm(0,25")
- Résolution / pas: 0,00635mm(0,00025" )
- Plomb: 1,27mm(0,05")
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 241g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil Rouge / Fil Blanc
|
Fil Vert / Fil Blanc
|
Fil vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Inductance de Phase(mH) | 10,6 |
| Poussée minimale(N) | 230 |
| Type de moteur | Non-Captive |
| Résistance de Phase(ohm) | 7,2 |
| Courant Nominal (A) | 0,7 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 33,8 |
| Taille du cadre(mm) | 42x42 |
| Diamètre de la vis mère(mm) | 6,35 |
| Longueur de la vis mère(mm) | 150 |
| Révolution de plomb(mm) | 1,27 |
| Résolution/pas(mm) | 0,00635 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
