Moteur pas à pas linéaire nema 17 (17LS13-15049-150E actionneur externe 1,5A résolution 1,27mm)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€64,45

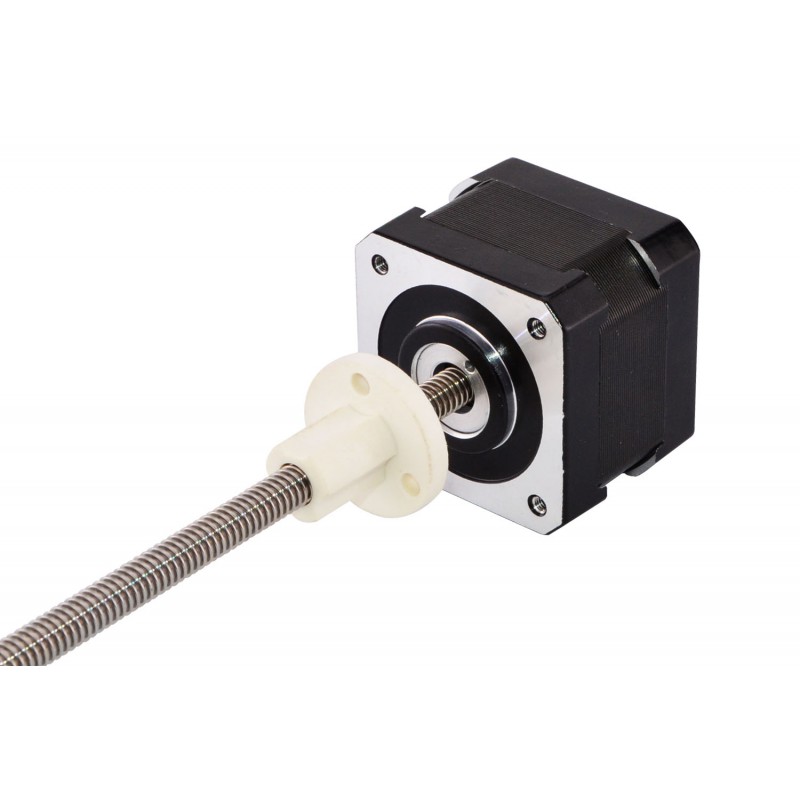

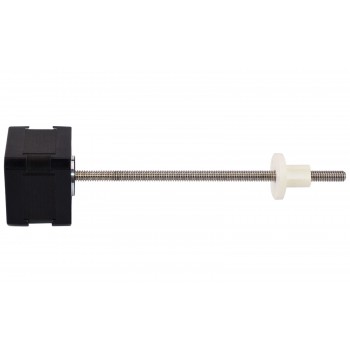

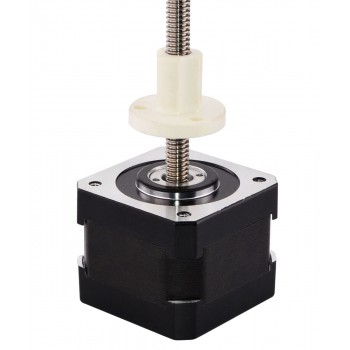

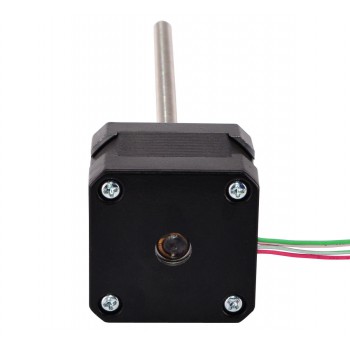

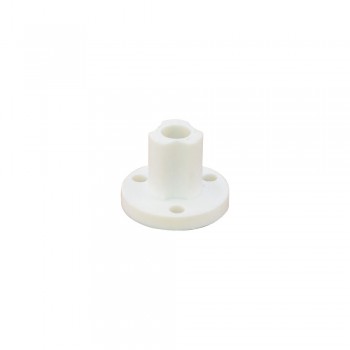

Ce modèle est presque exactement le même que l'actionneur linéaire de moteur pas à pas externe Haydon Kerk série 43000 nema 17. La partie moteur est un moteur pas à pas Nema 17 de 1,8 degré 1,5 A de 34 mm, et il a intégré une vis mère de 6,35 mm (0,25 ") de diamètre 150 mm (5,9055") de longueur et un écrou à vis POM, la course linéaire est de 1,27 mm (0,05 ") par tour.
Spécification électrique
- Numéro du modèle: 17LS13-15049-150E
- Type de moteur: Moteur pas à pas linéaire external
- Angle par pas: 1,8°
- Poussée minimale: 230N (300pps)
- Courant/phase: 1,5A
- Résistance de Phase: 1,56ohms
- Tension nominale: 2,33V
- Inductance de Phase: 1,9mH±20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 34mm
- Longueur de vis-mère: 150mm(5,9055")
- Diamètre de la vis-mère: Φ6,35mm(0,25")
- Résolution / pas: 0,00635mm(0,00025" )
- Plomb: 1,27mm(0,05")
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 241g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil Rouge / Fil Blanc
|
Fil Vert / Fil Blanc
|
Fil vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Inductance de Phase(mH) | 1,9 |
| Poussée minimale(N) | 230 |
| Type de moteur | External |
| Résistance de Phase(ohm) | 1,56 |
| Courant Nominal (A) | 1,5 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 33,8 |
| Taille du cadre(mm) | 42x42 |
| Diamètre de la vis mère(mm) | 6,35 |
| Longueur de la vis mère(mm) | 150 |
| Révolution de plomb(mm) | 1,27 |
| Résolution/pas(mm) | 0,00635 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
