Moteur pas à pas linéaire nema 23 (23LS26-25042-250N non-captive 2,5A résolution 10,16mm vis-mère 250mm)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€140,27

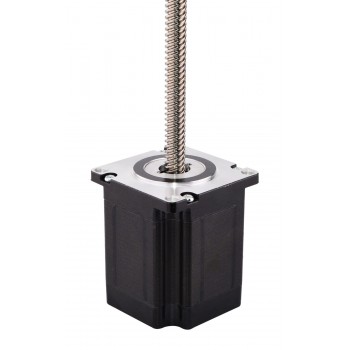

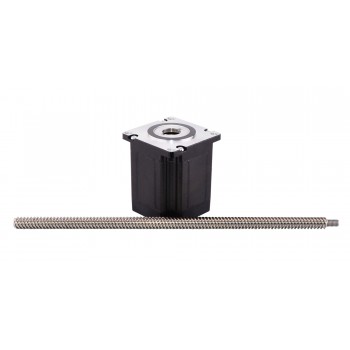

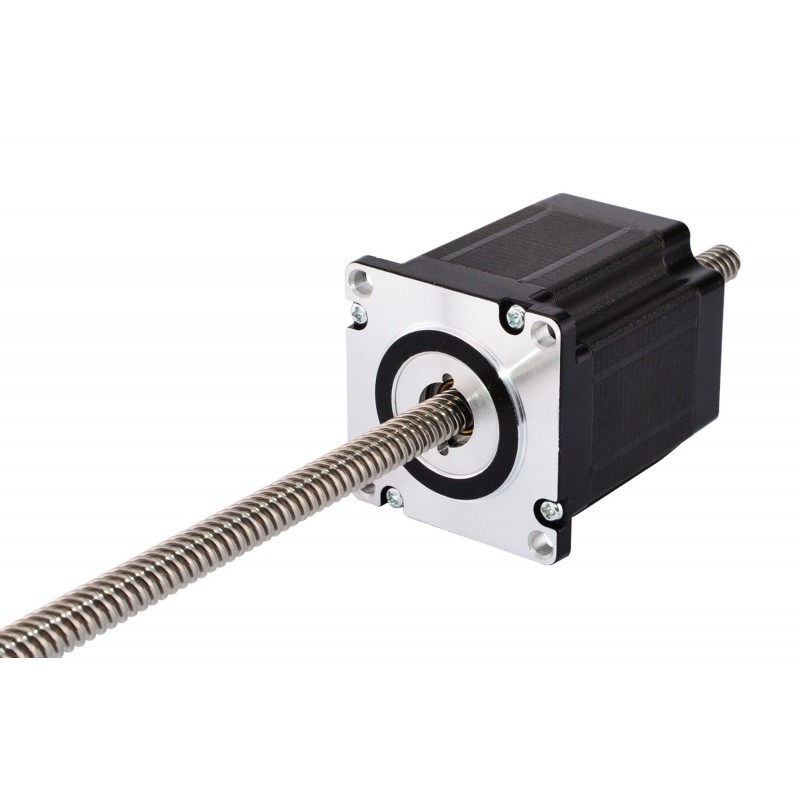

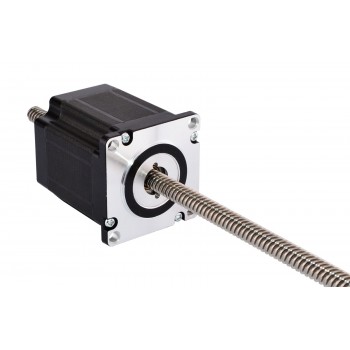

Ce modèle est presque exactement le même que l'actionneur linéaire de moteur pas à pas non captif à double pile Haydon Kerk série 57000 nema 23. La partie moteur est un moteur pas à pas Nema 23 de 66 mm de 1,8 degré 2,5 A, et il fonctionne avec un diamètre de 9,53 mm (0,3752 ") Vis-mère de 250 mm (9,8425") de longueur, la course linéaire est de 10,16 mm (0,4") par tour.
Spécification électrique
- Numéro du modèle: 23LS26-25042-250N
- Type de moteur: Moteur pas à pas linéaire non captive
- Angle par pas: 1,8°
- Poussée minimale: 220N (300pps)
- Courant/phase: 2,5A
- Résistance de Phase: 2ohms
- Tension nominale: 5V
- Inductance de Phase: 7,6mH±20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 66mm

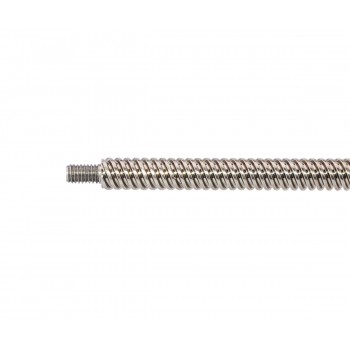

- Longueur de vis-mère: 250mm(9,8425")
- Diamètre de la vis-mère: Φ9,53mm(0,3752")
- Résolution / pas: 0,0508mm(0,002" )
- Plomb: 10,16mm(0,4")
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 958g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil Rouge / Fil Blanc
|
Fil Vert / Fil Blanc
|
Fil vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Inductance de Phase(mH) | 8,2 |
| Poussée minimale(N) | 220 |
| Type de moteur | Non-Captive |
| Résistance de Phase(ohm) | 2,1 |
| Courant Nominal (A) | 2,5 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 66 |
| Taille du cadre(mm) | 57x57 |
| Diamètre de la vis mère(mm) | 9,53 |
| Longueur de la vis mère(mm) | 250 |
| Révolution de plomb(mm) | 10,16 |
| Résolution/pas(mm) | 0,0508 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
