Moteur pas à pas linéaire nema 23 (23LS26-25043-150E actionneur externe 2,5A résolution 2,54mm)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€116,26

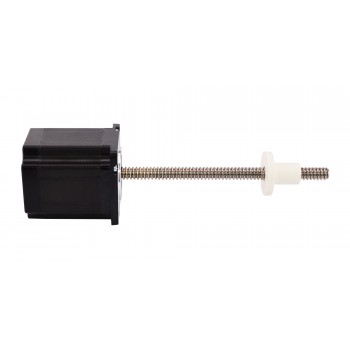

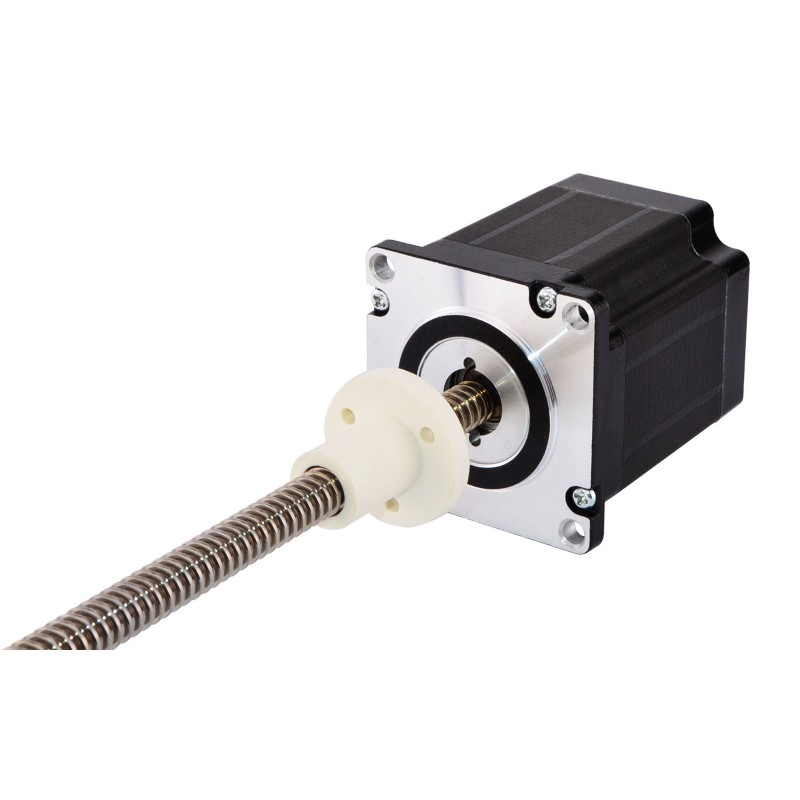

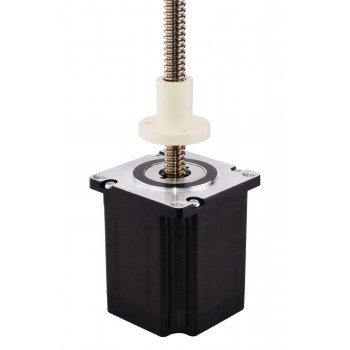

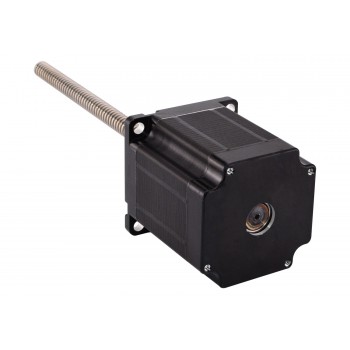

Ce modèle est presque exactement le même que l'actionneur linéaire de moteur pas à pas externe à double pile Haydon Kerk série 57000 nema 23. La partie moteur est un moteur pas à pas Nema 23 de 66 mm de 1,8 degré 2,5 A, et il a intégré un diamètre de 150 mm de 9,5 3 mm (0,3752 ") (5,9055") de longueur de vis-mère et un écrou de vis POM, la course linéaire est de 2,54 mm (0,1") par tour.
Spécification électrique
- Numéro du modèle: 23LS26-25043-150E
- Type de moteur: Moteur pas à pas linéaire external
- Angle par pas: 1,8°
- Poussée minimale: 540N (300pps)
- Courant/phase: 2,5A
- Résistance de Phase: 2ohms
- Tension nominale: 5V
- Inductance de Phase: 7,6mH±20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 66mm

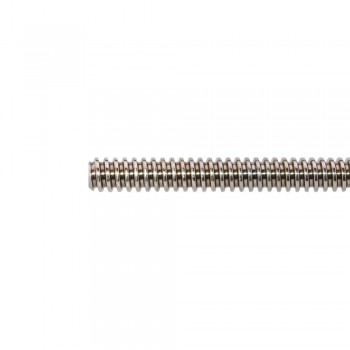

- Longueur de vis-mère: 150mm(5,9055")
- Diamètre de la vis-mère: Φ9,53mm(0,3752")
- Résolution / pas: 0,0127mm(0,0005" )
- Plomb: 2,54mm(0,1")
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 958g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil Rouge / Fil Blanc
|
Fil Vert / Fil Blanc
|
Fil vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Inductance de Phase(mH) | 8,2 |
| Poussée minimale(N) | 540 |
| Type de moteur | External |
| Résistance de Phase(ohm) | 2,1 |
| Courant Nominal (A) | 2,5 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 66 |
| Taille du cadre(mm) | 57x57 |
| Diamètre de la vis mère(mm) | 9,53 |
| Longueur de la vis mère(mm) | 150 |
| Révolution de plomb(mm) | 2,54 |
| Résolution/pas(mm) | 0,0127 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
