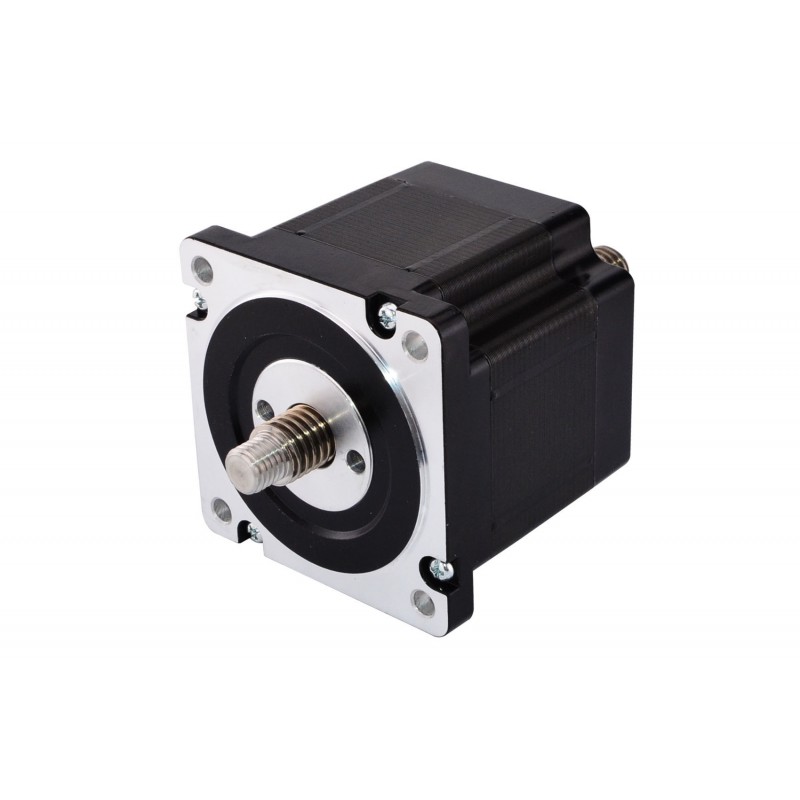

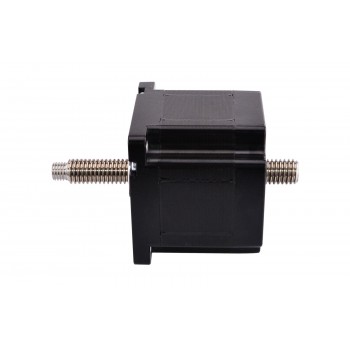

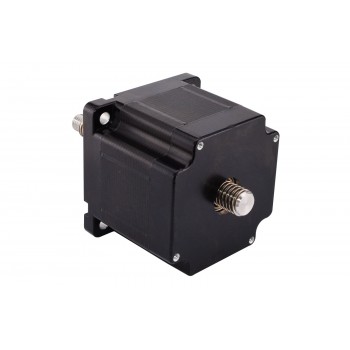

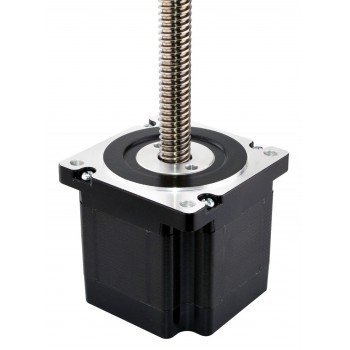

Moteur pas à pas linéaire nema 34 (34LS31-31243-150N non-captive 3,12A résolution 2,54mm vis-mère 150mm)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€214,84
Ce modèle est presque exactement le même que l'actionneur linéaire de moteur pas à pas non captif Haydon Kerk série 86000 nema 34. La partie moteur est un moteur pas à pas Nema 34 de 79 mm, 1,8 degré 3,12 A, et il fonctionne avec un diamètre de 15,88 mm (0,6 25 ") 250 mm (9,8425") de longueur de vis-mère, la course linéaire est de 2,54 mm (0,1") par tour.
Spécification électrique
- Numéro du modèle: 34LS31-31243-150N
- Type de moteur: Moteur pas à pas linéaire non captive
- Angle par pas: 1,8°
- Poussée minimale: 1000N (300pps)
- Courant/phase: 3,12A
- Résistance de Phase: 1,6ohms
- Tension nominale: 5V
- Inductance de Phase: 8,8mH±20%(1KHz)
Spécification physique
- Dimension de la bride: 86x 86mm
- Longueur du moteur: 79mm

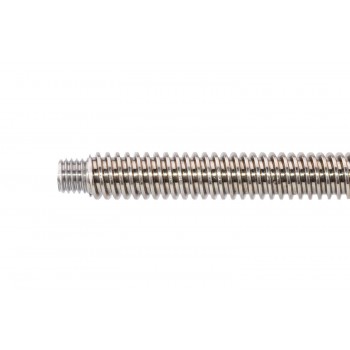

- Longueur de vis-mère: 150mm(5,9055")
- Diamètre de la vis-mère: Φ15,88mm(0,625")
- Résolution / pas: 0,0127mm(0,0005" )
- Plomb: 2,54mm(0,1")
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 2300g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil Rouge / Fil Blanc
|
Fil Vert / Fil Blanc
|
Fil vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Inductance de Phase(mH) | 8,8 |
| Poussée minimale(N) | 1000 |
| Type de moteur | Non-Captive |
| Résistance de Phase(ohm) | 1,6 |
| Courant Nominal (A) | 3,12 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 78,56 |
| Taille du cadre(mm) | 86x86 |
| Diamètre de la vis mère(mm) | 15,88 |
| Longueur de la vis mère(mm) | 150 |
| Révolution de plomb(mm) | 2,54 |
| Résolution/pas(mm) | 0,0127 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
