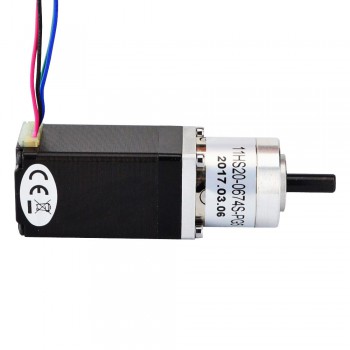

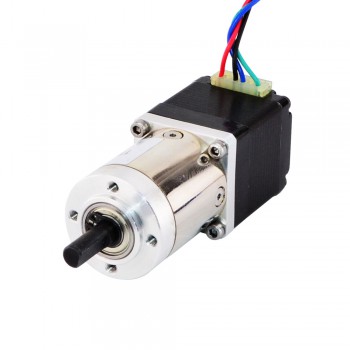

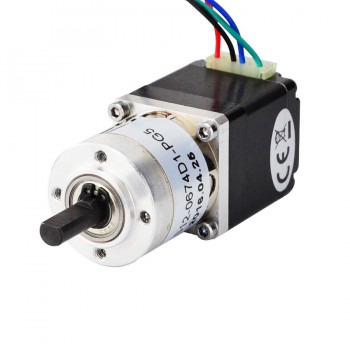

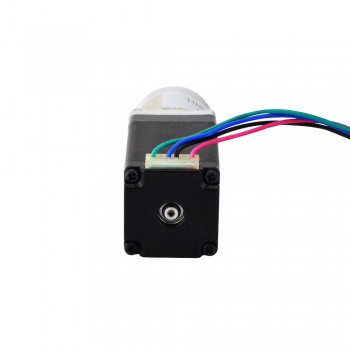

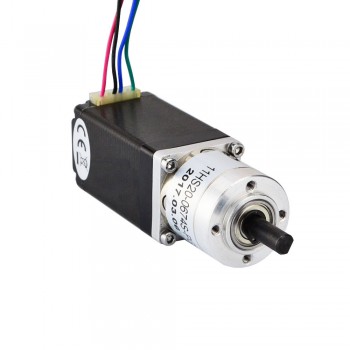

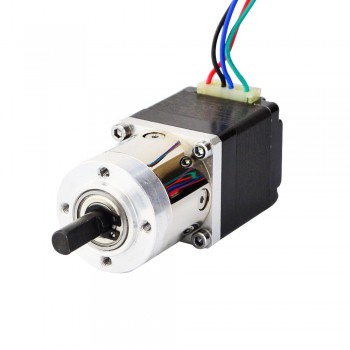

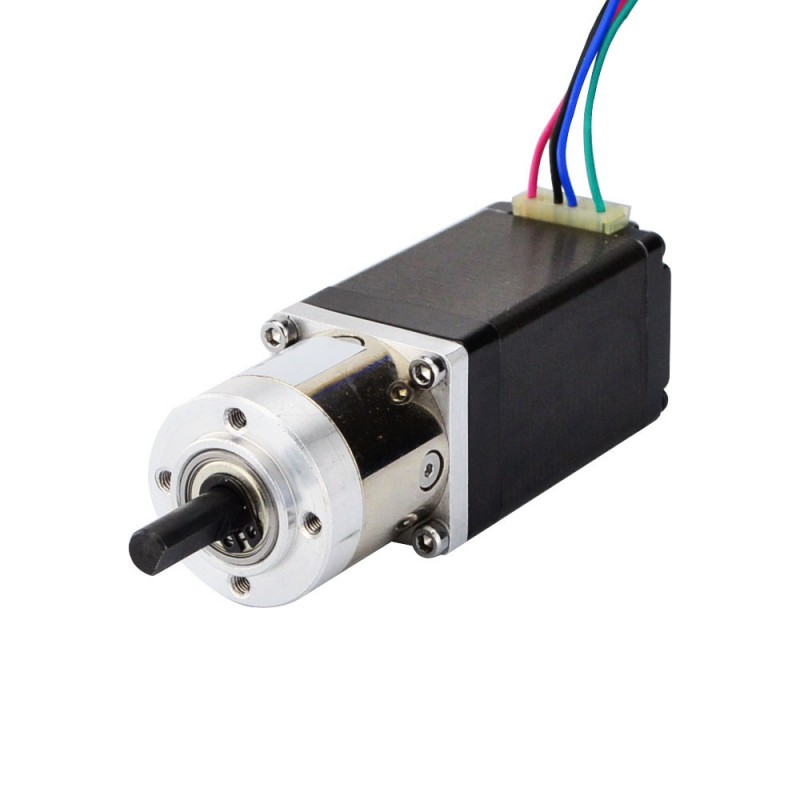

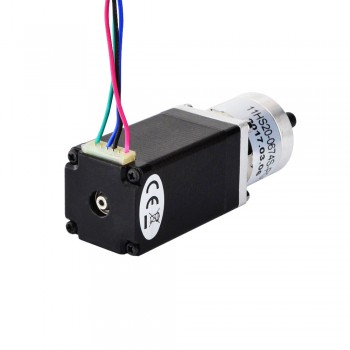

Moteur pas à pas nema 11 L=51mm 11HS20-0674S-PG5 avec 5:1 réducteurs planétaires
- Manuels et Documentation: Fiche de données:
Achat immédiat:€35,71
Ce moteur pas à pas Nema 11, avec corps de 51 mm et courant nominal de 0,67 A, intègre un réducteur planétaire à rapport de démultiplication de 5,18: 1. C'est une bonne solution pour les applications avec un espace limité mais nécessitant une vitesse faible et / ou un couple élevé.
Spécification électrique
- Numéro du modèle: 11HS20-0674S-PG5
- Type de moteur: Bipolaires
- Angle par pas: 0,35 deg
- Couple de maintien sans boîte de vitesses: 12Ncm(16,99oz.in)
- Courant/phase: 0,67A
- Résistance phase: 9,2ohms
- Tension nominale: 6,2V
- Inductance de Phase: 5,7mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Rapport de réduction: 5,18: 1
- Efficacité: 90%
- Contrecoup: <=1 deg
- Couple maximal autorisé: 2Nm(283oz.in)
- Moment admissible couple: 4Nm(566oz.in)
- Charge axiale maximale de l'arbre: 5N
- Charge radiale maximale de l'arbre: 25N
Spécifications physiques
- Dimension de la bride: 30 x 30mm
- Longueur de motor: 50,5mm
- Longueur de la boîte de vitesses: 27,2mm
- Diamètre de l'arbre: Φ6mm
- Longueur d'arbre: 18mm
- Longueur de D-Cut: 12mm
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 290g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
| Spécification de réducteur | |
|---|---|
| Contrecoup No-load(Max.°) | 1 |
| Efficacité | 90% |
| Rapport de vitesse | 5,18:1 |
| Longueur de la boîte de vitesses(mm) | 27.2 |
| Type de boîte de vitesses | Planétaires |
| Couple maximal admissible(Ncm) | 200 |
| Couple maximal admissible(oz.in) | 283.2 |
| Moment de couple admissible(Ncm) | 400 / 566.4 |
| Charge axiale maximale de l'arbre(N) | 5 |
| Charge radiale maximale de l'arbre(N) | 25 |
| Spécification du moteur | |
| Inductance de Phase(mH) | 6,5 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 11 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 12 |
| Courant Nominal (A) | 0,67 |
| Diamètre de l'arbre(mm) | 6 |
| Longueur d'arbre(mm) | 18 |
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien sans boîte de vitesses(Ncm) | 14 |
| Couple de maintien sans boîte de vitesses(oz.in) | 19.8 |
| Longueur du moteur(mm) | 51 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Spécification physique | |
| Poids(g) | 400 |
