Moteur pas à pas bipolaire nema 17 (13Ncm 17HS08-1004S 1,8 degré 1A 3,5V 4 fils)
-
Manuels et Documentation:
Fiche de données:
Courbe de couple:
Achat immédiat:€10,13

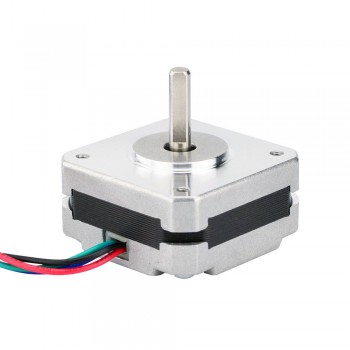

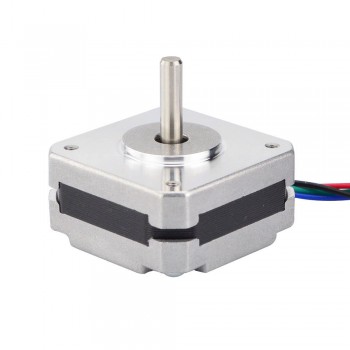

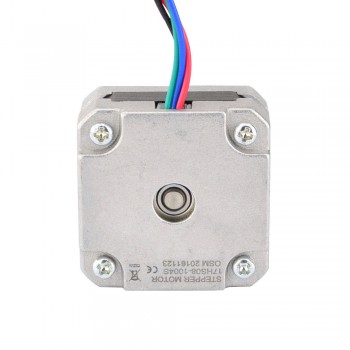

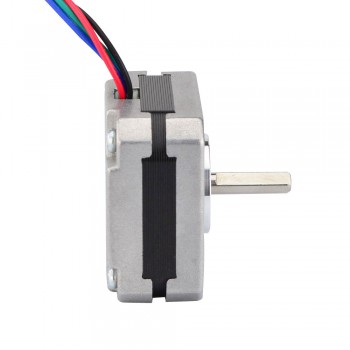

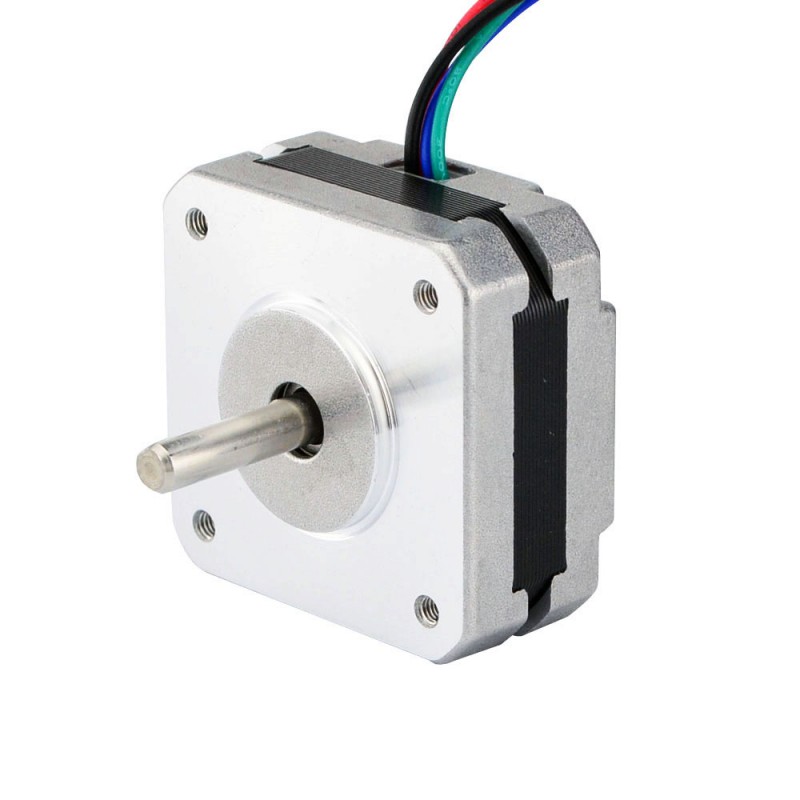

C'est le moteur pas à pas bipolaire Nema 17 le plus court que nous ayons, avec un angle de pas de 1,8deg et une taille de 42x42x20mm.
Il a 4 fils, chaque phase tire le courant 1,0A, avec un couple de maintien de 13Ncm (18,4oz.in).
Spécification électrique
- Numéro du modèle: 17HS08-1004S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 13Ncm(18,4oz.in)
- Courant/phase: 1,0A
- Tension nominale: 3,5V
- Résistance phase: 3,5ohms
- Inductance de Phase: 4,5mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 20mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 20mm
- Longueur de D-Cut: 16,5mm
- Nombre de câble: 4
- Longueur de câble: 400mm
- Poids: 140g
Rapport
A+
|
A-
|
B+
|
B-
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Spécification électrique | |
---|---|
Bipolaires / Unipolaire | Bipolar |
Couple de maintien (Ncm) | 13 |
Couple de maintien (oz.in) | 18,4 |
Inductance de Phase(mH) | 4,5 |
Résistance de Phase(ohm) | 3,5 |
Courant Nominal (A) | 1 |
Angle par pas(°) | 1,8 |
Spécification physique | |
Longueur du moteur(mm) | 20 |
Taille du cadre(mm) | 42x42 |
Arbre simple/double arbre | Arbre Simple |
Type d'arbre | D-Cut |
Diamètre de l'arbre(mm) | 5 |
Longueur d'arbre(mm) | 20 |
Nombre de câble | 4 |
Longueur de câble(mm) | 400 |
Poids(g) | 150 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
