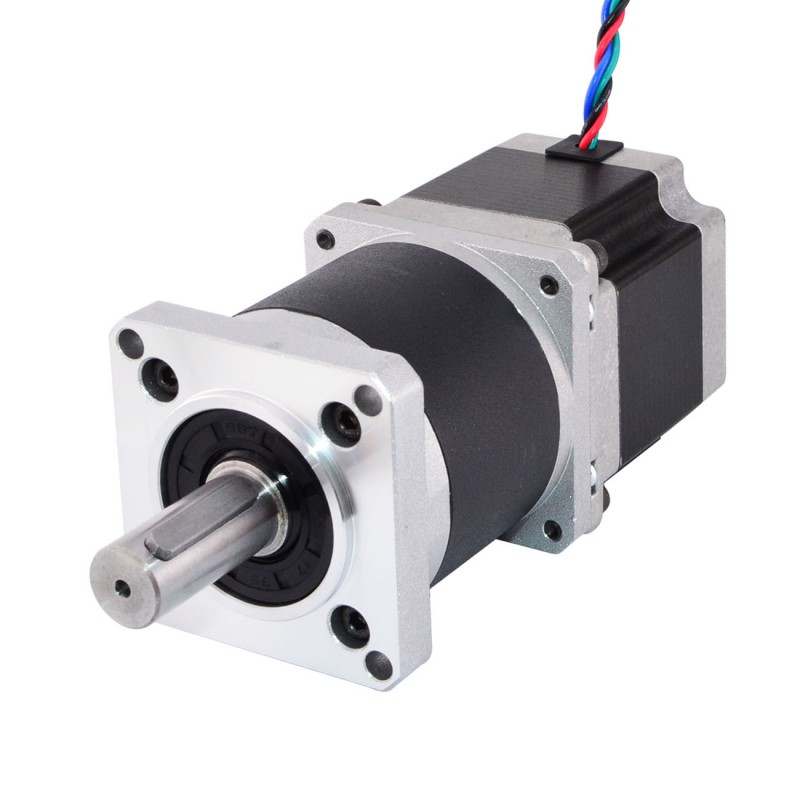

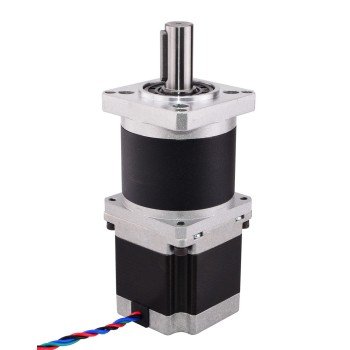

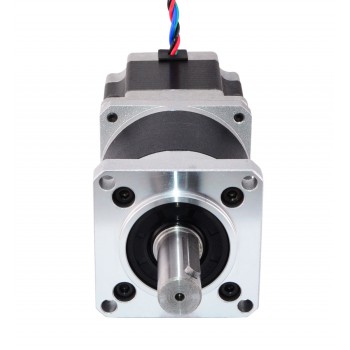

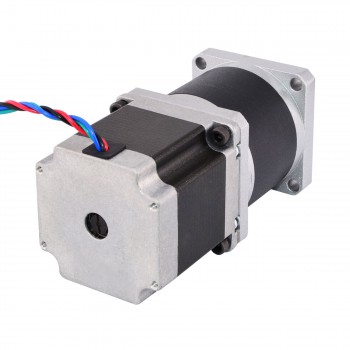

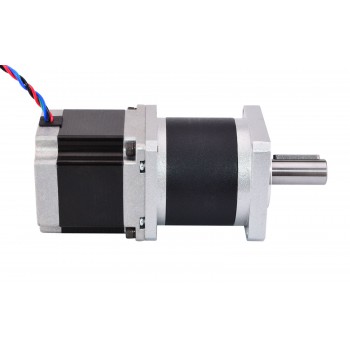

Moteur pas à pas nema 23 L=56mm 23HS22-2804S-HG10 avec 10:1 réducteur planétaire de haute précision
- Manuels et Documentation: Fiche de données:
Achat immédiat:€75,79
Ce moteur pas à pas Nema 23 avec un corps de 55 mm et un courant nominal de 2,8 A, intégré à un réducteur planétaire de 54 mm avec un rapport de démultiplication de 10:1. C'est une bonne solution pour les applications qui ont un espace spécial mais qui nécessitent une faible vitesse et/ou un couple élevé.
Spécification électrique
- Numéro du modèle: 23HS22-2804S-HG10
- Type de moteur: Bipolaires
- Angle par pas: 0,18 deg
- Couple de maintien sans boîte de vitesses: 103Ncm(146oz.in)
- Courant/phase: 2,8A
- Résistance de Phase: 0,9ohms
- Tension nominale: 2,5V
- Inductance de Phase: 2,8mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Rapport de réduction: 10 : 1
- Efficacité: 95%
- Contrecoup: <=15 arcmin
- Couple maximal autorisé: 6Nm(849,7oz.in)
- Moment admissible couple: 12Nm(1699oz.in)
- Charge radiale maximale de l'arbre: 400N
- Température ambiante: -10 - 90℃
- Classe d'isolation: B
- Bruit: <=50 dB
- Vie: 20000 h
Spécifications physiques
- Dimension de la bride: 57 x 57mm
- Longueur de motor: 55mm
- Longueur de la boîte de vitesses: 54mm
- Diamètre de l'arbre: Φ14mm
- Longueur d'arbre: 34mm
- Key-way Longueur: 25mm
- Nombre de câble: 4
- Longueur de câble: 320mm
- Poids: 1500g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
| Spécification de réducteur | |
|---|---|
| Contrecoup No-load(Max.°) | 0,25 |
| Efficacité | 95% |
| Rapport de vitesse | 10:1 |
| Longueur de la boîte de vitesses(mm) | 54 |
| Type de boîte de vitesses | Planétaires |
| Couple maximal admissible(Ncm) | 600 |
| Couple maximal admissible(oz.in) | 849.7 |
| Moment de couple admissible(Ncm) | 1200 / 1699.3 |
| Charge radiale maximale de l'arbre(N) | 400 |
| Spécification du moteur | |
| Inductance de Phase(mH) | 2,8 |
| Longueur de câble(mm) | 320 |
| Dimension de la bride | Nema 23 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 0,9 |
| Courant Nominal (A) | 2,8 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 34 |
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien sans boîte de vitesses(Ncm) | 103 |
| Couple de maintien sans boîte de vitesses(oz.in) | 145.86 |
| Longueur du moteur(mm) | 55 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | Key-way |
| Spécification physique | |
| Poids(g) | 1500 |
